Il funzionamento della centrale POA1 è basato su un sistema che
verifica lo sforzo dei motori ad essa collegati (amperometrica), que-
sto sistema permette di rilevare automaticamente i finecorsa, memo-
rizzare il tempo lavoro di ogni singolo motore e di riconoscere even-
tuali ostacoli durante il movimento normale (protezione antischiac-
ciamento).
Questa caratteristica rende più semplice l’installazione visto che non
serve nessuna regolazione dei tempi di lavoro e di sfasamento delle
ante.
La centrale è pre-programmata sulle funzioni normalmente richieste,
eventualmente attraverso una semplice procedura si possono sce-
gliere funzioni più specifiche.

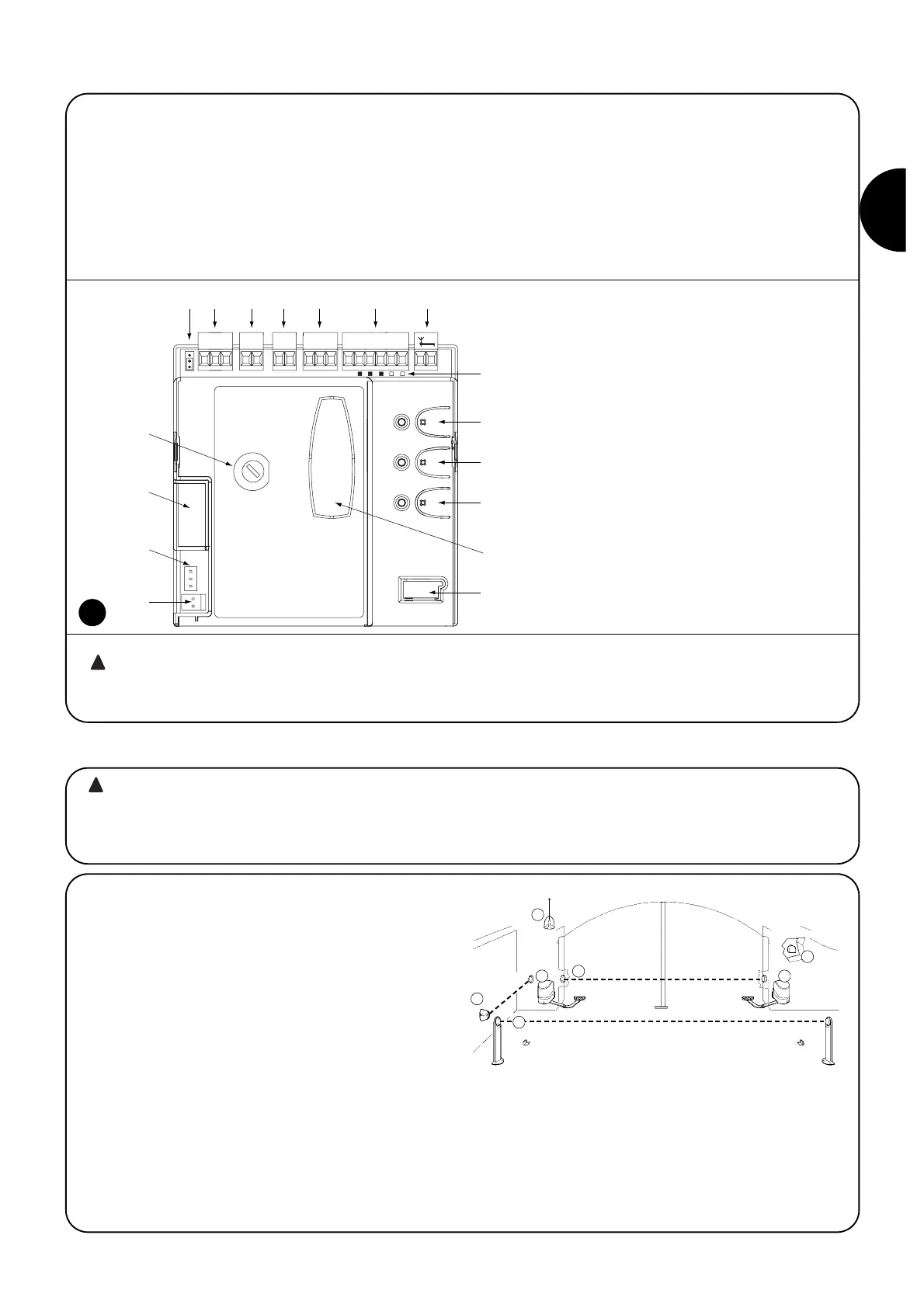

Per facilitare il riconoscimento delle parti nella figura 1 sono indicati i
componenti più significativi della centrale POA1.
12
D
C
A
FEGHILM
345 6 891011 12 13 14 15 167
B
P1
L1...L5
P2
P3
O
N
21
I
Centrale POA1
A: Connettore alimentazione 24V
B: Connettore motore M1
C: Connettore per batteria tampone PS124
D: Fusibile servizi (500mA) tipo F
E: Selettore ritardo apertura motore M1 o M2
F: Morsetto motore M2
G: Morsetto uscita lampeggiante
H: Morsetto uscita SCA o elettroserratura
I: Morsetti 24Vdc per servizi e fototest
L: Morsetti per ingressi
L1…L5: Led ingressi e programmazione
M: Morsetto per antenna radio
N: Innesto”SM” per ricevitore radio
O: Connettore per programmazione/diagnostica
P1, P2, P3: Pulsanti e led per programmazione
Per proteggere la scheda elettronica da manomissioni
accidentali, la centrale è chiusa in un contenitore di prote-
zione.
1) Descrizione del prodotto
1
Ricordiamo che gli impianti di cancelli e porte automa-
tiche devono essere installati solo da personale tecnico
qualificato e nel pieno rispetto delle norme di legge.
Seguire attentamente le avvertenze del fascicolo:
Avvertenze per l’installatore.
2.1) Impianto tipico
Per chiarire alcuni termini ed alcuni aspetti di un impianto di auto-
mazione per porte o cancelli a 2 ante a battente riportiamo un esem-
pio tipico.
In particolare ricordiamo che:
• Per le caratteristiche e il collegamento delle fotocellule fare riferi-
mento alle istruzioni specifiche del prodotto.
• La coppia di fotocellule “FOTO” in apertura non ha effetto mentre
provoca una inversione durante la chiusura.
• La coppia di fotocellule “FOTO1” blocca la manovra sia in apertu-
ra che in chiusura.
• La coppia di fotocellule “FOTO2” (collegata sull’ingresso AUX
opportunamente programmato) in chiusura non ha effetto mentre
provoca una inversione durante l’apertura.
2) Installazione
1. Attuatore elettromeccanico
PP7024 (con centrale POA1
incorporata)
2. Attuatore elettromeccanico
PP7224 senza centrale
3. Lampeggiante
4. Selettore a chiave
5. Coppia di fotocellule “FOTO”
6. Coppia di fotocellule “FOTO1”
7. Coppia di fotocellule “FOTO2”
1 2
3
4
5
7
FOTO 1
FOTO
FOTO 2
6
