La logique de commande POA1 peut être programmée pour deux
typologies d’entrée STOP:
- STOP type NF pour connexion à des contacts type NF
- STOP à résistance constante. Permet de connecter à l’armoire
des dispositifs avec sortie à résistance constante 8,2KΩ (par ex.
barres palpeuses). L’entrée mesure la valeur de la résistance et
interrompt l’autorisation à la manœuvre quand la résistance sort de
la valeur nominale. En adoptant certaines solutions, il est possible
de connecter à l’entrée stop à résistance constante également des
dispositifs avec contacts normalement ouverts “NO” normalement
fermés “NF” et éventuellement plus d’un dispositif, y compris de
type différent. Pour cela, suivre le tableau ci-dessous:

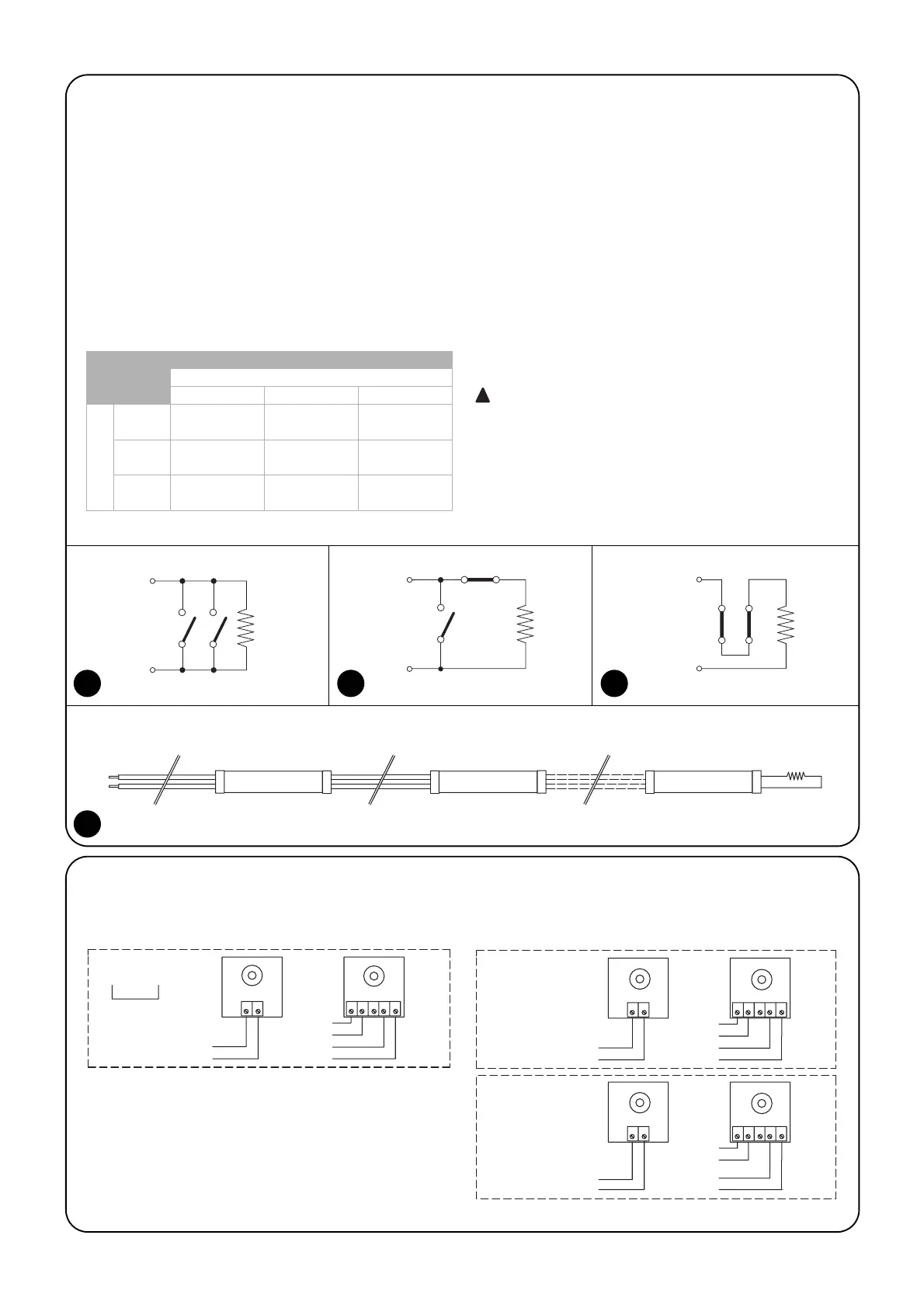

Note 1. l est possible de connecter en parallèle entre eux plusieurs
dispositifs NO sans aucune limite de quantité avec une résistance de
terminaison de 8,2KΩ (Figure 4)
Note 2. La combinaison NO et NF est possible en mettant les 2
contacts en parallèle entre eux en veillant à connecter en série au
contact NF une résistance de 8,2KΩ (il est donc possible aussi de
combiner 3 dispositifs: NO, NF et 8,2KΩ). (Figure 5)
Note 3. Il est possible de connecter en série entre eux plusieurs dis-
positifs NF et à une résistance de 8,2KΩ sans aucune limite de
quantité. (Figure 6)
Note 4. On ne peut connecter qu’un dispositif avec sortie à résis-
tance constante 8,2KΩ; éventuellement, plusieurs dispositifs peu-
vent être connectés “en cascade” avec une seule résistance de ter-
minaison de 8,2KΩ. (Figure 7)
Attention: si l’entrée Stop à résistance constante est
utilisée pour connecter des dispositifs avec fonction de
sécurité, seuls les dispositifs avec sortie à résistance
constante 8,2KΩ garantissent la catégorie 3 de sécurité
par rapport aux pannes.
