39
F
Le fonctionnement de la logique de commande POA1 est basé sur
un système (ampèremétrique) qui vérifie l’effort des moteurs qui lui
sont connectés. Ce système permet de détecter automatiquement
les fins de course, de mémoriser le temps de travail de chaque
moteur et de reconnaître d’éventuels obstacles au cours du mouve-
ment normal (protection anti-écrasement).
Cette caractéristique rend l’installation très simple vu qu’aucun
réglage des temps de travail et de décalage des battants n’est
nécessaire.
La logique de commande est pré-programmée sur les fonctions nor-
malement requises, éventuellement, à travers une simple procédure
il est possible de choisir des fonctions plus spécifiques.

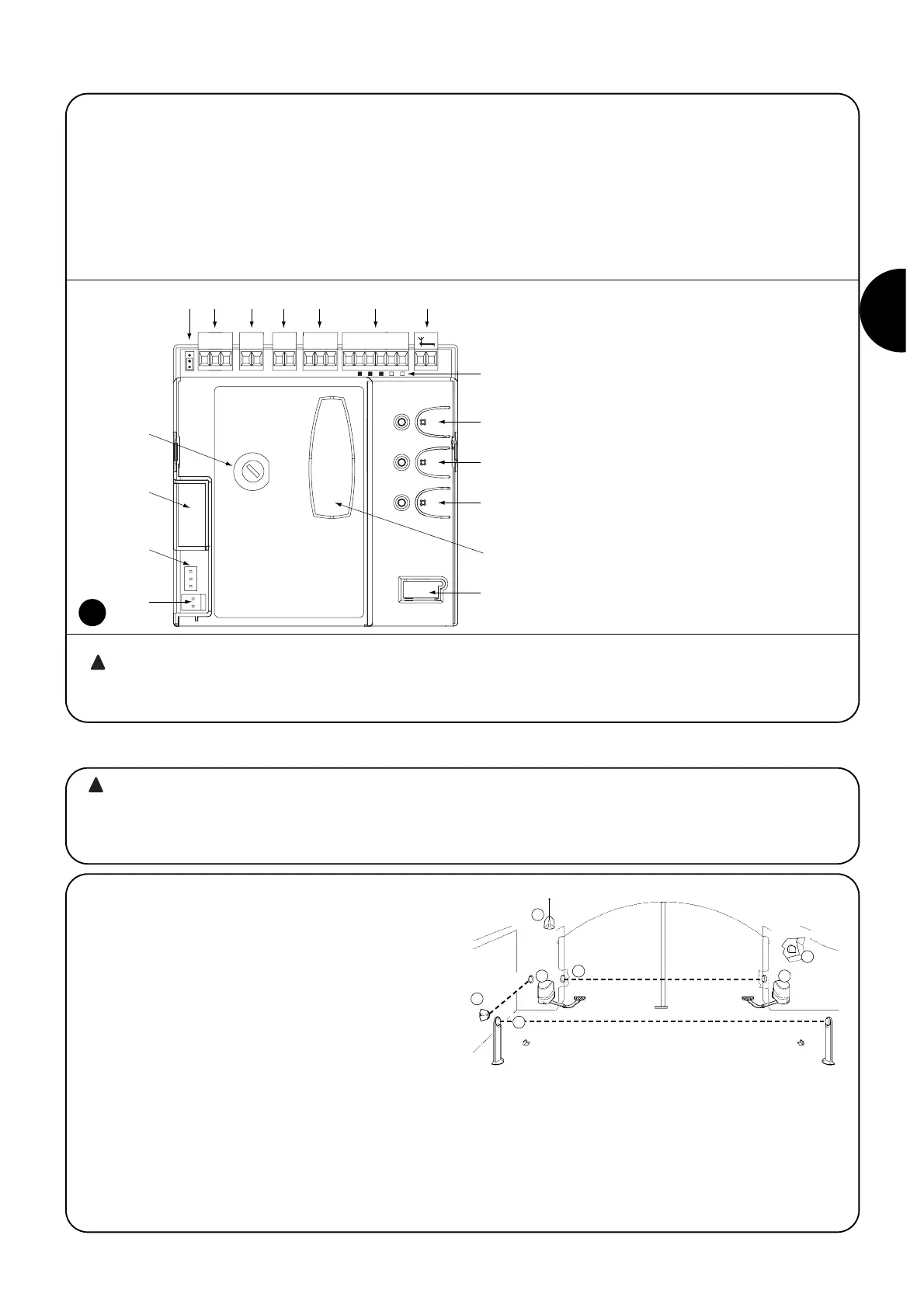

Pour faciliter l’identification des parties dans la figure 1, nous indi-
quons ci-après les composants les plus significatifs de la logique de
commande POA1
12
D
C
A
FEGHILM
345 6 891011 12 13 14 15 167
B
P1
L1...L5
P2
P3
O
N
Logique de commande POA1
A: Connecteur alimentation 24 V
B: Connecteur moteur M1
C: Connecteur pour batterie tampon PS124
D: Fusible services (500 mA) type F
E: Sélecteur décalage ouverture moteur M1 ou M2
F: Borne moteur M2
G: Borne sortie clignotants
H: Borne sortie SCA ou serrure électrique
I: Bornes 24 Vcc pour services et phototest
L: Bornes pour entrées
L1…L5: LED entrées et programmation
M: Borne pour antenne radio
N: Connecteur “SM” pour récepteur radio
O: Connecteur pour programmation/diagnostic
P1, P2, P3: Touches et LED pour programmation
Pour protéger la carte électronique contre les dom-
mages accidentels, la logique de commande est contenue
dans un coffret de protection.
1) Description du produit
1
Nous rappelons que les automatismes de portes et de
portails doivent être installés exclusivement par du per-
sonnel technique qualifié et dans le plein respect des
normes.
Suivre attentivement les recommandations du fascicule:
“Recommandations pour l’installateur”.
2.1) Installation typique
Pour préciser certains termes et certains aspects d’un automatisme
pour portes ou portails à 2 battants, nous donnons un exemple
typique.
En particulier, nous rappelons que:
• Pour les caractéristiques et la connexion des photocellules, se
référer aux instructions spécifiques du produit.
• La paire de photocellules “PHOTO” n’a pas d’effet en ouverture
tandis qu’elle provoque une inversion durant la fermeture.
• La paire de photocellules “PHOTO1” bloque la manœuvre aussi
bien en ouverture qu’en fermeture.
• La paire de photocellules “PHOTO2” (connectée sur l’entrée AUX
opportunément programmée) n’a pas d’effet en fermeture tandis
qu’elle provoque une inversion durant l’ouverture.
2) Installation
1. Opérateur électromécanique
PP7024 (avec logique de
commande POA1 incorporée)
2. Opérateur électromécanique
PP7224 (sans logique de
commande)
3. Clignotant
4. Sélecteur à clé
5. Paire de photocellules
“PHOTO”
6. Paire de photocellules
“PHOTO1”
7. Paire de photocellules
“PHOTO2”
1 2
3
4
5
7
PHOTO 1
PHOTO 2
6
