2.3.7) Kontrola połączeń
UWAGA: Dalsze czynności będą związane z obwodami
pod napięciem. Niektóre z nich są pod napięciem sieci,
dlatego też są BARDZO NIEBEZPIECZNE! Czynności te
należy wykonywać bardzo ostrożnie i nigdy nie należy
pracować SAMODZIELNIE!
Po zakończeniu przewidzianych podłączeń automatyki można
rozpocząć fazę kontroli.
1. Podłączyć napięcie do centrali i sprawdzić czy wszystkie
Diody zaczną szybko błyskać przez kilka sekund.
2. Sprawdzić czy do zacisków 9-10 dochodzi napięcie o wartości
około 36 Vps; gdy wartości nie są odpowiednie wyłączyć prąd
i dokładnie sprawdzić połączenia i napięcie zasilania.
3. Po początkowym przerywanym i szybkim świeceniu, Dioda P1
zasygnalizuje bezbłędne funkcjonowanie centrali regularnym
pulsowaniem z przerwą jednej sekundy. Gdy na wejściach
nastąpiła jakaś zmiana to DIODA “P1” dwa razy szybko mignie,
sygnalizując, że został rozpoznany jakiś sygnał.
4. Gdy połączenia są poprawne, to dioda wejścia typu NC (Zwykle
zamknięte) będzie się świeciła, a dioda wejścia typu “NA” nie

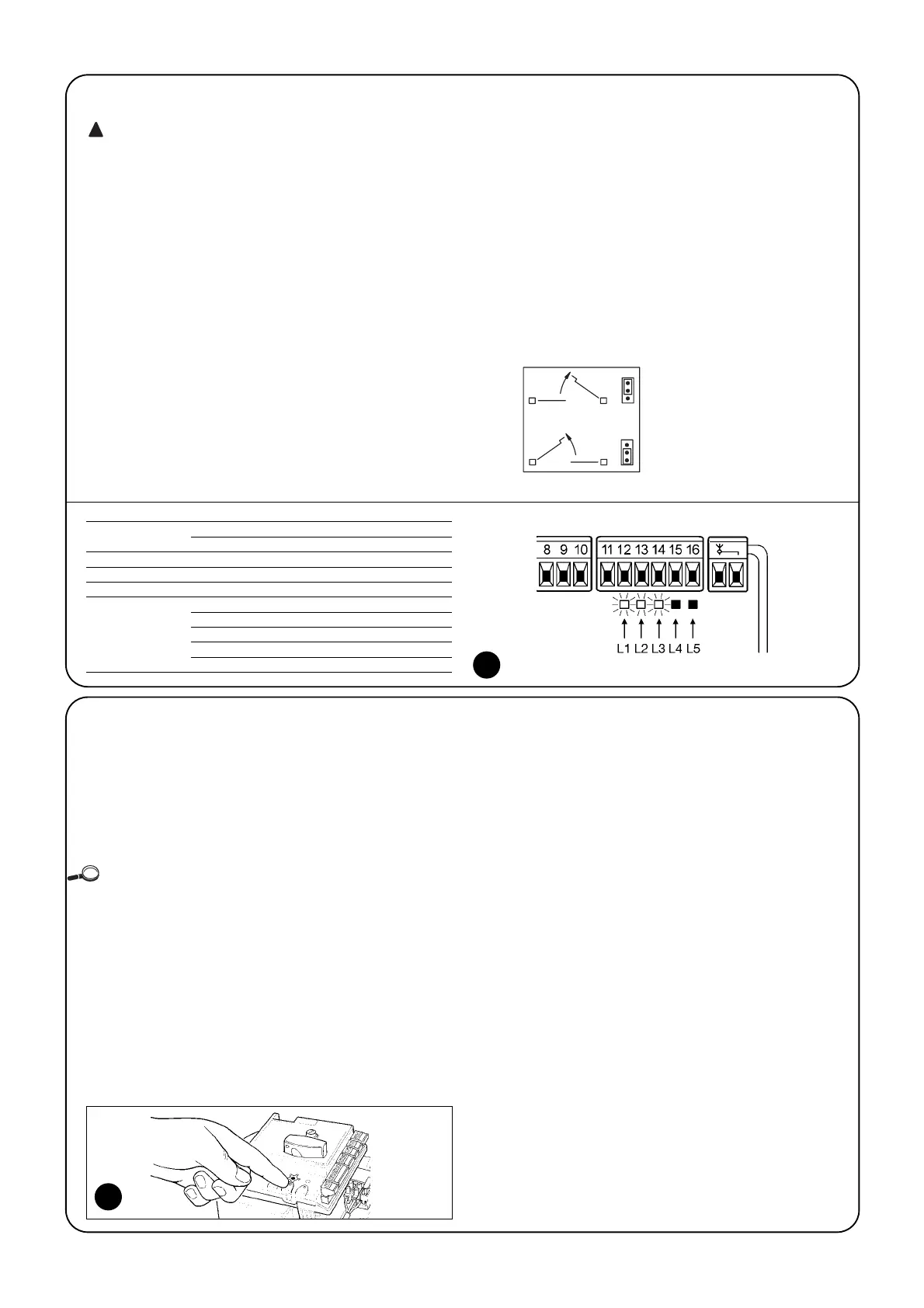

będzie się świeciła. Poniższy rysunek 8 i tabela przedstawiają
wszystkie możliwe przypadki.
5. Sprawdzić czy podczas zadziałania urządzeń podłączonych
do wejść zaświecą się i zgaszą odpowiednie diody.
6. Sprawdzić, czy po naciśnięciu przycisku P2, obydwa silniki
wykonają krótki ruch otwierania ale silnik górnego
(wierzchniego) skrzydła wystartuje jako pierwszy. Zatrzymać
ruch ponownym naciśnięciem przycisku P2. Gdy silniki nie
startują w stronę otwierania należy zmienić biegunowość
przewodów silnika, a gdy jako pierwszy nie startuje silnik
górnego skrzydła to należy przełączyć mostek E (patrz rysunek).
WEJŚCIE TYP WEJŚCIA STAN DIODY
STOP STOP NC L1 Świeci się
STOP OPÓR STAŁY 8,2KΩ L1 Świeci się
FOTO L2 Świeci się
FOTO1 L3 Świeci się
Krok Po Kroku L4 Nie świeci się
AUX OTWIERA częściowo typ 1 L5 Nie świeci się
OTWIERA częściowo typ 2 L5 Nie świeci się
TYLKO OTWIERA L5 Nie świeci się
TYLKO ZAMYKA L5 Nie świeci się
FOTO2 L5 Świeci się
2.4) Automatyczne poszukiwanie pozycji granicznych
Po zakończeniu kontroli można zacząć fazę automatycznego
poszukiwania “zatrzymań mechanicznych”. Faza ta jest konieczna
ponieważ centrala POA1 musi “obliczyć” czas trwania ruchu
otwierania i zamykania.
Procedura ta jest całkowicie automatyczna i rozpoznaje graniczne
położenia bramy, kontrolując obciążenie obu silników.
Gdy ta procedura została już wykonana, to aby móc ją ponownie
uaktywnić należy najpierw skasować pamięć (patrz rozdział “Kasowane
pamięci”). Aby sprawdzić, czy pamięć zawiera już parametry położeń
granicznych należy odłączyć i ponownie podłączyć zasilanie do centrali.
Gdy wszystkie diody błyskają się z szybkim rytmem przez 6 sekund
oznacza to, że pamięć jest pusta; gdy błyskanie trwa tylko 3 sekundy to
pamięć zawiera już parametry położeń granicznych.
• Przed rozpoczęciem poszukiwania pozycji granicznych
sprawdzić czy wszystkie urządzenia zabezpieczające wydają
pozwolenie na ruch (STOP, FOTO i FOTO1 są uaktywnione).
Zadziałanie zabezpieczenia lub przyjście innego sygnału
sterującego w trakcie wykonywania tej procedury powoduje
natychmiastowe przerwanie ruchu.
• Skrzydła mogą znajdować się w jakiejkolwiek pozycji ale lepiej
ustawić je w połowie otwarcia.
• Nacisnąć przycisk P2, którym rozpoczynamy fazę
poszukiwania; polega ona na:
- Krótki ruch otwarcia obu skrzydeł.
- Zamknięcie silnika skrzydła dolnego aż do mechanicznego
zatrzymania w fazie zamykania.
- Zamknięcie silnika górnego aż do mechanicznego zatrzymania
w fazie zamykania.
- Rozpoczęcie otwierania silnika górnego skrzydła.
- Po zaprogramowanym opóźnieniu zaczyna się otwieranie
dolnego skrzydła. Gdy opóźnienie nie jest wystarczające należy
zatrzymać poszukiwanie naciśnięciem przycisku P1, po czym
zmienić czas opóźnienia (patrz rozdział “Programowanie”).
- Centrala wykonuje pomiar ruchu wymaga dojścia obu skrzydeł
do odbojów mechanicznych przy otwarciu.
- Pełen ruch zamykania. Silniki mogą rozpocząć pracę w różnych
momentach, celem jest aby dojść do zamykania utrzymując
odpowiednie opóźnienie tak, aby uniknąć niebezpiecznego
zakleszczenia skrzydeł.
- Zakończenie procedury z zapamiętaniem wszystkich wykonanych
pomiarów.
Wszystkie fazy mają odbyć się jedna za drugą bez interwencji
operatora. Gdy z jakiegokolwiek powodu procedura nie postępuje
prawidłowo należy ją przerwać naciśnięciem przycisku P1. Powtórzyć
procedurę zmieniając ewentualnie parametry, na przykład granice
interwencji amperometrycznej (patrz rozdział “Programowanie”).
8
9
