2.3.2) Description des connexions
Nous donnons ci-après une brève description des connexions possibles de la logique de commande
Bornes Fonction Description
L-N- Ligne d’alim. Alimentation de secteur
1÷3 Moteur 2 * Connexion du moteur M2
4÷5 Clignotant Connexion du clignotant 24Vcc max. 25W
6÷7 SCA/Serrure él. Connexion pour Voyant Portail ouvert 24Vca max. 5W ou Serrure électrique
12V max. 25VA (Voir chapitre “Programmation”)
8 24 Vcc/Phototest Alimentation +24V TX photocellules pour phototest (max. 100mA)
90 Vcc Alimentation 0 V pour services
10 24 Vcc Alimentation services, RX photocellules, etc. (24Vca max. 200mA)
11 Commun Commun pour toutes les entrées (+24Vcc)
12 STOP ** Entrée avec fonction de STOP (urgence, blocage de sécurité)
13 PHOTO Entrée NF pour dispositifs de sécurité (photocellules, barres palpeuses)
14 PHOTO 1 Entrée NF pour dispositifs de sécurité (photocellules, barres palpeuses)
15 PAS-À-PAS Entrée pour fonctionnement cyclique (OUVRE - STOP - FERME – STOP)
16 AUX *** Entrée auxiliaire
17÷18 Antenne Connexion antenne du récepteur radio
* Non utilisée pour les portails à un seul battant (la logique de commande reconnaît automatiquement s’il y a un seul moteur installé)
** L’entrée STOP peut être utilisée pour les contacts NF ou à résistance constante 8,2KΩ (voir chapitre “Programmation”)
*** L’entrée auxiliaire AUX peut être programmée dans l’une de ces fonctions:
Fonction Type d’entrée Description
OUV. PARTIELLE Type 1 NO Ouvre completement le battant supérieur
OUV. PARTIELLE Type 2 NO Ouvre deucs battants à mi-course
OUVRE NO Effectue seulement la manœuvre d’ouverture
FERME NO Effectue seulement la manœuvre de fermeture
PHOTO 2 NF Fonction PHOTO 2
EXCLUE -- Aucune fonction
En usine, l’entrée AUX est programmée avec la fonction OUV. PARTIELLE Type 1
La plupart des connexions sont extrêmement simples, pour une bon-
ne part il s’agit de connexions directes à un seul utilisateur ou contact.
Les figures qui suivent donnent quelques exemples de connexion des
dispositifs extérieurs.

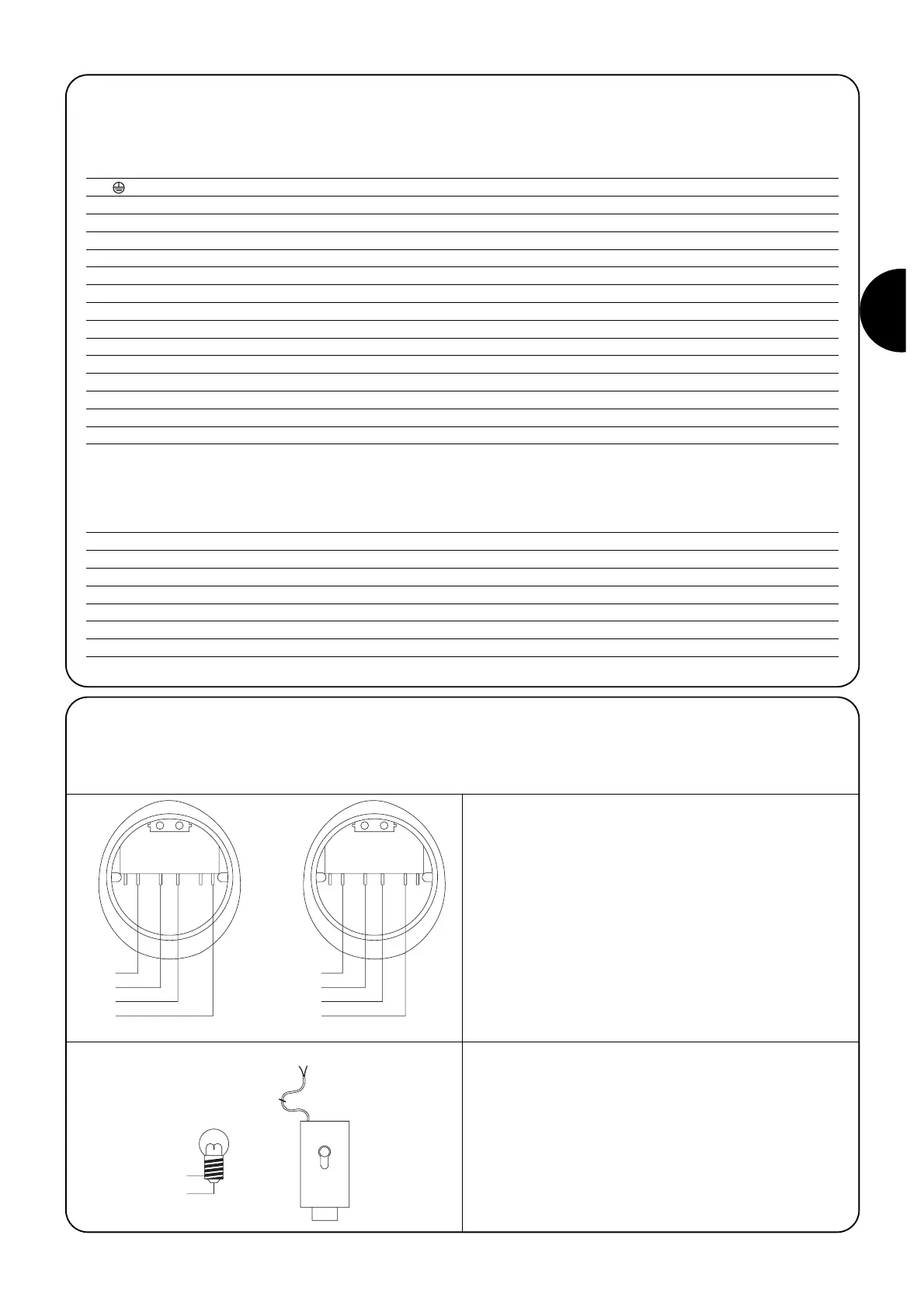

2.3.3) Notes sur les connexions
Connexion sélecteur à clé
Exemple 1
Comment connecter le sélecteur pour effectuer les fonctions PAS-À-
PAS et STOP
Exemple 2
Comment connecter le sélecteur pour effectuer les fonctions PAS-À-
PAS et une de celles qui sont prévues par l’entrée auxiliaire (OUV.
PARTIELLE, SEULEMENT OUVERTURE, SEULEMENT FERMETU-
RE...)
Connexion Voyant Portail Ouvert/Serrure électrique
Si la fonction “S.C.A.” est programmée, la sortie peut être utilisée
comme “voyant portail ouvert”. En ouverture, la LED clignote lente-
ment et en fermeture, elle clignote rapidement. La LED allumée fixe
indique que le portail est ouvert et à l’arrêt. La LED éteinte indique
que le portail est fermé. Si la fonction “serrure électrique” est pro-
grammée: la sortie peut être utilisée comme serrure électrique et à
chaque début de manœuvre la serrure électrique est activée pendant
3 secondes.
CNC NO C NO NC NONC C NCCNO
15
11
11
1612
11
15
11
PAS-À-PAS PAS-À-PASHALTE AUX
6
6
24Vdc
max 5W
12Vac
max 25VA
7
7
Exemple 1 Exemple 2
