Die Steuerung POA1 kann auf zwei Typologien des Eingangs STOP
programmiert werden:
- Stop mit NC für den Anschluss an NC-Kontakte
- Stop mit konstantem Widerstand Für den Anschluss an der Steu-
erung von Vorrichtungen mit Ausgang mit konstantem 8,2KΩ
Widerstand (z.B. Sicherheitsleisten). Der Eingang misst den Wert
des Widerstands und gibt die Zustimmung zur Bewegung nicht,
wenn der Widerstand nicht innerhalb des Nennwertes ist. Durch
geeignete Maßnahmen können am Eingang Stop mit konstantem
Widerstand auch Vorrichtungen mit gewöhnlich geöffneten NO-
Kontakten, gewöhnlich geschlossenen NC-Kontakten und ggf.
mehr als eine Vorrichtung auch anderen Typs angeschlossen wer-
den. Hierzu nach der folgenden Tabelle vorgehen:

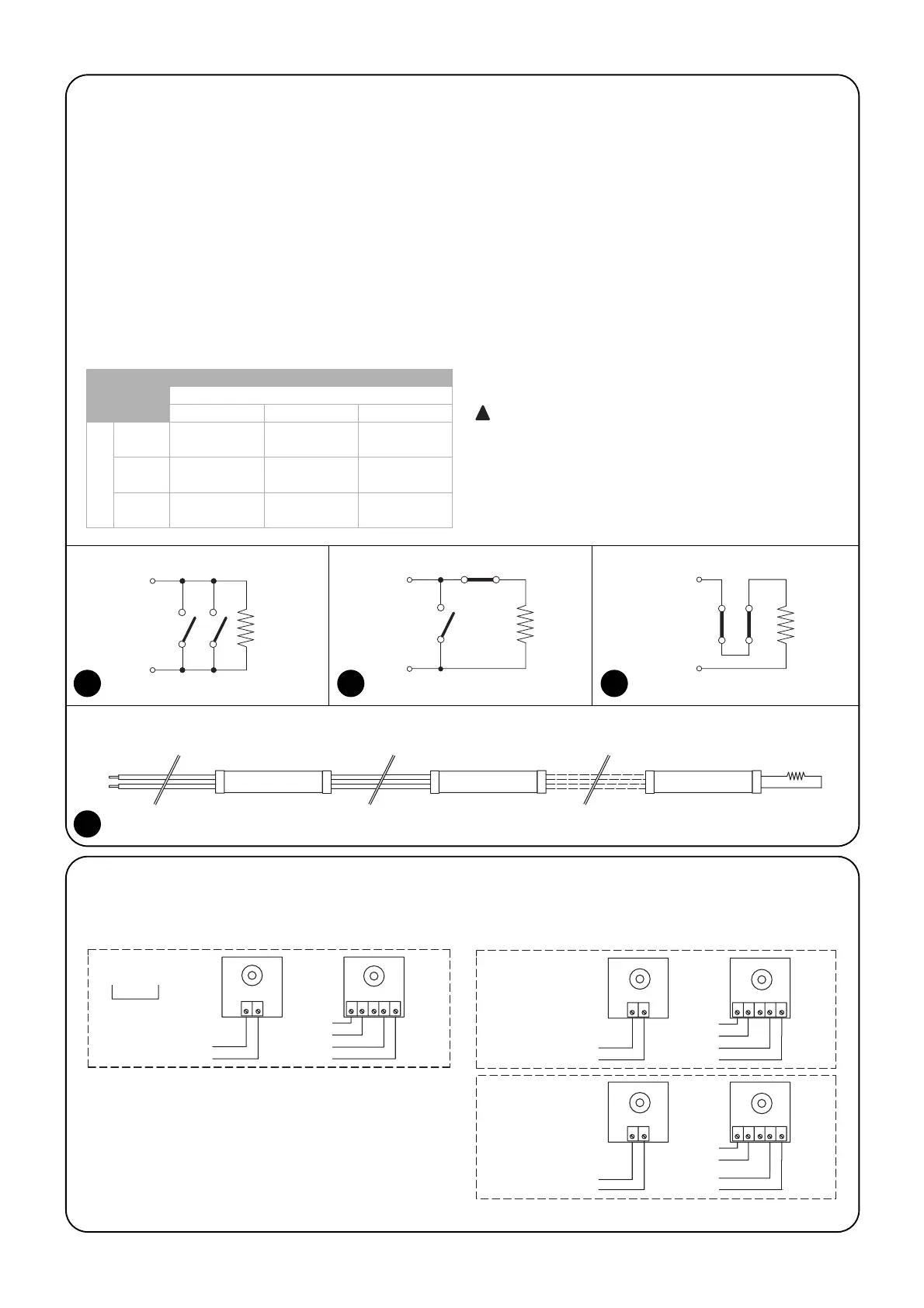

Anmerkung 1. Eine oder mehrere NO-Vorrichtungen können
untereinander ohne Einschränkung der Menge mit einem Endwider-
stand von 8,2KΩ parallelgeschaltet werden.(Abbildung 4).
Anmerkung 2. Die Kombination von NO mit NC ist möglich, wenn
die 2 Kontakte untereinander parallelgeschaltet werden, wobei am
NC-Kontakt ein 8,2KΩ Widerstand seriengeschaltet werden muss
(was heißt, dass auch eine Kombination von drei Vorrichtungen -NO,
NC und 8,2KΩ- möglich ist). (Abbildung 5)
Anmerkung 3. Eine oder mehrere NC-Vorrichtungen können
untereinander und an einen 8,2KΩ Widerstand ohne Einschränkung
der Menge seriengeschaltet werden. (Abbildung 6)
Anmerkung 4. Nur eine Vorrichtung mit Ausgang mit konstantem
8,2KΩ Widerstand kann angeschlossen sein; mehrere Vorrichtungen
müssen eventuell mit nur einem Endwiderstand von 8,2KΩ kaska-
dengeschaltet sein (Abbildung 7)
Falls der Eingang Stop mit konstantem Widerstand für
den Anschluss von Vorrichtungen mit Sicherheitsfunktio-
nen benutzt wird, so gewährleisten nur die Vorrichtungen
mit Ausgang mit konstantem 8,2KΩ Widerstand die
Sicherheitsklasse 3 gegen Störungen.
