61
D
Anschluss von FOTO, FOTO1 und FOTO2 (der Eingang
AUX muss als FOTO2 programmiert sein)

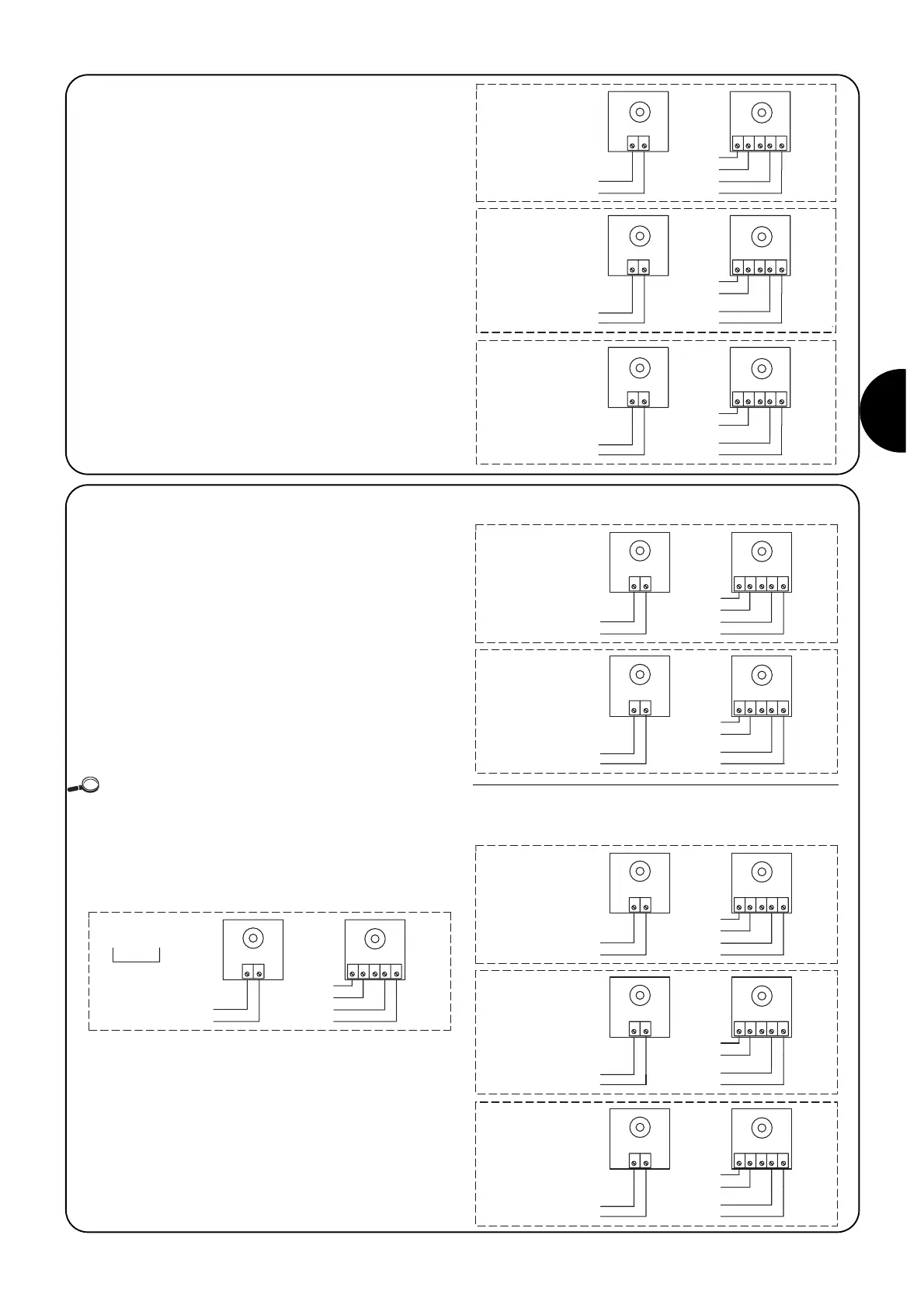

2.3.6) Anschlussbeispiele von Photozellen mit
Photozellentestfunktion
Die Steuerung POA1 verfügt über die programmierbare PHOTO-
ZELLENTESTFUNKTION (werkseitig ist diese Funktion nicht befä-
higt). Diese Funktion ist eine sehr gute Lösung, um die
Zuverlässigkeit der Sicherheitsvorrichtungen zu testen, wodurch das
Ganze Steuerung und Sicherheitsvorrichtungen gemäß UNI EN
954-1 (Ausgabe 12/1998) in “Klasse 2” eingegliedert wird. Beim
Start jeder Bewegung werden alle Sicherheitsvorrichtungen kontrol-
liert, und nur, wenn der Test erfolgreich war, wird die Bewegung
beginnen.
All dies ist nur mit einer besonderen Konfiguration der Anschlüsse
der Sicherheitsvorrichtungen möglich; praktisch sind die Sender
“TX” der Photozellen getrennt von den Empfängern “RX” gespeist.
Durch die Aktivierung von Photozellentest, sind die Eingänge, die vom
Testverfahren betroffen sind, die Eingänge FOTO, FOTO1 und FOTO2. Falls
einer dieser Eingänge nicht benutzt wird, so muss er an Klemme Nr. 8 ange-
schlossen werden. Als Beispiele der Anschlüsse siehe die nachfolgenden
Abbildungen.
Anschluss nur von Photozelle FOTO
Anschluss von FOTO und FOTO1
Anschluss von FOTO, FOTO1 und FOTO2 (der Eingang
AUX muss als FOTO2 programmiert sein)
