59
D
2.3.2) Beschreibung der Anschlüsse
Es folgt eine kurze Beschreibung der möglichen Anschlüsse der Steuerung.
Klemmen Funktion Beschreibung
L-N- Versorgungslinie Netzstromversorgung
1÷3 Motor 2 * Anschluss des Motors M2
4÷5 Blinkleuchte Anschluss der Blinkleuchte, 24Vdc max 25W
6÷7 SCA/Codeschloss Anschluss für Kontrolllampe Tor Geöffnet 24Vac max. 5W oder für Codeschloss
12V max. 25VA (siehe Kapitel “Programmierung”)
8 24Vdc/Photozellentest +24V Versorgung TX-Photozellen für Photozellentest (max. 100mA)
9 0Vdc 0V Versorgung für Nebeneinrichtungen
10 24Vdc Versorgung für Nebeneinrichtungen, RX-Photozellen, usw. (24Vdc max 200mA)
11 Gemein Gemeinsamer Leiter für alle Eingänge (+24Vdc)
12 STOP ** Eingang mit STOP-Funktion (Notfall, Sicherheitsabschaltung)
13 FOTO NC-Eingang für Sicherheitsvorrichtungen (Photozellen, Sicherheitsleisten)
14 FOTO1 NC-Eingang für Sicherheitsvorrichtungen (Photozellen, Sicherheitsleisten)
15 Schrittbetrieb Eingang für zyklischen Betrieb (ÖFFNET-STOP-SCHLIESST-STOP)
16 AUX *** Hilfseingang
17÷18 Antenne Anschluss der Antenne des Funkempfängers
* Nicht benutzt für einteilige Tore (die Steuerung erkennt automatisch, wenn nur ein Motor installiert ist)
** Der Eingang STOP kann für NC-Kontakte oder mit konstantem 8,2KΩ Widerstand benutzt werden (siehe Kapitel “Programmierung”)
*** Der Hilfseingang AUX kann mit einer der folgenden Funktionen programmiert werden:
Funktion Eingangstyp Beschreibung
TEILÖFFNUNG TYP 1 NO Öffnet überlagerten Flügel ganz
TEILÖFFNUNG TYP 2 NO Die 2 Flügel öffnen sich bis zur Hälfte des Laufs
ÖFFNET NO führt nur die Öffnungsbewegung aus
SCHLIEßT NO führt nur die Schließbewegung aus
FOTO 2 NC Funktion FOTO 2
ABGESTELLT -- Keine Funktion
Werkseitig ist der Eingang AUX auf die Funktion TEILÖFFNUNG Typ 1 programmiert.
Die meisten Verbindungen sind sehr einfach, großteils handelt es
sich um Direktverbindungen zu einem einzelnen Verbraucher oder
Kontakt. Auf den folgenden Abbildungen ist mit einigen Beispielen
gezeigt, wie die externen Vorrichtungen anzuschließen sind.

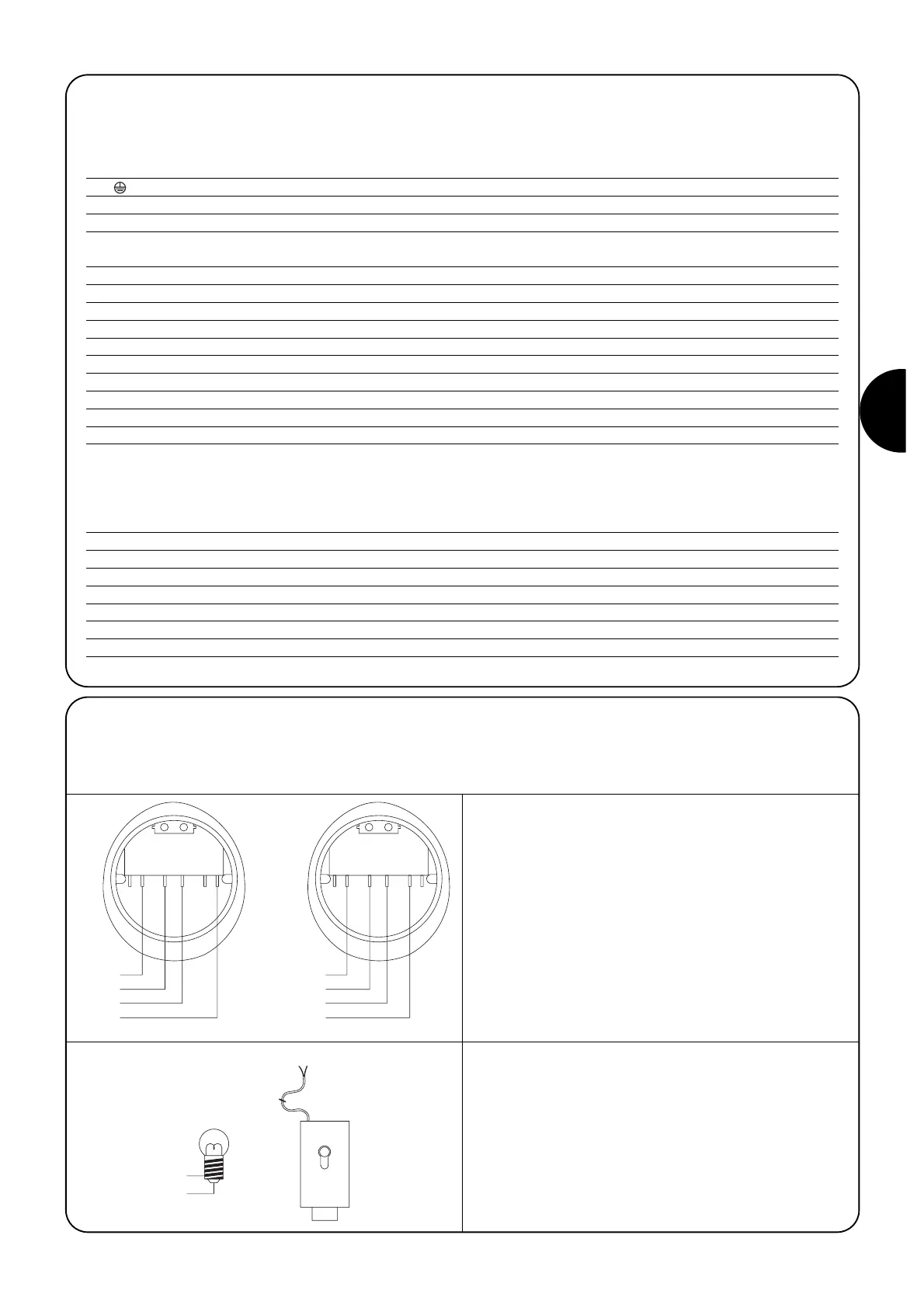

2.3.3) Anmerkungen zu den Verbindungen
Anschluss des Schlüsseltasters
Beispiel 1
Anschluss des Schlüsseltasters zur Durchführung der Funktionen
SCHRITTBETRIEB und STOP
Beispiel 2
Anschluss des Schlüsseltasters zur Durchführung der Funktionen
SCHRITTBETRIEB und einer der Funktionen, die für den
Hilfseingang vorgesehen sind (TEILÖFFNUNG, NUR ÖFFNUNG,
NUR SCHLIEßUNG...)
Anschluss der Kontrolllampe Tor Geöffnet (SCA) / eines
Codeschlosses
Falls S.C.A. programmiert ist, kann der Ausgang als Kontrolllampe
Tor Geöffnet benutz werden. In Öffnung erfolgt ein langsames
Blinken, in Schließung ein Schnellblinken. Ein fest leuchtendes Licht
bedeutet, dass das Tor geöffnet ist und steht. Kein Licht bedeutet,
dass das Tor geschlossen ist.
Falls Codeschloss programmiert ist, kann der Ausgang als
Codeschloss benutzt werden, und beim Beginn einer jeden Öffnung
wird das Codeschloss 3 Sekunden lang aktiviert.
