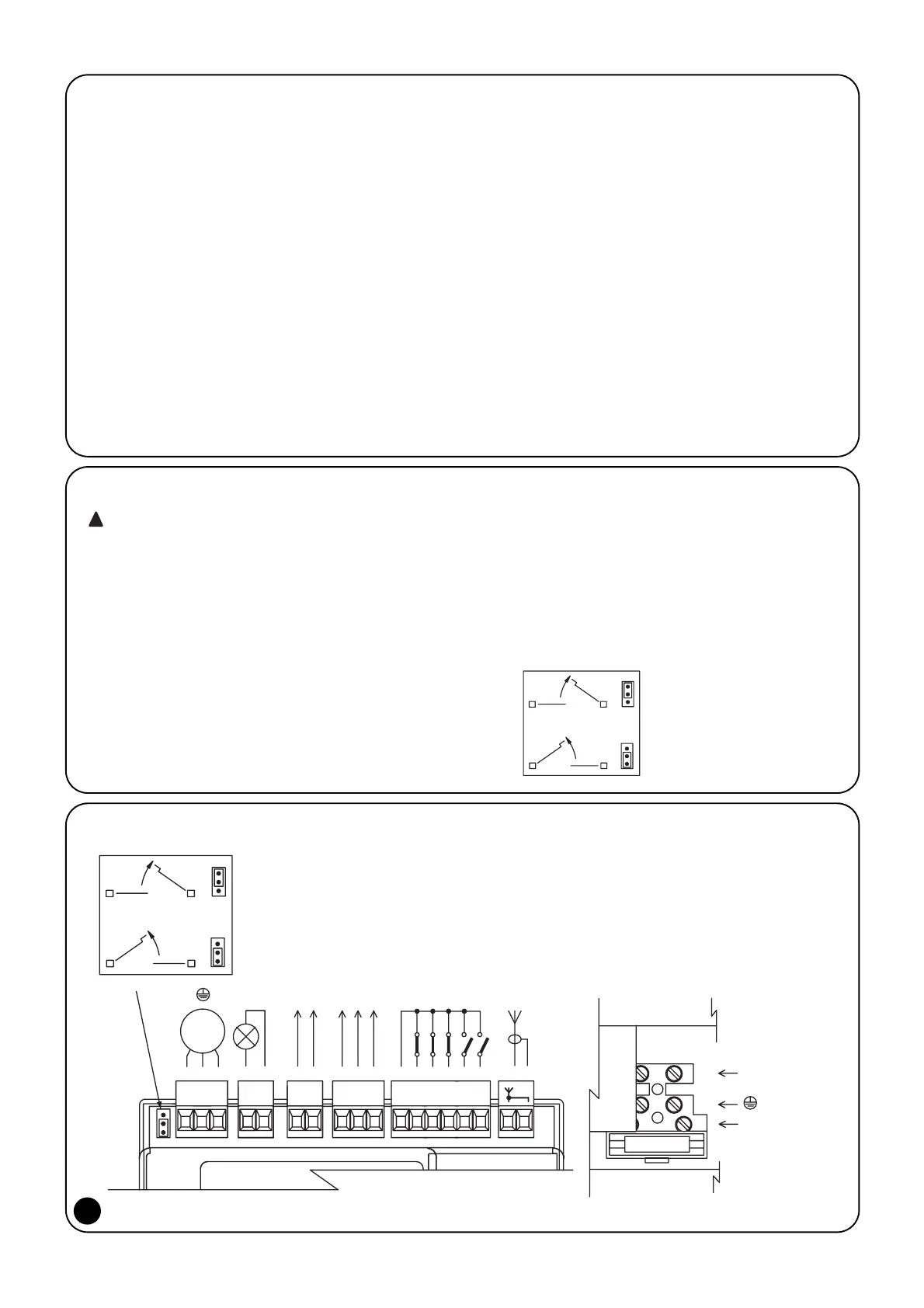

2.3.1) Schemat elektryczny
2.2) Kontrola wstępna
Przed przystąpieniem do wykonywania jakiejkolwiek czynności
należy sprawdzić, czy materiały i podzespoły są dostosowane do
instalowania i czy są zgodne z normami. Oprócz kontroli opisanej
w “Uwagi dla instalatora”, w tej części przedstawiamy spis
poszczególnych specyficznych testów dla centrali POA1.
• “Ogranicznik mechaniczny ruchu” musi być dostosowany do
zatrzymania ruchu bramy i musi bez problemów pochłonąć całą
energię kinetyczną zebraną podczas ruchu skrzydła
(zastosować ewentualnie blokady przewidziane dla siłowników
POP).
• Linia zasilająca musi posiadać wyłącznik magnetotermiczny i
wyłącznik różnicowy, powinna posiadać także wyłącznik, w
którym odległość pomiędzy kontaktami ma być nie mniejsza
od 3mm.
• Zasilić centralę przewodem 3x1,5mm
2
. Gdy odległość
pomiędzy centralą i łączem uziemienia przekracza 30 m należy
wykonać uziemienie w pobliżu centrali.
• Podłączenia układów niskiego napięcia wykonać przewodami o
przekroju minimum 0,25 mm
2
.
• Przy odległościach dłuższych od 30 metrów należy zastosować
przewody ekranowane, oplot ekranu uziemić po stronie
centrali.
• Przekrój przewodu zasilania silnika nie może być mniejszy niż
1.5 mm
2
.
• Nie wolno wykonywać żadnych połączeń przewodów w
puszkach podziemnych nawet gdy są one całkowicie szczelne.
2.3) Połączenia elektryczne
Mając na celu zagwarantowanie bezpieczeństwa
operatorowi i zabezpieczenie przed uszkodzeniem
elementów urządzenia, podczas wykonywania połączeń lub
podłączania odbiornika radiowego centrala musi być
odłączona od zasilania.
• Dla wejść typu NC (Zwykle Zamknięty), gdy nie są używane,
należy wykonać mostek z zaciskiem „WSPÓLNY ” (z wyjątkiem
wejść fotokomórek w przypadku, gdy jest włączona funkcja
FOTOTEST. Dokładniejsze informacje umieszczone są w
paragrafie 2.3.6).
• Gdy do tego samego wejścia podłączamy więcej styków NC
należy połączyć je wszystkie SZEREGOWO.
• Wejścia typu NA (Zwykle Otwarte), gdy nie są używane, muszą
pozostać wolne.
• Gdy do tego samego wejścia podłączamy więcej styków w
systemie NA (Zwykle Otwarte), należy ustawić je względem
siebie RÓWNOLEGLE.
• Używane przełączniki muszą być typu mechanicznego i bez
napięcia na stykach; nie dozwolone są połączenia typu "PNP",
"NPN", “Open Collector” itd.
• W wypadku, gdy skrzydła nakładają się na siebie (zakładka), to
mostkiem E (Rysunek 1) można wybrać silnik, który ma
startować w fazie otwierania jako pierwszy: M1 jest silnikiem z
wbudowaną centralą, M2 to silnik bez wbudowanej centrali.
