24
La centrale POA1 può essere programmata per due tipologie di
ingresso ALT:
- Alt tipo NC per collegamento a contatti tipo NC
- Alt a resistenza costante Permette di collegare alla centrale dis-
positivi con uscita a resistenza costante 8,2KΩ (es. bordi sensibi-
li). L’ ingresso misura il valore della resistenza e toglie il consenso
alla manovra quando la resistenza esce dal valore nominale. Con
opportuni accorgimenti è possibile collegare all’ingresso alt a resi-
stenza costante anche dispositivi con contatti normalmente aperti
“NA” normalmente chiusi “NC” ed eventualmente più di un dispo-
sitivo, anche di tipo diverso. A questo scopo seguire la seguente
tabella:

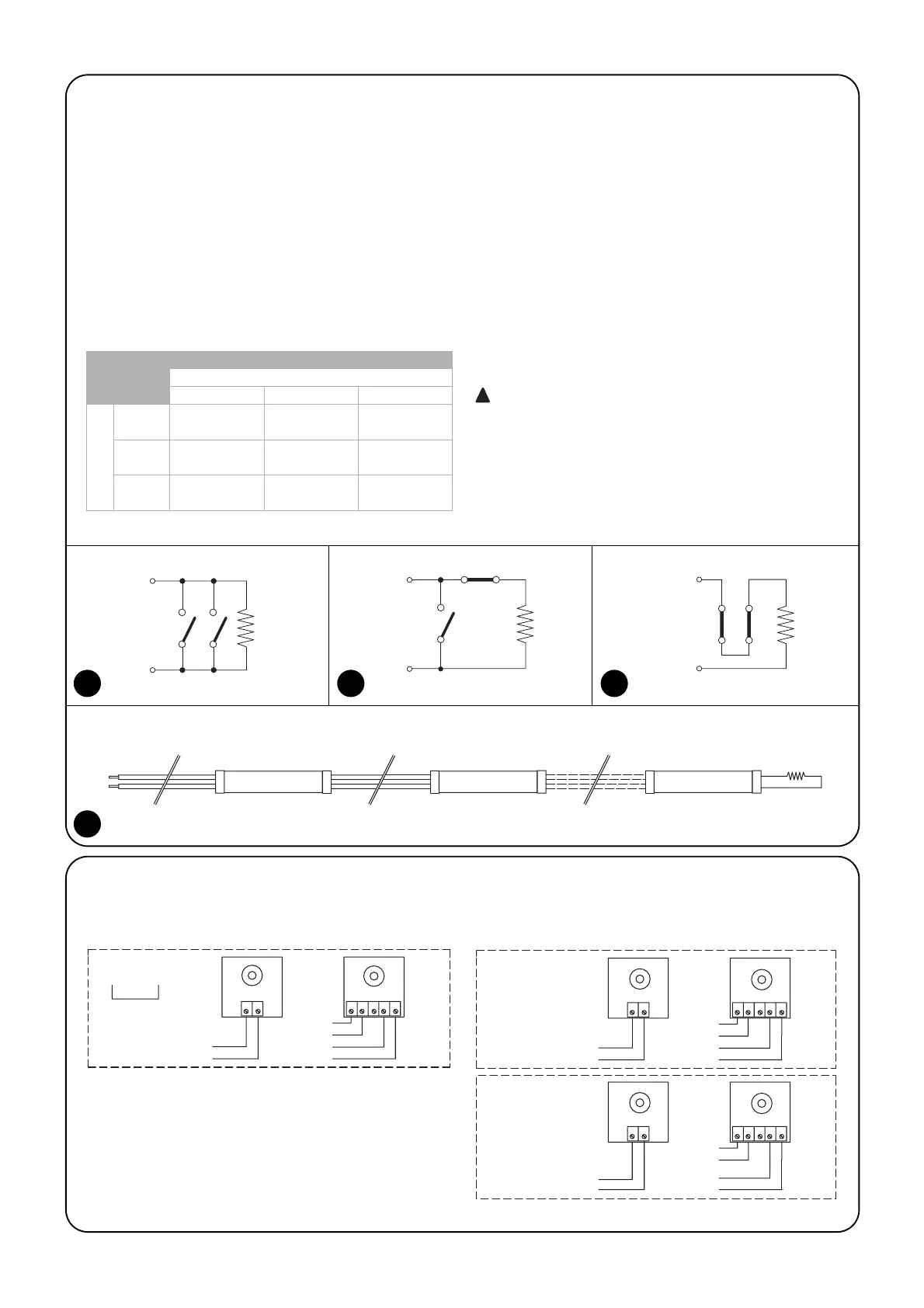

Nota 1: Uno o più dispositivi NA si possono collegare in parallelo tra
di loro senza alcun limite di quantità con una resistenza di termina-
zione da 8,2KΩ (Figura 4).
Nota 2: La combinazione NA ed NC è possibile ponendo i 2 con-
tatti in parallelo tra loro con l’avvertenza di porre in serie al contatto
NC una resistenza da 8,2KΩ (è quindi possibile anche la combina-
zione di 3 dispositivi: NA, NC e 8,2KΩ). (Figura 5)
Nota 3: Uno o più dispositivi NC si possono collegare in serie tra di
loro e ad una resistenza di 8,2KΩ senza alcun limite di quantità.
(Figura 6)
Nota 4: Solo un dispositivo con uscita a resistenza costante 8,2KΩ
può essere collegato; eventualmente più dispositivi devono essere
collegati “in cascata” con una sola resistenza di terminazione da
8,2KΩ (Figura 7)
Se l’ingresso Alt a resistenza costante è usato per col-
legare dispositivi con funzioni di sicurezza, solo i disposi-
tivi con uscita a resistenza costante 8,2KΩ garantiscono
la categoria 3 di sicurezza ai guasti.
