Nice POA1 Instructions And Warnings For The Fitter

23
I
2.3.2) Descrizione dei collegamenti:
Riportiamo una breve descrizione dei possibili collegamenti della centrale
Morsetti Funzioni Descrizione
L-N- Linea di alim. Alimentazione da rete
1÷3 Motore 2 * Collegamento del motore M2
4÷5 Lampeggiante Collegamento del lampeggiante 24Vdc max 25W
6÷7 SCA/ElettroS. Collegamento per Spia Cancello Aperto 24Vac max 5W o Elettroserratura
12V max 25VA (vedere capitolo“Programmazione”)
8 24Vdc/fototest Alimentazione +24V TX fotocellule per fototest (max 100mA)
9 0Vdc Alimentazione 0V per servizi
10 24Vdc Alimentazione sevizi, RX fotocellule, ecc. (24Vdc max 200mA)
11 Comune Comune per tutti gli ingressi (+24Vdc)
12 ALT ** Ingresso con funzione di STOP (emergenza, blocco di sicurezza )
13 FOTO Ingresso NC per dispositivi di sicurezza (fotocellule, bordi sensibili)
14 FOTO1 Ingresso NC per dispositivi di sicurezza (fotocellule, bordi sensibili)
15 PASSO-PASSO Ingresso per funzionamento ciclico (APRE-STOP-CHIUDE-STOP)
16 AUX *** Ingresso ausiliario
17÷18 Antenna Collegamento antenna del ricevitore radio
* Non usato per cancelli ad una sola anta (la centrale riconosce automaticamente se c’è un solo motore installato)
** L’ingresso ALT può essere utilizzato per contatti NC oppure a resistenza costante 8,2KΩ (vedere capitolo “Programmazione”)
*** L’ingresso ausiliario AUX può essere programmato in una di queste funzioni:
Funzione Tipo ingresso Descrizione
APRE PARZIALE TIPO 1 NA Apre completamente l’anta superiore
APRE PARZIALE TIPO 2 NA Aprono le 2 ante fino a metà della corsa
APRE NA Esegue solo la manovra di apre
CHIUDE NA Esegue solo la manovra di chiude
FOTO 2 NC Funzione FOTO 2
ESCLUSO -- Nessuna funzione
Da fabbrica l’ingresso AUX è programmato con la funzione APRE PARZIALE TIPO 1
La maggior parte dei collegamenti è estremamente semplice, buona
parte sono collegamenti diretti ad un singolo utilizzatore o contatto.
Nella figure seguenti sono indicati alcuni esempi su come collegare i
dispositivi esterni

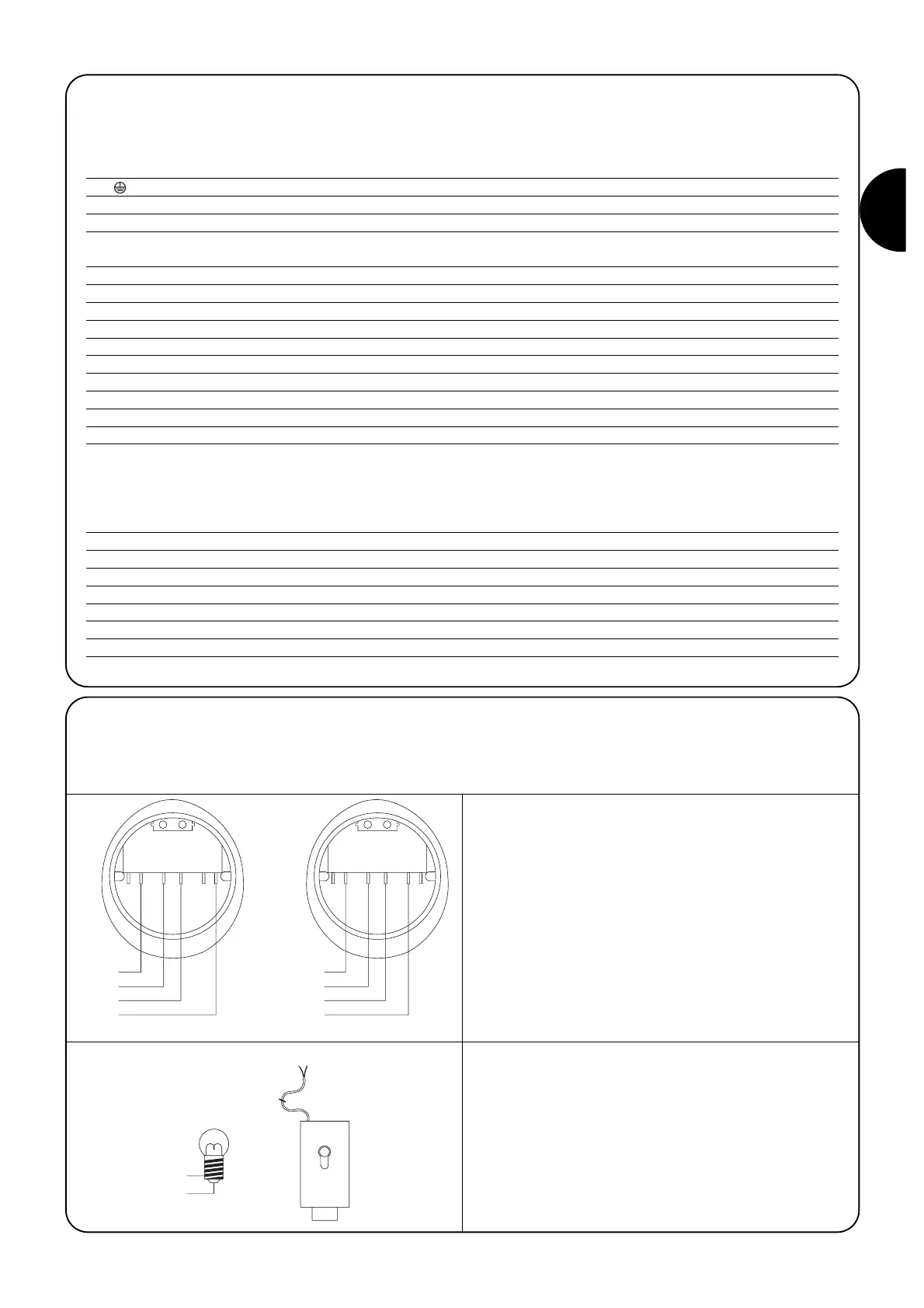

2.3.3) Note sulle connessioni
Collegamento selettore a chiave
Esempio 1
Come collegare il selettore per effettuare le funzioni PASSO-PASSO
e ALT
Esempio 2
Come collegare il selettore per effettuare le funzioni PASSO PASSO
e una di quelle previste dall’ingresso ausiliario (APERTURA PARZIA-
LE, SOLO APRE, SOLO CHIUDE…)
Collegamento Spia Cancello Aperto/Elettroserratura
Se programmato S.C.A., l’uscita può essere usata come spia can-
cello aperto. In apertura lampeggia lentamente, mentre in chiusura
lampeggia velocemente. Accesa fissa indica cancello fermo aperto.
Spenta indica cancello chiuso.
Se programmato elettroserratura, l’uscita può essere usata come
elettroserratura ed ad ogni inizio manovra di apertura viene attivata
l’elettroserratura per 3 secondi.
CNC NO C NO NC NONC C NCCNO
15
11
11
1612
11
15
11
PASSO
PASSO
PASSO
PASSO
ALT AUX
6
6
24Vdc
max 5W
12Vac
max 25VA
7
7
Esempio 1 Esempio 2
