Funkcjonowanie centrali POA1 oparte jest na systemie, który
weryfikuje obciążenie silników do niej podłączonych
(amperometryka); ten system służy do automatycznego odczytu
pozycji krańcowych, zapisywania czasu pracy każdego silnika i
do odczytu ewentualnych przeszkód podczas normalnego ruchu
(zabezpieczenie przed zgnieceniem).
Ta cecha ułatwia instalowanie ponieważ nie wymaga regulacji
czasu pracy i przesunięcia fazowego skrzydeł.
Centrala jest już wstępnie zaprogramowana na funkcje ogólnie
używane; możliwy jest wybór dodatkowych, specyficznych funkcji
prostą procedurą programowania.

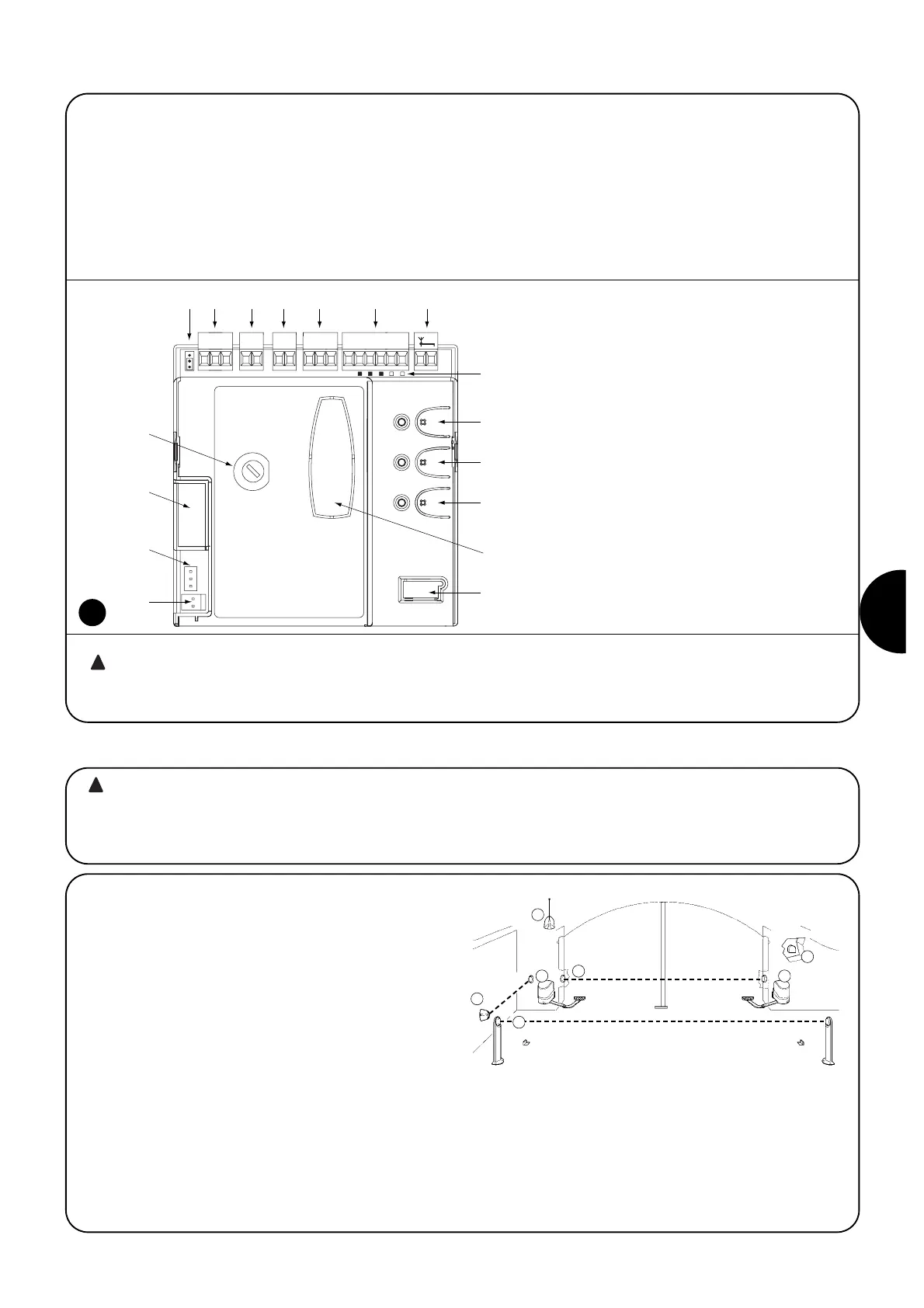

W celu ułatwienia rozpoznania elementów na rysunku 1
przedstawione są najważniejsze komponenty centrali POA01.
12
D
C
A
FEGHILM
345 6 891011 12 13 14 15 167
B
P1
L1...L5
P2
P3
O
N
Centrala POA1
A: Złącze zasilania 24V
B: Złącze silnika M1
C: Złącze do akumulatora awaryjnego PS124
D: Bezpiecznik topikowy niskiego napięcia
(500mA) typu F
E: Selektor opóźnienia silnika M1 lub M2
F: Złącze silnika M2
G: Złącze lampy sygnalizacyjnej
H: Złącze sygnalizacji stanu bramy lub elektrozamka
I: Zaciski 24Vps zasilania urz. zewn. i fototestu
L: Zaciski wejść
L1...L5: Diody wejść i programowania
M: Zacisk do anteny radiowej
N: Złącze ”SM” do odbiornika radiowego
O: Złącze do programowania/diagnostyki
P1, P2, P3: Przyciski i diody do programowania
Centrala zamknięta jest w pojemniku, który chroni płytkę
elektroniki przed przypadkowym uszkodzeniem.
1) Opis produktu
1
Przypominamy, że bramy i drzwi automatyczne mogą być
instalowane tylko przez personel wykwalifikowany i w pełni
przestrzegający norm prawnych.
Należy uważnie kierować się uwagami umieszczonymi w
rozdziale: Ostrzeżenia dla instalatora
2.1) Zastosowanie typowe
Mając na celu wyjaśnienie niektórych aspektów automatyzacji
bram i drzwi przedstawiamy poniżej instalacje typową:
Dane techniczne i sposób połączenia fotokomórek umieszczone
są we właściwych instrukcjach produktu.
W szczególności przypominamy, że:
• Para fotokomórek “FOTO” w fazie otwierania nie powoduje
żadnego efektu ale powoduje zatrzymanie i odwrócenie ruchu w
fazie zamykania.
• Para fotokomórek “FOTO1” blokuje ruch przy otwieraniu i
zamykaniu.
• Para fotokomórek “FOTO2” (podłączona do wejścia AUX
odpowiednio zaprogramowanego) przy zamykaniu nie daje
żadnego efektu ale powoduje zmianę kierunku ruchu podczas
otwierania.
2) Instalowanie:
1. Siłownik
elektromechaniczny
PP7024 (z wbudowaną
centralą POA1)
2. Siłownik
elektromechaniczny
PP7224 bez centrali
5. Lampa sygnalizacyjna
6. Wyłącznik kluczowy
7. Para fotokomórek FOTO
8. Para fotokomórek FOTO 1
9. Para fotokomórek FOTO 2
1 2
3
4
5
7
FOTO 1
FOTO
FOTO 2
6
