Collegamento di FOTO FOTO1 e FOTO2 (l’ingresso AUX
deve essere programmato come FOTO2)
25
I
2.3.6) Esempi di collegamenti fotocellule con la
funzione di fototest
La centrale POA1 dispone della funzione programmabile di FOTO-
TEST (di fabbrica la funzione non è abilitata). Questa è un’ottima
soluzione in termini di affidabilità nei confronti dei dispositivi di sicu-
rezza e permette di raggiungere, per quanto riguarda l’insieme cen-
trale e sicurezze, la “categoria 2” secondo la norma UNI EN 954-1
(ediz. 12/1998). Ogni volta che viene avviata una manovra vengono
controllati tutti i dispositivi di sicurezza e solo se il test da esito posi-
tivo la manovra ha inizio
Tutto questo è possibile solo impiegando una particolare configura-
zione nei collegamenti dei dispositivi di sicurezza, in pratica i tra-
smettitori delle fotocellule “TX” sono alimentati separatamente rispet-
to ai ricevitori “RX”.

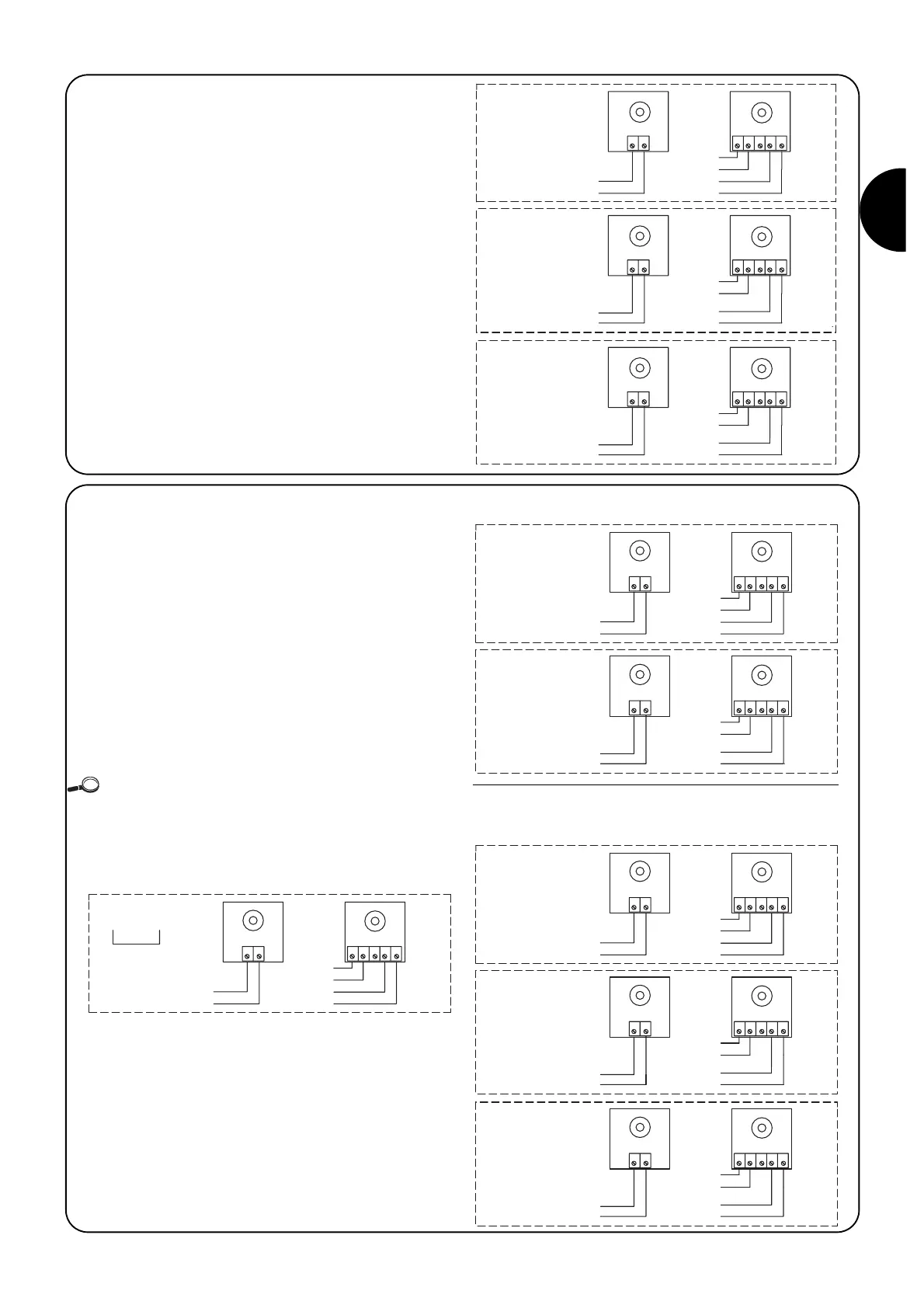

Attivando il fototest, gli ingressi soggetti alla procedura di test sono FOTO,
FOTO1 e FOTO2. Se uno di questi ingressi non è utilizzato è necessario col-
legarlo al morsetto n°8. Vedere le figure seguenti per degli esempi di collega-
mento.
Collegamento della sola fotocellula FOTO
Collegamento di FOTO e FOTO1
Collegamento di FOTO FOTO1 e FOTO2(l’ingresso AUX
deve essere programmato come FOTO2)
