El funcionamiento de la central POA1 se basa sobre un sistema que
controla el esfuerzo de los motores que están conectados a ella (sis-
tema amperimétrico); dicho sistema permite detectar automática-
mente los fines de carrera, memorizar el tiempo de funcionamiento
de cada motor y reconocer posibles obstáculos durante el movi-
miento normal (protección antiaplastamiento).
Dicha característica facilita aún más la instalación puesto que no se
requiere regular los tiempos de funcionamiento y de sincronización
de las hojas.
La central está preprogramada para las funciones requeridas nor-
malmente; si fuera necesario, a través de un procedimiento sencillo
se pueden seleccionar funciones más específicas.

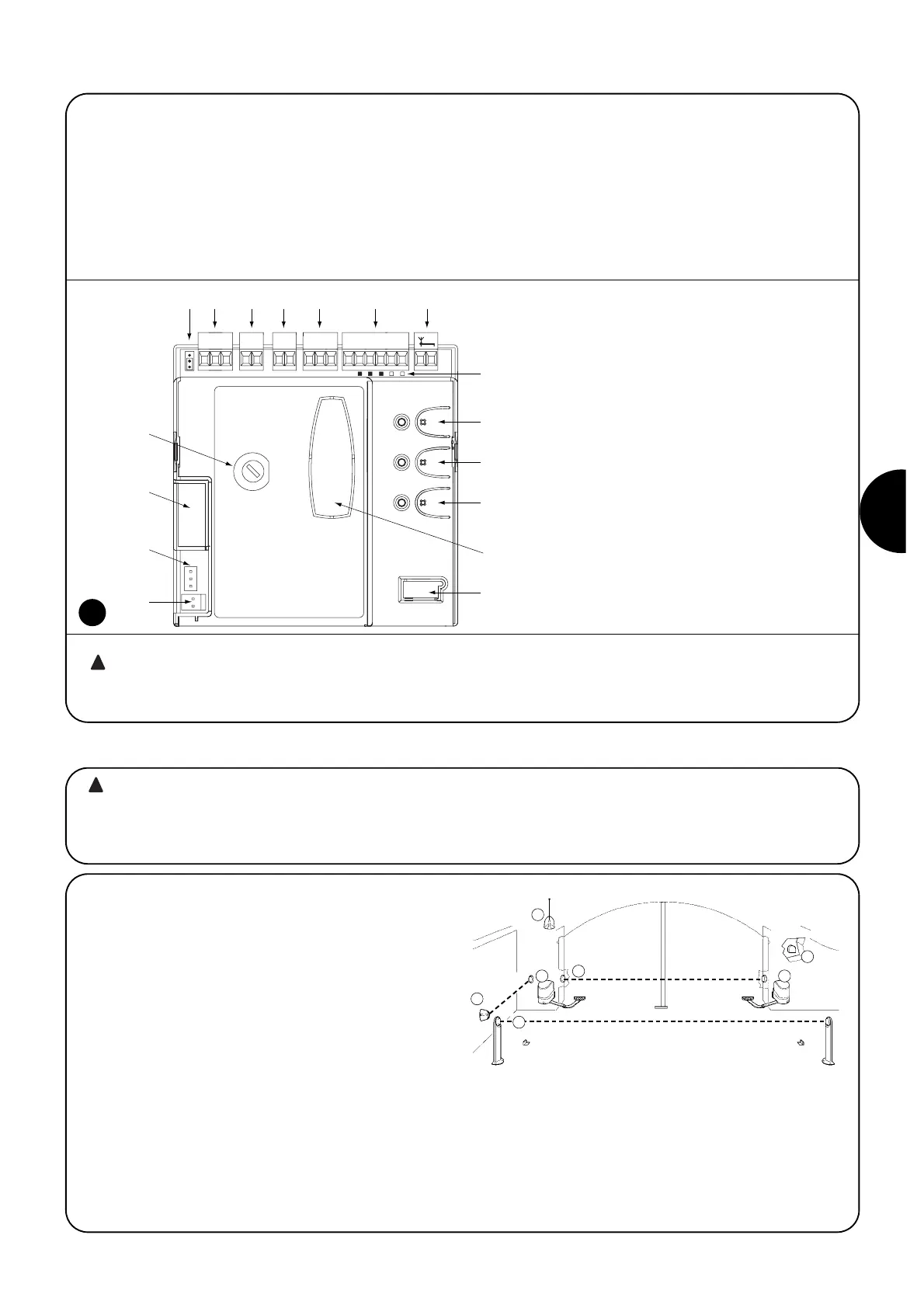

Para facilitar el reconocimiento de las piezas, en la figura 1 se mues-
tran los componentes más importantes de la central POA01.
12
D
C
A
FEGHILM
345 6 891011 12 13 14 15 167
B
P1
L1...L5
P2
P3
O
N
Central POA1
A: Conector de alimentación 24V
B: Conector del motor M1
C: Conector para la batería compensadora PS124
D: Fusible equipos auxiliares (500mA) tipo F
E:
Selector del retardo de la apertura del motor M1 o M2
F: Borne motor M2
G: Borne salida luz intermitente
H: Borne salida SCA o electrocerradura
I: Bornes 24Vdc para equipos auxiliares y fototest
L: Bornes para entradas
L1…L5: Leds entradas y programación
M: Borne para antena radio
N: Conexión “SM” para radiorreceptor
O: Conector para programación/diagnóstico
P1, P2, P3: Botones y leds para programación
Para proteger la tarjeta electrónica de posibles altera-
ciones accidentales, la central está encerrada en una caja
de protección.
1) Descripción del producto
1
Recuerde que los sistemas de cancelas y puertas auto-
máticas tienen que ser instalados sólo por personal técni-
co cualificado y respetando las normas vigentes.
Siga con atención las advertencias del fascículo:
Advertencias para el instalador.
2.1) Instalación típica
A fin de aclarar algunos términos y algunos aspectos de una insta-
lación de automatismo para cancelas o puertas de 2 hojas de
batiente, damos un ejemplo típico.
Recordamos en particular que:
•Para las características y la conexión de las fotocélulas, consulte
las instrucciones específicas del producto.
•El par de fotocélulas “FOTOCÉLULA” durante la apertura no tiene
ningún efecto, mientras que provoca una inversión durante el cierre.
• El par de fotocélulas “FOTOCÉLULA1” bloquea la maniobra de
apertura y de cierre.
• El par de fotocélulas “FOTOCÉLULA2” (conectado a la entrada
AUX programada oportunamente) durante el cierre no tiene ningún
efecto, mientras que provoca una inversión durante la apertura.
2) Instalación
1. Actuador electromecánico
PP7024 (con central POA1
incorporada)
2. Actuador electromecánico
PP7224 sin central
3. Luz intermitente
4. Selector de llave
5. Par de fotocélulas
“FOTOCÉLULA”
6. Par de fotocélulas
“FOTOCÉLULA1”
7. Par de fotocélulas
“FOTOCÉLULA2”
1 2
3
4
5
7
FOTOCÉLULA1
FOTOCÉLULA
FOTOCÉLULA2
6
