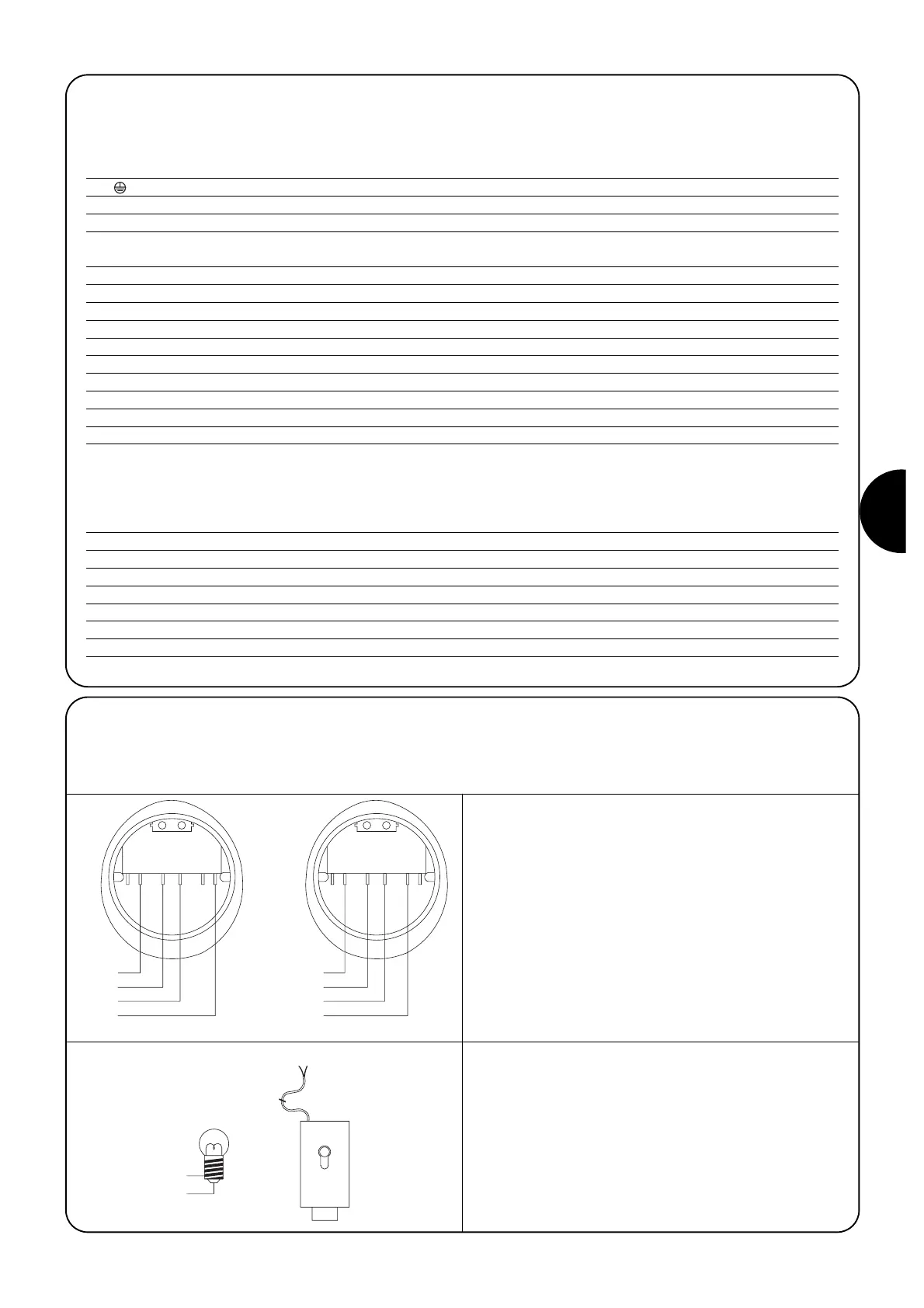

2.3.2) Descripción de las conexiones
A continuación damos una descripción concisa de las posibles conexiones de la central.
Bornes Función Descripción
L-N- Línea de alim. Alimentación de red
1÷3 Motor 2 *Conexión del motor M2
4÷5 Luz intermitente Conexión de la luz intermitente 24Vdc máx. 25W
6÷7 SCA/Electrocerradura Conexión para Indicador luminoso Cancela Abierta 24Vac máx 5W o Electrocerradura
12V máx. 25VA (véase capítulo “Programación”)
8 24Vdc/fototest Alimentación +24V TX fotocélulas para fototest (máx. 100mA)
9 0Vdc Alimentación 0V para equipos auxiliares
10 24Vdc Alimentación equipos auxiliares, RX, fotocélulas, etc. (24Vdc máx. 200mA)
11 Común Común para todas las entradas (+24Vdc)
12 STOP **Entrada con función de STOP (disp. de emergencia, bloqueo de seguridad )
13 FOTOCÉLULA Entrada NC para dispositivos de seguridad (fotocélulas, bordes sensibles)
14 FOTOCÉLULA 1 Entrada NC para dispositivos de seguridad (fotocélulas, bordes sensibles)
15 PASO A PASO Entrada para el funcionamiento cíclico (ABRIR–STOP–CERRAR–STOP)
16 AUX ***Entrada auxiliar
17÷18 Antena Conexión de la antena del radiorreceptor
* No usado para puertas de una sola hoja (la central reconoce automáticamente si hay un solo motor instalado).
** La entrada STOP puede utilizarse para contactos NC o bien de resistencia constante 8,2KΩ (véase el capítulo “Programación”).
*** La entrada auxiliar AUX puede programarse en una de estas funciones:
FUNCIÓN Tipo de entrada Descripción
ABRIR PARCIAL Tipo 1 NA Abre completamente la hoja superior
ABRIR PARCIAL Tipo 2 NA Abra las 2 hojas hasta la mitad de la carrera
ABRIR NA Ejecuta sólo la maniobra de apertura
CERRAR NA Ejecuta sólo la maniobra de cierre
FOTOCÉLULA 2 NC Función FOTOCÉLULA 2
DESCONECTADO -- Ninguna función
La entrada AUX sale de fábrica programada con la función ABRIR PARCIAL tipo 1
La mayoría de las conexiones es muy sencilla, una gran cantidad son
conexiones directas a un solo usuario o contacto. En las siguientes
figuras se indican algunos ejemplos sobre cómo conectar los dispo-
sitivos exteriores.
2.3.3) Notas sobre las conexiones
Conexión del selector de llave
Ejemplo 1
Cómo conectar el selector para efectuar las funciones PASO A
PASO y STOP
Ejemplo 2
Cómo conectar el selector para efectuar las funciones PASO A
PASO y una de aquellas previstas de la entrada auxiliar (ABRIR
PARCIAL, SÓLO ABRIR, SÓLO CERRAR, etc.)
Conexión del Indicador luminoso Cancela Abierta /
Electrocerradura
Si está programado en SCA, la salida puede usarse como indicador
luminoso cancela abierta. Durante la apertura parpadea lentamente,
mientras que durante el cierre parpadea rápidamente. Si está encen-
dido continuamente indica que la puerta está abierta y detenida.
Si está apagado, indica que la puerta está cerrada.
Si está programado en electrocerradura: la salida puede usarse
como electrocerradura y cada vez que se activa una apertura se
activa durante 3 segundos la electrocerradura.
CNC NA C NA NC NANC C NCCNA
15
11
11
1612
11
15
11
PASO A
PASO
PASO A
PASO
STOP AUX
6
6
24Vdc
max 5W
12Vac
max 25VA
7
7
Ejemplo 1 Ejemplo 2
