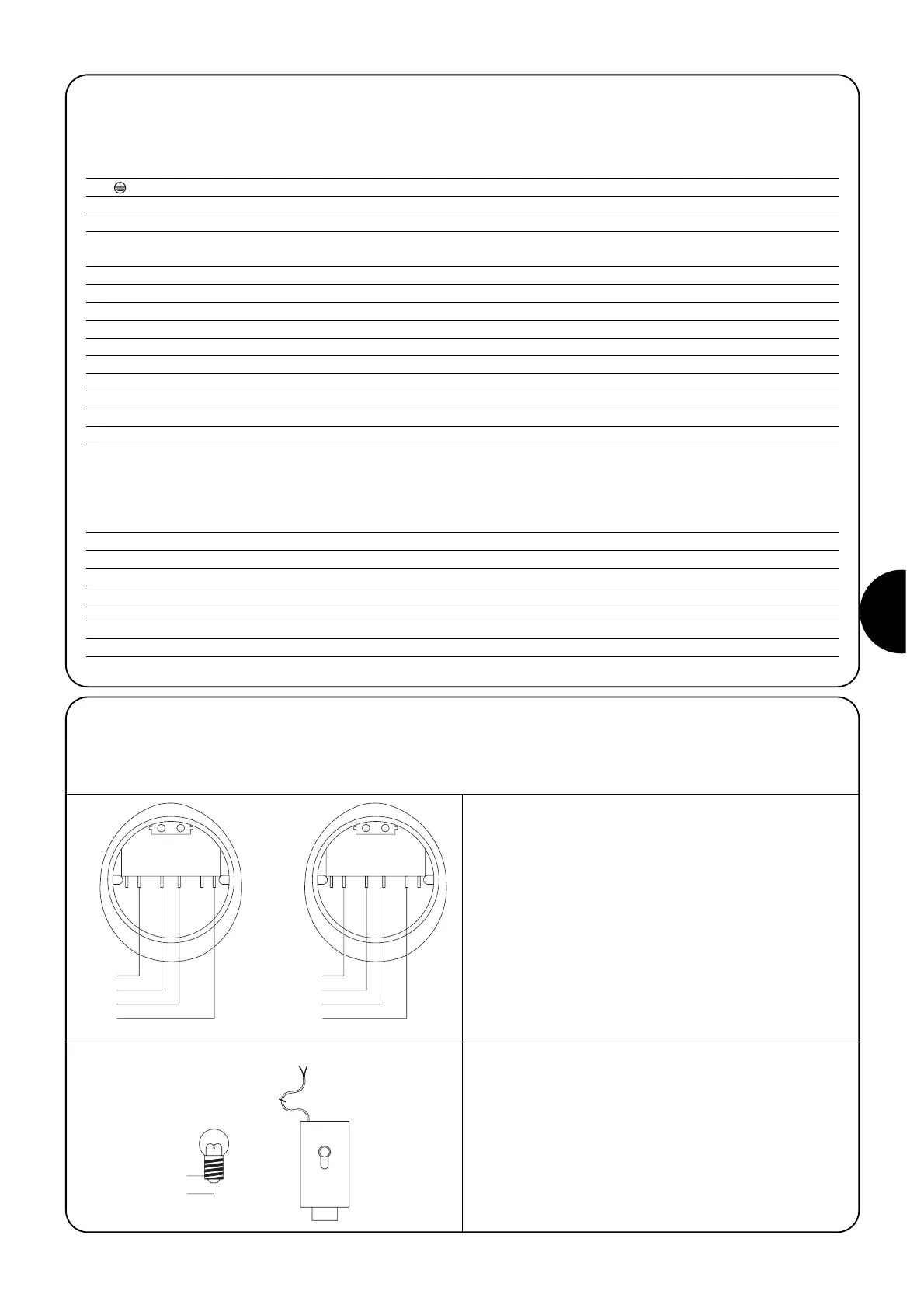

2.3.2) Opis połączeń:
Przedstawiamy krótki opis możliwych rozwiązań podłączeń do centrali.
Zaciski Funkcja Opis
L-N- Linia zasil. Zasilanie z sieci
1Ö3 Silnik 2 * Podłączenie silnika M2
4Ö5 Lampa sygnalizacyjna Podłączenie lampy sygnalizacyjnej 24V ps max 25W
6Ö7 SCA/Elektrozam. Podłączenie Światełka stanu bramy 24Vpp max 5W lub Elektrozamka
12V max 25VA (patrz rozdział ”Programowanie”)
8 24Vps/fototest Zasilanie +24V TX fotokomórki dla fototestu (max 100mA)
9 0Vps Zasilanie 0V do urządzeń zewn.
10 24Vps Zasilanie urz. zewn., RX fotokomórki, itd ( 24Vps max 200mA)
11 Wspólny Wspólny dla wszystkich wejść (+24Vps)
12 STOP **Wejście z funkcją STOP (alarm, blokada bezpieczeństwa)
13 FOTO Wejście NC dla urządzeń zabezpieczających (fotokomórki, listwy pneumatyczne)
14 FOTO1 Wejście NC do urządzeń zabezpieczających (fotokomórki, listwy pneumatyczne)
15 KROK PO KROKU Wejście sterujące typu: OTWIERA-STOP-ZAMYKA -STOP
16 AUX *** Wejście pomocnicze
17÷18 Antena Podłączenie anteny odbiornika radiowego
* Nie używane do bram z jednym skrzydłem (centrala rozpoznaje automatycznie czy jest zainstalowany tylko jeden silnik)
** Wejście STOP może być zastosowane do styków typu NC lub ze stałym oporem 8,2KΩ (patrz rozdział “Programowanie”)
*** Wejście pomocnicze AUX może być zaprogramowane do jednej z następujących funkcji:
Funkcja Typ wejścia Opis
OTWIERA częściowo TYP 1 NA Otwiera całkowicie skrzydło górne
OTWIERA częściowo TYP 2 NA Otwiera oba skrzydła do połowy drogi
OTWIERA NA Wykonuje ruch otwierania
ZAMYKA NA Wykonuje tylko ruch zamykania
FOTO 2 NC Funkcja FOTO 2
Wyłączone -- Wejście nieaktywne
Fabrycznie wejście AUX jest zaprogramowane jako OTWIERA częściowo typ 1
Połączenia elektryczne są bardzo łatwe do wykonania, większość
z nich to połączenia bezpośrednie do pojedynczego urządzenia
lub kontaktu. Na poniższych rysunkach przedstawione są
niektóre przykłady podłączeń urządzeń zewnętrznych.
2.3.3) Uwagi o połączeniach
Podłączenie wyłącznika kluczowego
Przykład 1
Jak podłączyć wyłącznik kluczowy, aby wykonać funkcje KROK
PO KROKU i STOP
Przykład 2
Jak podłączyć wyłącznik kluczowy w celu wykonania funkcji
KROK PO KROKU i jednej z przewidzianych na wejściu
pomocniczym (OTWARCIE CZ ŚCIOWE, TYLKO OTWIERA,
TYLKO ZAMYKA )
Podłączenie Kontroli stanu Bramy /Elektrozamek
Gdy aktywna jest funkcja Kontroli stanu bramy to wyjście może
być zastosowane dla światełka ostrzegawczego bramy otwartej.
Podczas otwierania błyska powoli, a podczas fazy zamykania
błyska szybko. Gdy lampka świeci się w sposób stały oznacza,
że brama jest otwarta i stoi. Gdy się nie świeci oznacza, że
brama jest zamknięta. Gdy zaprogramowany został
elektrozamek: wyjście może zasilać elektrozamek i na początku
każdego ruchu otwierania uaktywniane jest przez 3 sekundy
jego zasilanie.
