43
F

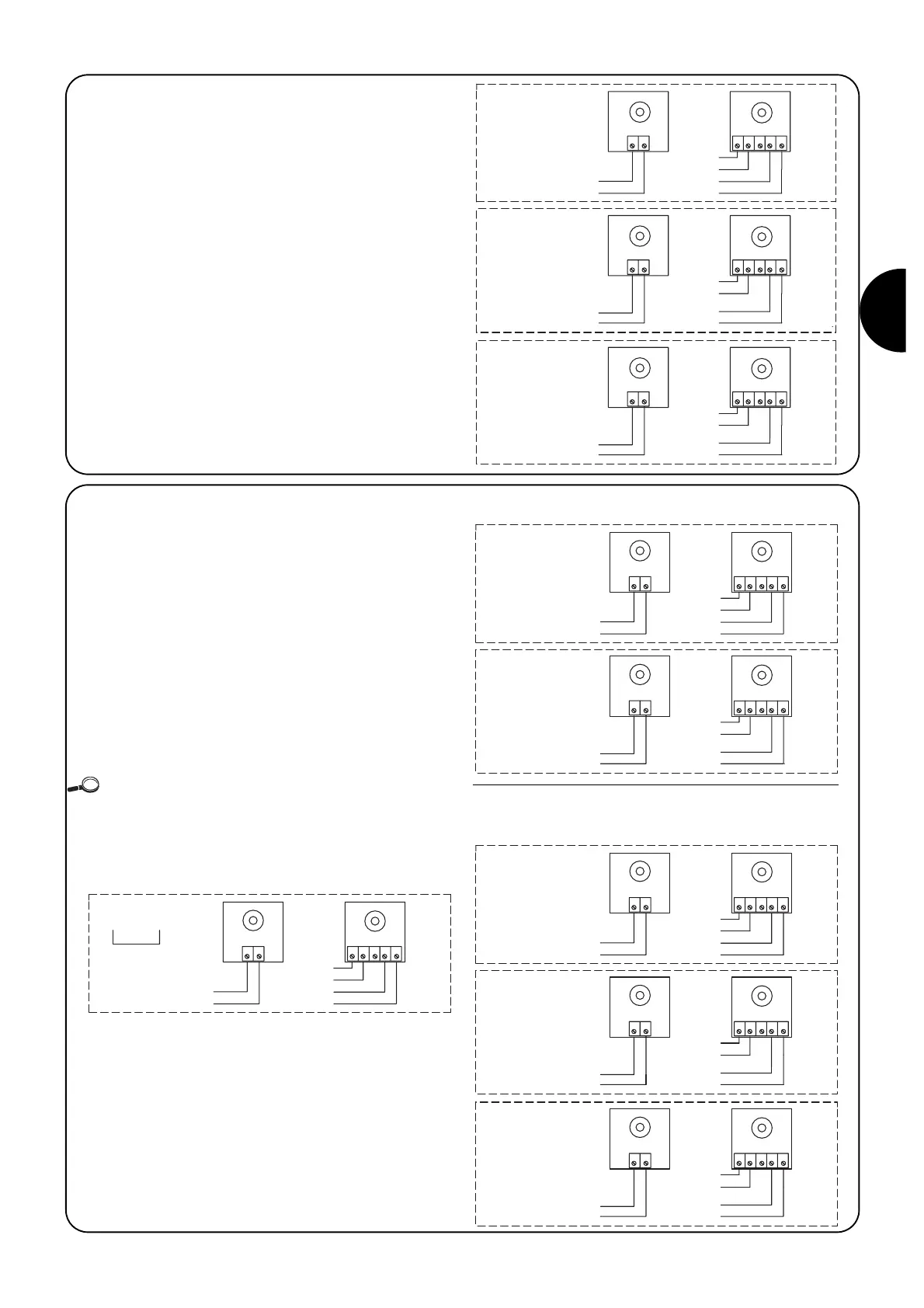

Connexion des photocellules PHOTO, PHOTO1 et PHOTO2
(l’entrée AUX doit être programmée comme PHOTO2)
2.3.6) Exemples de connexions des photocellules
avec la fonction de phototest
La logique de commande POA1 dispose de la fonction programmable
de PHOTOTEST (en usine la fonction n’est pas activée). Cette fonc-
tion constitue une excellente solution en termes de fiabilité pour les
dispositifs de sécurité et permet d’obtenir, en ce qui concerne l’en-
semble logique de commande + dispositifs de sécurité, la “catégorie
2” selon la norme UNI EN 954-1 (éd.12/1998). À chaque fois qu’une
manœuvre est commandée, tous les dispositifs de sécurité sont
contrôlés et la manœuvre commence uniquement si le test est positif.
Tout cela n’est possible que si l’on emploie une configuration parti-
culière pour les connexions des dispositifs de sécurité, en pratique
l’alimentation des émetteurs des photocellules “TX” est séparée de
celle des récepteurs “RX”.
En activant le phototest, les entrées sujettes à la procédure de test sont
PHOTO, PHOTO1 et PHOTO2. Si l’une de ces entrées n’est pas utilisée, il
faut la connecter à la borne n°8 (voir les figures qui suivent pour les exemples
de connexion).
Connexion seulement de la photocellule PHOTO
Connexion des photocellules PHOTO et PHOTO 1
Connexion de PHOTO PHOTO1 et PHOTO2 (l’entrée AUX si
elle est configurée comme PHOTO2)
