32

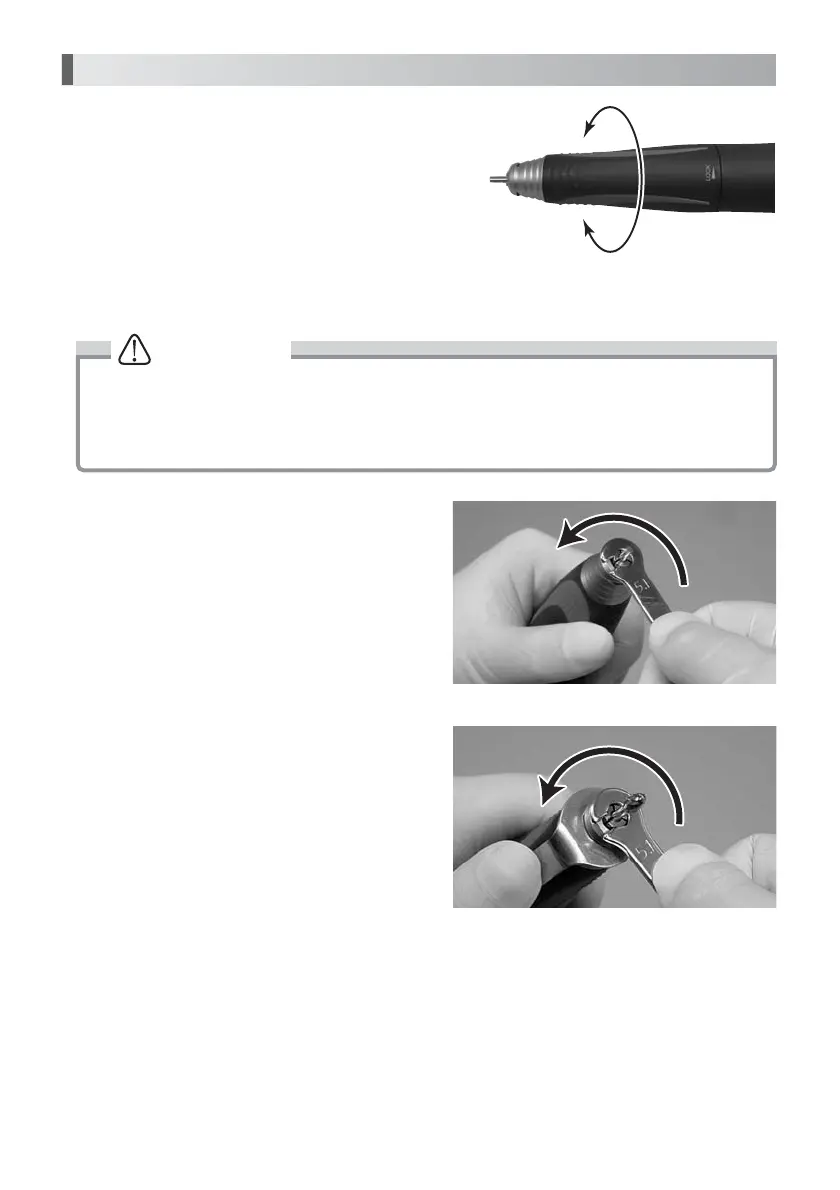

Abb.10
(1) Einsetzen oder Herausnehmen des Bohrers.
Die Spannzange wird durch Drehen des
Verriegelungsrings in die Stellung Offen geöffnet.
Die Spannzange wird gelöst und der Bohrer kann
herausgenommen werden. Nach dem Einsetzen
eines Bohrers kann durch Drehen des Rings in
Richtung LOCK (Verriegeln) die Spannzange
geschlossen werden und der Bohrer ist fixiert. Den
Ring jetzt drehen, bis es klickt (Abb. 9).
(2)
Spannzange reinigen und ersetzen
(1) Spannzange herausnehmen
Um die Spannzange herauszunehmen, öffnen
Sie den Bohrerverschlussring und drehen die
Spannzange mit dem mitgelieferten
Spannzangenschlüssel gegen den
Uhrzeigersinn (Abb. 10).
* Wenn ein Bohrer mit großem Durchmesser
des schneidenden Teils mit hohem
Drehmoment verwendet wird, kann sich die
Spannzange selbst in Richtung Schließen
drehen, sodass der Bohrer möglicherweise
festsitzt und nicht herausgenommen werden
kann. In diesem Fall richten Sie den
Kopfschlitz und die Position des
Wellenspanners (flacher Teil) zueinander aus
und nehmen einen L-Spanner, um die Welle
zu fixieren. Um die Spannzange
herauszunehmen, öffnen Sie den Ring und drehen die Spannzange mit dem mitgelieferten
Spannzangenschlüssel gegen den Uhrzeigersinn (Abb. 11).
12. Handhabung von Motor und Handstück
Abb.9
VORSICHT
• Die Spannzangenverriegelung nicht drehen, während der Motor dreht.
• Den Motor nicht laufen lassen, wenn der Bohrerverschlussring in der Stellung OFFEN
ist oder wenn kein Bohrer in der Spannzange montiert ist. Dies könnte zum Lösen des
Handstücks vom Motor oder plötzlicher Hitzeentwicklung führen.
Lösen
SCHLIESSEN
Lösen
Lösen
Abb.11
Lösen
Lösen
