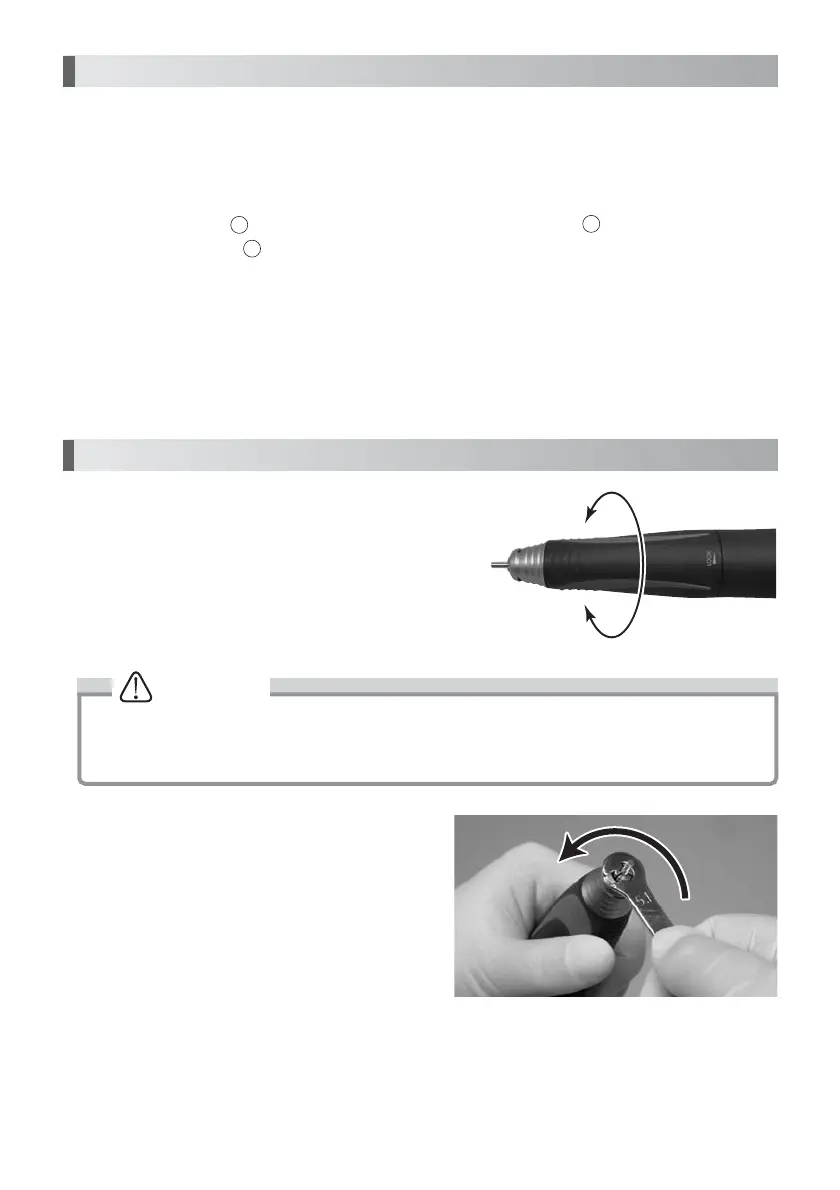

Fig.10
(1) Montage et démontage de la fraise
Pour démonter la fraise, desserrer le mandrin en
faisant tourner la bague dans les sens "OPEN
(ouvrir)". Pour remonter la fraise, resserrer le
mandrin en faisant tourner la bague dans le sens
"LOCK (bloquer)". A ce moment, faire tourner la
bague jusqu'à ce qu'un déclic se produise. (Fig. 9)
(2) Nettoyage et démontage de la griffe
(1) Démontage de la griffe
Pour démonter la griffe, mettre la bague en
position OPEN et faire tourner la griffe dans le
sens anti-horaire avec la clé fournie. (Fig. 10)
12. Manipulation du moteur et de la pièce à main
Fig.9
Attention
• Ne pas ouvrir la griffe pendant la rotation du moteur.
• Ne pas faire tourner le moteur si la griffe est en position OPEN ou si aucune fraise
n’est mise en place. Il y a un risque de surchauffe.
OPEN
LOCK
Défaites
Défaites
Défaites
Défaites
Jusqu'à l'arrêt complet
Dans certains laboratoires, des aspirations couplées sont utilisées. Le moteur peut ainsi être
connecté en série avec l’aspiration. Dans ce cas, la consommation électrique du moteur est
régulée, ce qui permet d’utiliser l’aspiration. Pour activer cette fonction, procéder comme suit.
Méthode de commutation du mode
Mettre l’Interrupteur général sur OFF. En appuyant sur l’Inverseur de sens de rotation,
remettre l’Interrupteur général sur ON. Un son Beep indique l'activation du mode Aspiration
couplée. Pour désactiver ce mode, répéter la manipulation précédente, 2 Beep courts
retentissent.
* Chaque fois que l'interrupteur est utilisé, il y a commutation du mode de fonctionnement
accouplé en mode non accouplé.
* La pompe à salive reconnue jusqu'à présent est de modèle EWL-560 fabriqué par KAVO.
11. Aspiration couplée à l’Ultimate XL K/D
9
