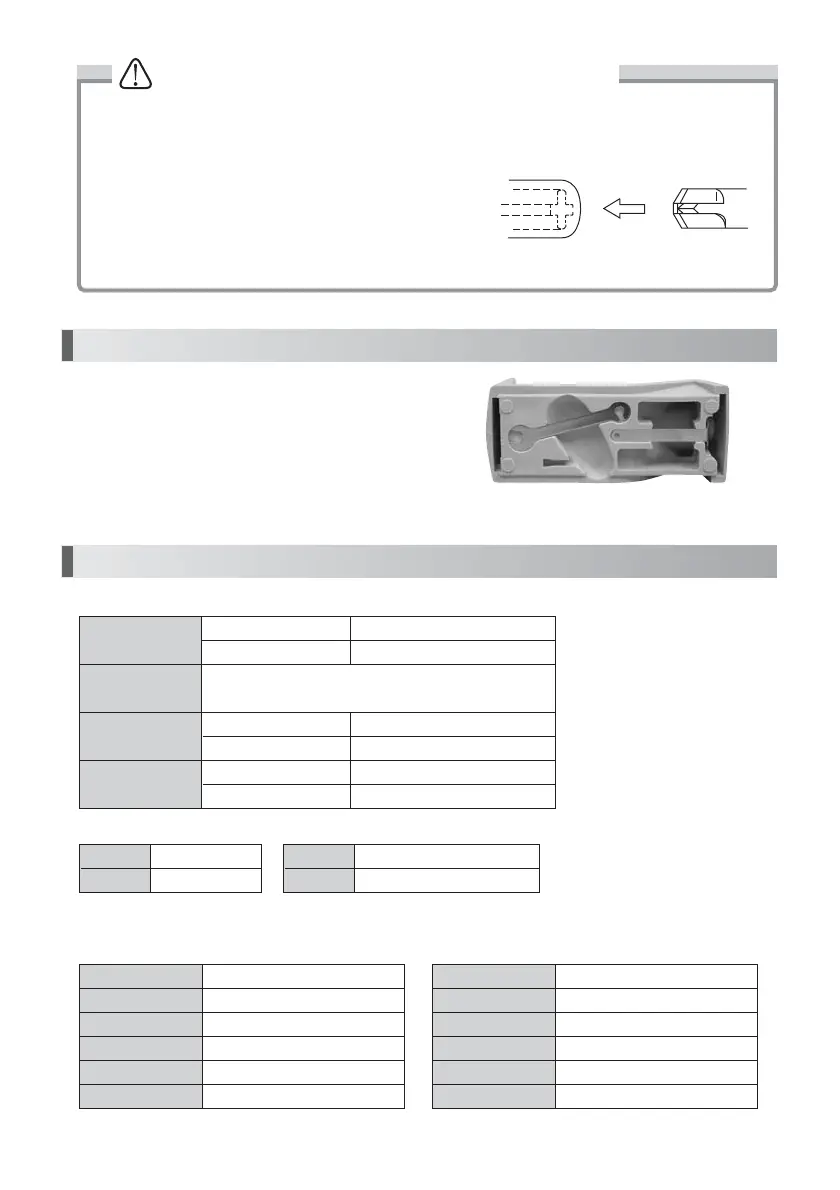

Fig.15
Tipo Torque/Tipo Compact
AVVERTENZA per il collegamento del manipolo!
Per collegare il manipolo al motore, ruotare
quest’ultimo in senso orario e serrare fermamente.
Se il mandrino non è agganciato in modo corretto,
il manipolo non può essere serrato
completamente. In questo caso, NON FORZARE.
Allentare il manipolo e ruotare leggermente la fresa
per riposizionare il mandrino. Ricollegare il
manipolo e serrare a fondo. (Fig. 15)
La base del supporto del manipolo può
contenere gli strumenti di manutenzione e un
mandrino di ricambio (in vendita a parte).
(Fig. 16)
13. Supporto del manipolo
14. Caratteristiche tecniche
Fig.16
Pedale
Modello
Peso
FC-64
460g
Manipolo
Modello
Peso
Supporto del manipolo
120g
Unità di controllo
Modello
Alimentazione
Peso
Dimensioni
Ultimate XL-K
Ultimate XL-D
AC120V 50-60 Hz
AC230V 50-60 Hz
Ultimate XL-K
Ultimate XL-D
Ultimate XL-K
Ultimate XL-D
NE231
NE232
3,2kg
3,3kg
W90 × D270× H230 mm
W81 × D270× H230 mm
Manipolo motorizzato
1 ) Tipo Torque
Modello
Velocità di rotazione
Torque Massimo
Peso
Dimensioni
Lunghezza del cordone
UMXL-T(P) 2M
1.000
~
50.000 rpm
8,7N·cm
215g (senza cordone)
L151× ø 29mm
2,0m
2 ) Compact Type
Modello
Velocità di rotazione
Coppia massima
Peso
Dimensioni
Lunghezza del cordone
UMXL-C 2M
1.000
~
50.000 rpm
6 N·cm
181g (senza cordone)
L144 x ø 27mm
2,0m
