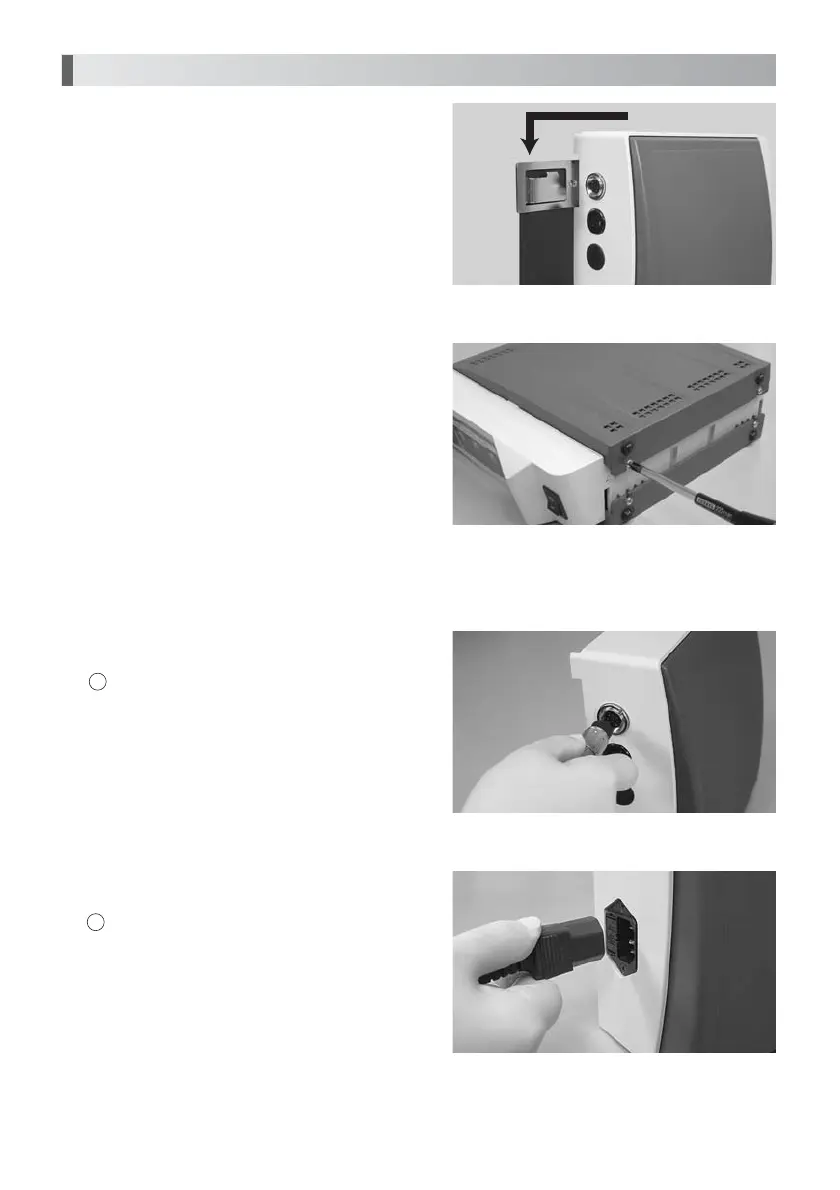

1. Collegamento dell'unità di controllo
(1) Modello ULTIMATE XL-K
Praticare un foro per allineare il modelle
fornito con la parte interna del lato destro del
banco di lavoro. Montare un supporto
utilizzando le viti e dado forniti e montare
l’unità inserendo la leva del supporto
nell’apertura posta sul retro dell’unità. (Fig. 1)

(2) Modello ULTIMATE XL-D (opzionale)
Il modello ULTIMATE XL-D può essere
disposto sia verticalmente sul piano di lavoro
sia fissandolo al lato destro del piano stesso
oppure ancora sulla parete usando l'apposita
staffa opzionale.
In caso d'installazione alla staffa è innanzi
tutto necessario rimuovere il coperchio
mediante estrazione delle due viti ubicate sul
lato inferiore dell'unità di controllo. (Fig. 2)
2. Modalità di collegamento delle varie parti
Fig.1
Fig.2
2. Collegamento del motore
Allineare ed inserire l’attacco del motore nella
     Presa del motore e avvitare la ghiera fino in
fondo. (Fig. 3)
Fig.3
3.
Collegamento del cavo di alimentazione
Inserire la spina del cavo d’alimentazione nella
     Porta fusibili posta sulla parte posteriore
dell’unità ed allinearla secondo la
configurazione. (Fig. 4)
Fig.4
