NSK ULTIMATE XL-K - Limiteur de Vitesse; Procédure Opératoire de la Turbine À Air (Option); Protection du Circuit Électronique

1. Appuyer sur le Commutateur turbine-moteur. La lampe témoin verte s'allume et la turbine
est sélectionnée.
2. • Lorsque le mécanisme de service automatique est mis sur OFF ;
la turbine tourne si l’on appuie sur la commande au genou ou sur le Connecteur de
commande de la pédale.
• Lorsque le mécanisme de service automatique est mis sur ON ;
et 2 secondes après que l'on ait appuyé sur l'interrupteur de service automatique, puis sur
la Commande au genou ou sur le Connecteur de commande de la pédale, la turbine
se met en route et continuera à tourner même si l'on relâche la Commande au genou
ou le Connecteur de commande de la pédale.
3. Pour annuler le mécanisme de service Automatique, appuyer, de nouveau, sur la
Commande au genou ou sur la pédale de commande, ou bien appuyer sur
l’interrupteur de service Automatique.
Lorsque la turbine est en service, la commande de changement du sens de rotation en
appuyant sur l’Inverseur de sens de rotation émettra un son électronique mais n’aura
aucun effet.
4. Lorsque l'on appuie, de nouveau, sur le Commutateur turbine/moteur, la lampe témoin
s'éteindra et le micro moteur se mettra en service.
48
5
6
8
5
6
6
5
9
8
6
6
5
5
7
7
11
10
10

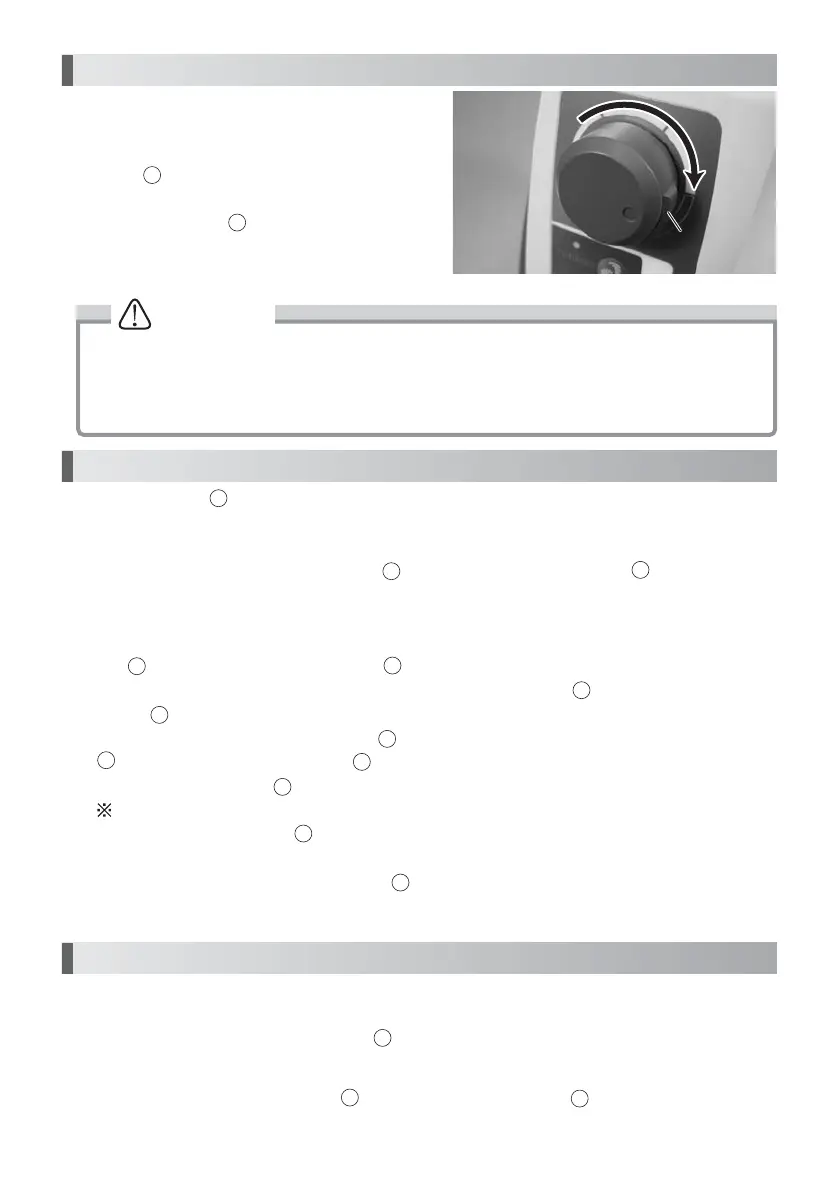

Pour utiliser une fraise ronde ou une fraise de
fissure de faible diamètre à une vitesse de
rotation supérieure à 40.000 tours, appuyer sur
la butée de limitation de vitesse et consigner
la vitesse désirée dans la limite de 50.000 tours
en faisant tourner le Variateur de vitesse de
rotation. (Fig.7)
4. Limiteur de vitesse
5. Procédure opératoire de la turbine à air (option)
Un système interne protége le circuit électronique et le moteur d’une sur-tension ou d’une
utilisation trop intensive. Dans ces conditions, l'alimentation électrique vers le moteur est
coupée et un code d'erreur s’affiche sur l’Affichage digital.
Méthode d'annulation de la protection du circuit électronique
Remise en fonction : appuyer sur la Commande au genou ou le Connecteur de
commande de la pédale.
6. Protection du circuit électronique
Fig. 7
Attention
L'utilisation de l’appareil à une vitesse supérieure à 40.000 tours n'est possible que
lorsque le fabricant ou le revendeur de l'instrument rotatif (fraise, etc.) fixent la vitesse de
rotation admissible à plus de 40.000 tours. Il ne faut jamais utiliser l’appareil à la vitesse
supérieure à la vitesse de rotation admissible.
Butée de limitation de vitesse
Butée de limitation de vitesse
Butée de limitation de vitesse
