4. Branchement de la pédale (ULTIMATE XL-D)
Insérer la prise de la pédale au niveau du Connecteur situé sur la face arrière du boîtier
de contrôle.

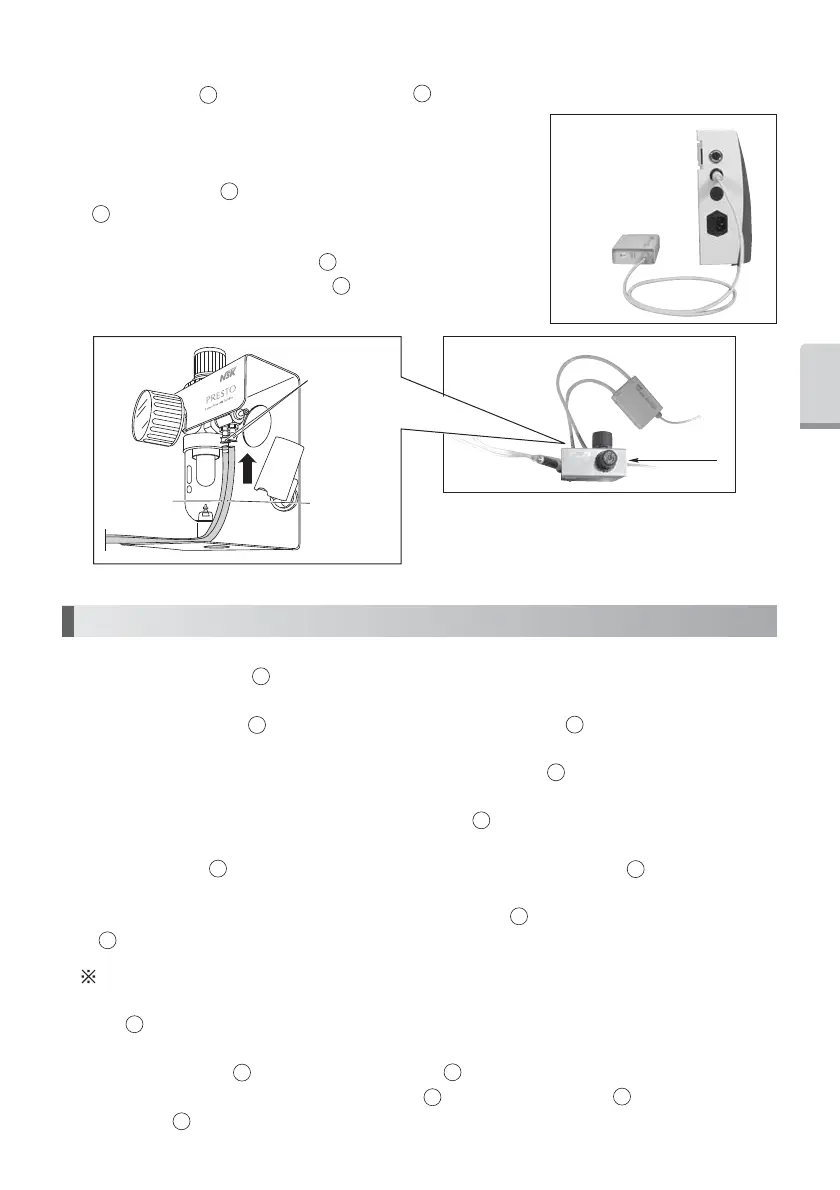

5. Mise en place de la turbine à air (option)
Insérer la fiche de Adaptateur de turbine dans son
Connecteur pour adaptateur de turbine situé sur la face
arrière du boîtier de contrôle. (Fig. 5)
Insérer les 2 tuyaux flexibles de Adaptateur de turbine
dans le port de raccordement du Connecteur de
commande de la pédale de commande du circuit d'air. (Fig.6)
1. Brancher le cordon d’alimentation à la prise secteur.
2. Assurez-vous que le Variateur de vitesse de rotation soit au minimum (tourner le bouton
vers la gauche).
3. Mettre l’Interrupteur Marche/arrêt sur ON et s'assurer que la Lampe témoin située sur
le côté droit de l'interrupteur s'allume.
4. Sélectionner le sens de rotation en agissant sur l’Interrupteur d’inversion de sens de
rotation. A chaque impulsion sur la touche, le sens de rotation s’inverse. (FWD.) ou (REV.).
5. Préréglez la vitesse de la rotation maximale avec le Bouton de réglage de vitesse de
rotation.
6. Appuyer sur la Commande au genou pour l’ULTIMATE XL-K et sur le Connecteur de
commande pour l’ULTIMATE XL-D, le moteur commence à tourner La vitesse de rotation
peut être contrôlée selon la force que l’on effectue sur la Commande au genou ou le
Connecteur de commande de la pédale.
Pour une vitesse constante programmée
Lorsqu'on souhaite fixer une vitesse constante dans la gamme de vitesses et que l'on appuie
sur l’interrupteur de moteur pendant que l'appareil est à la vitesse désirée, la lampe
témoin du moteur clignote et la vitesse de rotation est maintenue même après le
relâchement de la Commande au genou ou Pédale de commande. Pour annuler cette
vitesse constante, appuyer, de nouveau, sur Automatique ou sur la Commande au
genou ou Connecteur de commande à pédale de commande.
47
7
5
6
5
5
5
6
6
6
7
9
3
3
6
6
10
10
11
12
14
17
Fig.6
Sortie Entrée
Sortie
Entré
AÉREZ DANS
A l'XL-D/K
Port de raccordement de la pédale de commande
3. Mise en route
Fig.5
Raccordement
e turbine
Fiche de
raccordement
Français
