28
NOTE:
1. Una volta attivata questa funzione, essa darà il consenso all’accensione della fonte di calore sostitu-
tiva (tramite un segnale in 230V~50Hz ai morsetti indicati come “Other thermal”) nel caso in cui la
temperatura esterna scenda sotto il valore specicato nel parametro “Temp Gen. Cal. Agg“, oppure
nel caso in cui si attivi la “Modalità emergenza”;
2. Nel caso in cui si selezioni la “Logica 1” oppure la “Logica 2“, la fonte di calore sostitutiva dovrà essere
impostata in maniera tale da produrre acqua calda con un set pari a quello scelto per la pompa di ca-
lore, tale impostazione inoltre dovrà essere eseguita manualmente dall’utente, in quanto la pompa
di calore fornisce solamente un consenso senza la possibilità di modicare il valore del set produzio-
ne acqua calda sulla fonte di calore sostitutiva;
3. Nel caso in cui si selezioni la “Logica 2” l’impianto dovrà essere progettato in modo tale da alimentare
il lato terminali d’impianto e il lato ACS con acqua alla stessa temperatura (quindi i terminali lato im-
pianto dovranno necessariamente prevedere apposite valvole miscelatrici per garantire una corretta
gestione dell’acqua calda in ingresso);
4. è necessario installare la sonda acqua aggiuntiva a valle della valvola 3 vie (maggiori informazioni
sul manuale d’installazione);
5. Il valore massimo per il set a caldo è di 60°C;
6. Se si utilizza questa funzione non sarà possibile abilitare le eventuali resistenze elettriche aggiuntive
(Resist Elet Optional);
7. Se attivata la relativa funzione (paragrafo 8.3), il valore di questi parametri sarà salvato in memoria e
reimpostato automaticamente dopo un eventuale caduta di tensione.
Gen. Cal. Aggiuntivo
Gen. Cal. Aggiuntivo: Attiva
Temp Gen. Cal. Agg: -20°C
Logica 1
7.8. Impostare una fonde di calore aggiuntiva (Gen. Cal. Aggiuntivo)
Una volta entrati nella funzione “Gen. Cal. Aggiuntivo”,
sarà possibile attivare o disattivare la fonte di calore
sostitutiva, impostare la soglia di temperatura esterna
sotto la quale attivarla al posto della pompa di calore,
oltre alla logica con cui gestire la sostituzione; le logi-
che disponibili sono:
t Logica 1: questa logica permette di dare il con-
senso al funzionamento della fonte di calore so-
stitutiva per soddisfare le richieste del solo lato
impianto; la valvola 3 vie sarà bloccata su questo
lato ed eventuali richieste da parte del lato ac-
qua calda sanitaria, saranno soddisfatte usando
la resistenza elettrica del serbatoio ACS (se presente);
t Logica 2: questa logica permette di dare il con-
senso al funzionamento della fonte di calore
sostitutiva per soddisfare le richieste sia del lato
impianto che del lato acqua calda sanitaria; man-
tenendo attiva la gestione da parte dell’unità
della valvola deviatrice;
t Logica 3: questa logica disabilita la pompa di
calore e attiva un segnale in 230V ai morsetti
“Other thermal” (maggiori informazioni sul ma-
nuale d’installazione), con il quale attivare la fon-
te di calore integrativa, che funzionerà in manie-
ra stand alone rispetto all’unità S1 E;
Alla ne la pressione del tasto in alto a destra permet-
terà di salvare i dati inseriti;
29

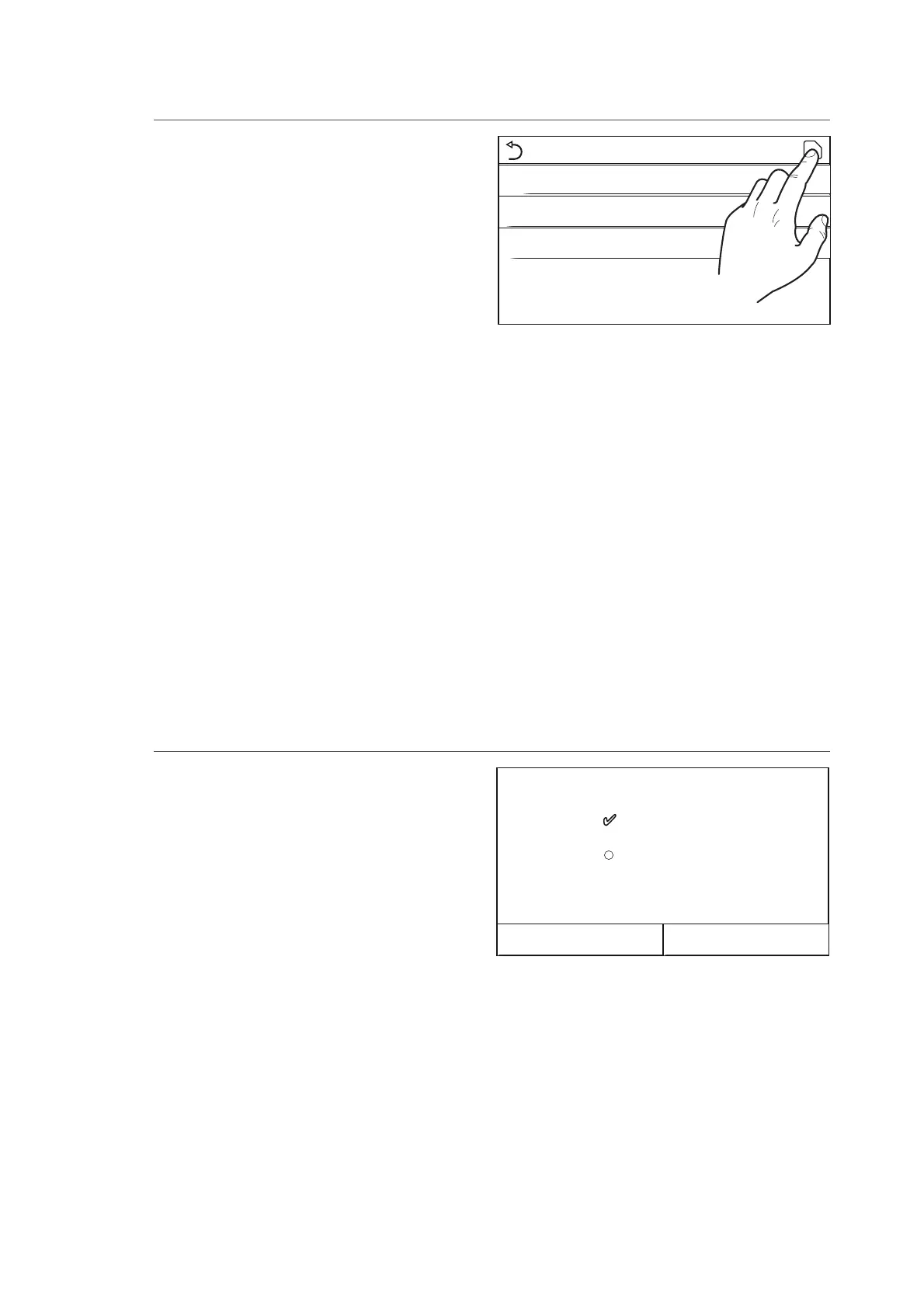

Una volta entrati nella funzione “Resist Elet Optional”, sarà
possibile attivare o disattivare l‘eventuale resistenza elettri-
ca aggiuntiva; tale resistenza potrà essere resistenza singola
o a doppio stadio (nel caso di una doppio stadio sarà possi-
bile decidere se usare uno o entrambi gli stadi specicando
il numero di resistenze nel primo parametro), impostare la
soglia di temperatura esterna sotto la quale attivarla al po-
sto della pompa di calore; ATTENZIONE: al ne di assicura-
re il minor dispendio di energia si consiglia di utilizzare
la “Logica 1”; Alla ne la pressione del tasto in alto a destra
permetterà di salvare i dati inseriti;
NOTE:
1. Una volta attivata questa funzione, essa darà il consenso all’accensione delle resistenze elettriche
aggiuntive (tramite un segnale in 230V~50Hz ai morsetti indicati come “KM1” e “KM2“, nel caso si
utilizzi una resistenza singola usare solamente i morsetti “KM1”) nel caso in cui la temperatura ester-
na scenda sotto il valore specicato nel parametro “T Res Elettrica“, oppure nel caso in cui si attivi la
“Modalità emergenza”;
2. È necessario installare la sonda acqua aggiuntiva a valle della resistenza elettrica (maggiori informa-
zioni sul manuale d’installazione);
3. Se si utilizza questa funzione non sarà possibile abilitare l’eventuale onte di calore aggiuntiva (Gen.
Cal. Aggiuntivo);
4. La Logica 2 non è disponibile;
5. La resistenza elettrica deve essere installata a valle della valvola 3 vie (lato terminali d’impianto);
6. La richiesta ACS verrà soddisfatta dalle resistenza elettrica nel serbatoio ACS (se presente);
7. Se attivata la relativa funzione (paragrafo 8.3), il valore di questi parametri sarà salvato in memoria e
reimpostato automaticamente dopo un eventuale caduta di tensione.
Resist Elet Option
Resist Elet Optional: 1
T Res Elettrica: -15°C
Logica: 1
7.9. Impostare una resistenza aggiuntiva (Resist Elet Optional)
Una volta entrati nella funzione “Sensore Ambiente”,
sarà possibile specicare se abilitare la sonda remota
di temperatura ambiente (per maggiori informazioni
sul componente fare riferimento al manuale d’instal-
lazione) installata. Una volta selezionata la logica desi-
derata, premere il tasto “OK” per confermare.
Sensore Ambiente
Attivo
Non Attivo
OK Cancella
NOTE:
1. l’opzione “T ambiente“ nella funzione “Temp di Controllo“ sarà disponibile solo se si attiva il Sensore
Ambiente;
2. Se attivata la relativa funzione (paragrafo 8.3), il valore di questi parametri sarà salvato in memoria e
reimpostato automaticamente dopo un eventuale caduta di tensione.
7.10. Impostare la presenza della sonda remota di temperatura ambiente (Sensore Ambiente)
