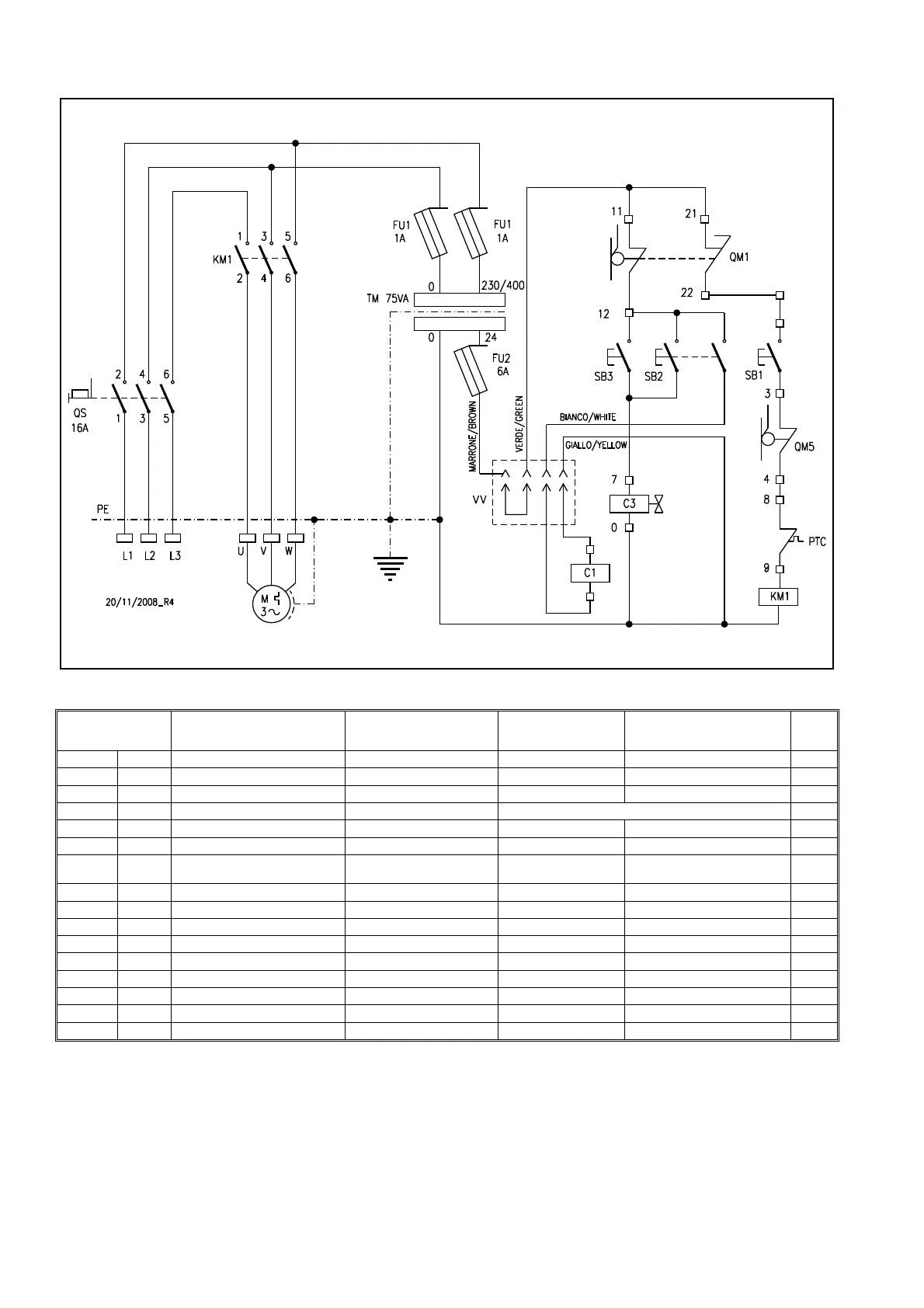

SCHEMIELETTRICI
Schemaelettricotrifase
WIRINGDIAGRAM
Threephasewiringdiagram
10
Rif.
Ref.
Descrizione Description
Marca
Brand
Articolo
Article
Q.tà
Q.ty
C1 ELM Elettromagnete Electromagnet WARNEREL. TT6-124V50Hz
1
C3 ELV Elettrovalvola Electro-valve OILSISTEM 24VAC50/60HzED100%
1
FU1-FU2 F1-F2 Portafusibili Fusecarrier WEBER PCH10x38+CH10x38
3
PTC F3 Limitatoreditemperatura Temperaturelimiter Integratonelmotore/Integrateinthemotor
1
QM1 FC1 Microinterruttoresensorefune Cablesensormicroswitch PIZZATO FR1454
1
QM5 FC2 Finecorsasalita Ascentlimitswitch PIZZATO FR654
1
QS IG Interruttoregenerale Masterswitch SPRECHER LA2-12-1753+LFS2-N-6-175
+LA2-12-C4
1
KM1 K1 Teleruttore Contactor 24V50/60Hz
1
M M Motoreelettrico Electricmotor 230V/400V50Hz
1
SB1 P1 Pulsantesalita Liftingpushbuttons 1NO
1
SB2 P2 Pulsantediscesa Loweringpushbuttons 2NO
1
SB3 P3 Pulsantestazionamento Parkingpushbutton 1NO
1
TM TR Trasformatore Transformer C.E. 230-400/24V75A50/60Hz
1
VV VV ConnessioneFaston Fastonconnection
Morsetti Terminals CABUR CBD22.5mmq
3
Morsetti Terminals CABUR TE4/D-TE4/04mmq
1
