OMA 511 - PACKING, TRANSPORT AND STORAGE

IMBALLAGGIO,TRASPORTOE
STOCCAGGIO
LEOPERAZIONIDIIMBALLAGGIO,SOLLEVAMENTO,MOVI
-
MENTAZIONE,TRASPORTOEDISIMBALLODEVONOESSERE
AFFIDATEESCLUSIVAMENTEAPERSONALECHESIA
ESPERTOINTALIOPERAZIONIECHECONOSCABENEIL
SOLLEVATOREEDILPRESENTEMANUALE
IMBALLAGGIO
Ilsollevatorevienespeditosmontatoneiseguentipezzi:
Pesodiunpezzo(Kg)
1 Basamento Kg150
1 Colonnalatocomandocompleta Kg260
1 Colonnalatooppostocompleta Kg200
2 Braccilunghi Kg70
2 Braccicorti Kg60
1 Pedanadicoperturabasamento Kg30
4 Salvapiedi Kg2
1 Assiemecentralina Kg30
1 Paccoaccessori Kg10
contenente:
4Kitbloccaggiobraccioconspina
Viterie
Ilsollevatore,adeccezionedelbasamentospeditoseparatamente,
vieneinviatoinunagabbiadilegno(Figura1)delpesomediodi
circa690Kg.
SOLLEVAMENTOEMOVIMENTAZIONE
Legabbieinlegnopossonoesseresollevateespostatesiacon
carrellielevatori(fig.1)checongruocarriponte(fig.2).Nelcasodi
movimentazionecongruocarriponte,legabbiedevonoessere
sempreimbracateconminimo2fasce.Ilbasamentodeveessere
movimentatoesclusivamentecongru,utilizzandoimbracaturee
sempreaccompagnatodaunasecondapersonaalfinedievitare
oscillazionipericolose(fig.3).

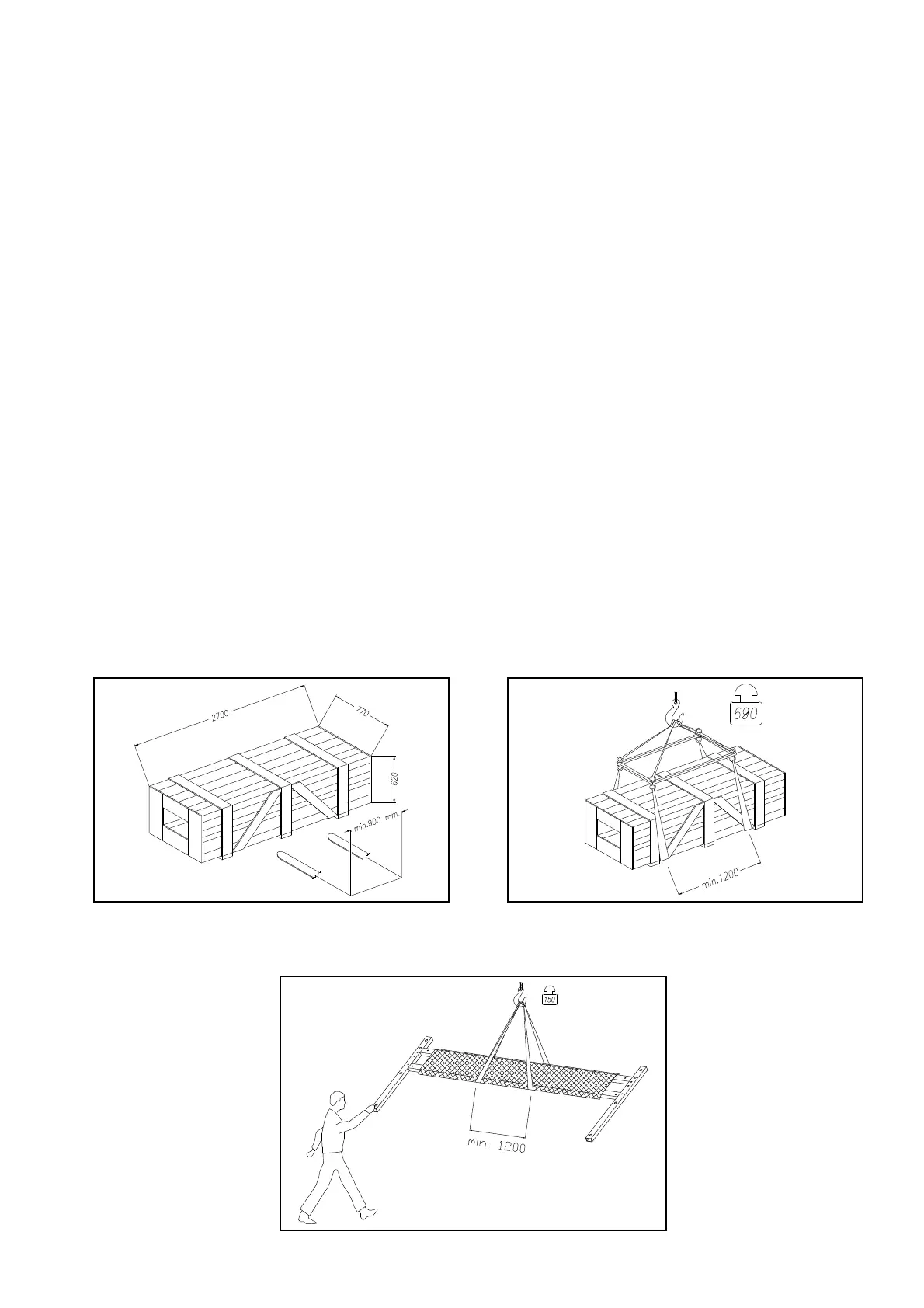

Fig.1
Imezzisceltidevonoessere
idoneialsollevamentoeallo
spostamentoinsicurezza,te
-
nendocontodidimensioni,
peso,baricentro,sporgenzee
partidelicatedanondanneg
-
giare.
Fig.3
PACKING,TRANSPORTAND
STORAGE
ALLPACKING,LIFTING,HANDLING,TRANSPORTAND
UNPACKINGOPERATIONSARETOBEPERFORMEDEXCLU
-
SIVELYBYEXPERTPERSONNELWITHKNOWLEDGEOFTHE
LIFTANDTHECONTENTSOFTHISMANUAL
PACKING
Theliftisshippeddisassembledintothefollowingparts:
Weight
1 Base 150kg
1 Completecommandpost 260kg
1 Othersidecompletepost 200kg
2 Longarms 70kg
2 Shortarms 60kg
1 Basecoverplate 30kg
4 Footguard 2kg
1 Hydraulicpowerpack 30kg
1 Accessorypackage 10kg
thatcontain:
4 Armlockkitwithpin
Nutsandbolts
Withtheexceptionoftheseparatebase,theliftisshippedina
woodencrate(Fig.1),weighingapprox.690kg.
LIFTINGANDHANDLING
Thewoodencratesmaybeliftedandmovedwithalifttruck(Fig.1)
craneorbridgecrane(Fig.2).
Ifeitherofthelattertwoareused,cratesmustbeharnessedwith
atleast2slings.
Thebasemayonlybehandledwithacraneandappropriatesling,
andmustalwaysbeaccompaniedbyasecondpersoninorderto
avoiddangerousswinging(fig.3)
Fig.2
Theequipmentchosenmustbe
suitableforsafeliftingandmo
-
ving,bearinginmindthedimen
-
sionsandweight.
3
