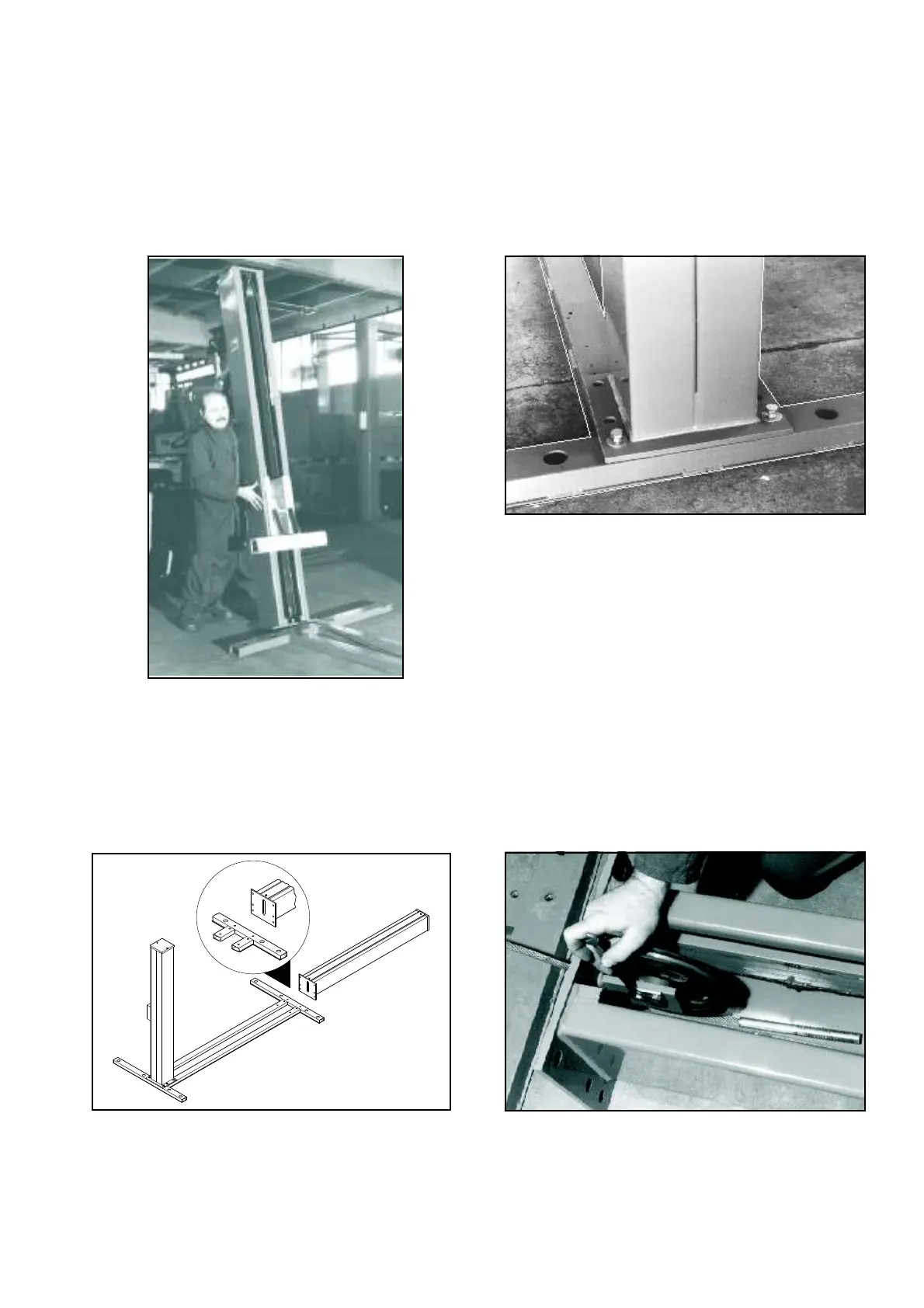

MONTAGGIOCOLONNE
1-Posizionarelacolonnacomandosulbasamentocomeindicato
inFig.35edinserire2bullonisenzaserrare(Fig.36).
I
ATTENZIONE:
durantequestaoperazioneèindispensabilefareattenzionea
nonschiacciarelafunediacciaioedilcavettodelmicrointer
-
ruttorefralapiastradellacolonnaedilbasamento.Perevitare
danniafuneecavettosidevonoteneretiratimentresiposi
-
zio-nalacolonna.
Fig.35
2-posizionarelacolonnaliberasdraiataaterravicinaalbasa-
mentocomeindicatoinfig.37.
3-NellacolonnaliberasvitarelevitiTEM8x16dellalamaferma-
pernocomeindicatoinfig.38,sfilareilpernodellapuleggiaeto
-
glierelapuleggiadallasede(fig.39).
Fig.37 Posizionamentodellasecondacolonna
Fig.37 Positioningthesecondpost
POSTASSEMBLY
1-PositionthecommandpostonthebaseasshowninFig.35and
insert2boltswithouttighteningthem(Fig.36).
I
WARNING:
whiledoingthisoperationbeverycarefulnottocrushthe
steelcableandthemicroswitchwirebetweenthepostplate
andthebase.Damagecanbeavoidedbykeepingthecable
andthewiretautwhilepositioningthepost.
Fig.36 Fissaggioprovvisoriodellacolonna
Fig.36 Temporarypostconnection
2-positionthefreepostlayingonthegroundclosetothebaseas
showninfig.37.
3-Loosenthescrews(TEM8x16)ofthepinstoppingplateinto
thefreepost,asshowninfig.38,pullingoutthepulleypinandre
-
movingthepulleyfromitsseat(fig.39).
Fig.38 Smontaggiodellapuleggia
Fig.38 Pulleydemounting
21
