Matriz de audio modular
con conexión IP

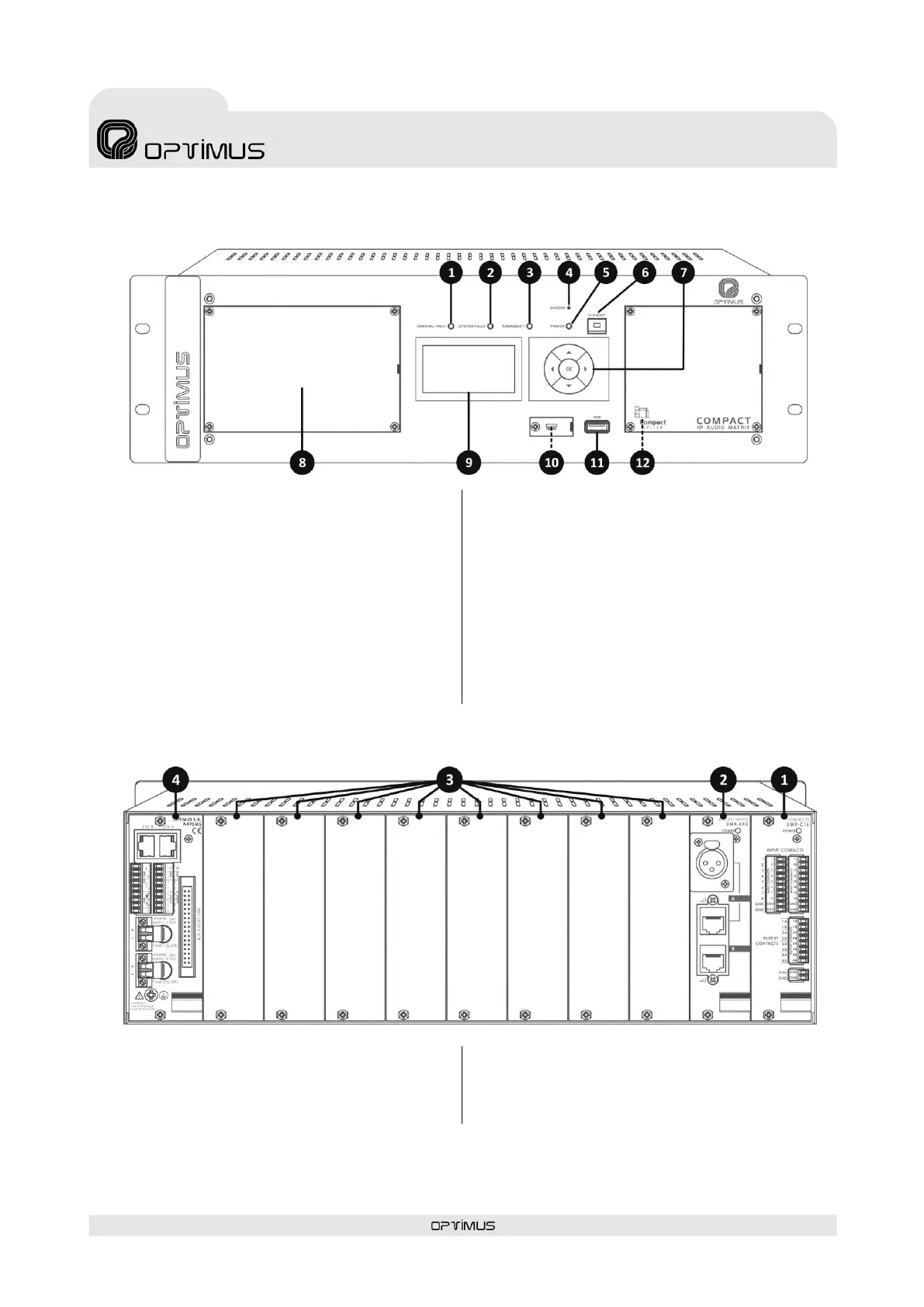

2. VISTA FRONTAL
(1) Indicador luminoso GENERAL FAULT. Led amarillo indi-
cador de alarma en el sistema.
(2) Indicador luminoso SYSTEM FAULT. Led amarillo indica-
dor de error interno del equipo.
(3) Indicador luminoso EMERGENCY. Led rojo indicador de
emergencia. Permanece encendido mientras el sistema
está en Modo Emergencia.
(4) Zumbador (BUZZER). Indicador acústico. Indica recep-
ción de una alarma del sistema.
(5) Indicador POWER. Indica que el equipo recibe alimenta-
ción.
(6) Pulsador STANDBY. El equipo entra en modo de bajo
consumo, desactivando los programas musicales.
(7) Teclas de navegación y selección OK/CANCEL.
(8) Panel ciego frontal. Permite incorporar el módulo de
ME-200B (panel de bomberos de alarma por voz).
(9) Display.
(10) Conector CONSOLE. Conector mini USB. Permite moni-
torizar el sistema. Sólo personal especializado.
(11) USB frontal para entrada musical.
(12) Puente interno para desactivación de la alarma acústica
al producirse un fallo SYSTEM FAULT (ver apartado 14).
3. VISTA POSTERIOR
1) Slot 1 – Tarjeta UMX-C16. Tarjeta de contactos de
entrada y salida. Ver apartado 7. UMX-C16.
2) Slot 2 – Tarjeta UMX-EA3. Tarjeta de 2 entradas de audio.
Ver apartado 8.UMX-EA3.
3) Slots 3 a 10 – Placas ciegas. Permiten la ampliación del
sistema con tarjetas UMX-C16, UMX-EA3, UMX-2M3,
UMX-2SA, UMX-2SB o UMX-MC6.
4) Módulo de alimentación y control. Ver apartado 3.1.
