COMPACT versión 5.0.002
14
Matriz de audio modular
con conexión IP
COMPACT
R + D Department
NÚMERO
DE DIPSWITCH
A/B CONTACTO SECO
(*)
CONTACTO B
REFERENCIADO A MASA
CONTACTO
DE SALIDA 1
1
OFF
OFF
2
OFF
OFF
3
OFF
ON
CONTACTO
DE SALIDA 2
4
OFF
OFF
5
OFF
OFF
6
OFF
ON
CONTACTO
DE SALIDA 3
7
OFF
OFF
8
OFF
OFF
9
OFF
ON
CONTACTO
DE SALIDA 4
10
OFF
OFF
11
OFF
OFF
12
OFF
ON
SW1
CONFIGURACIÓN DE LOS CONTACTOS DE SALIDA

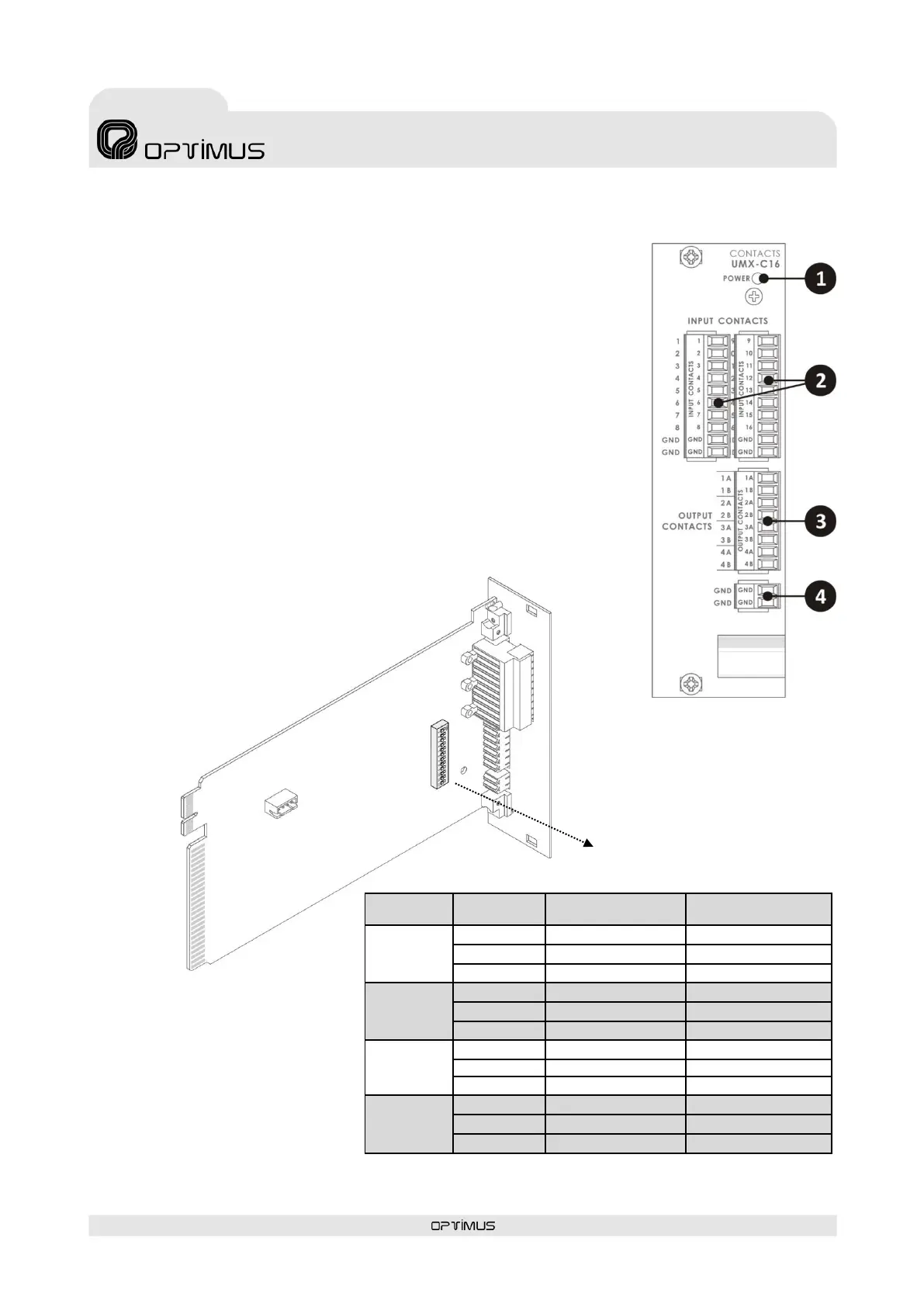

7. UMX-C16
Tarjeta de 16 contactos de entrada y 4 contactos de salida. Ocupa el slot 1 del COMPACT.
Pueden insertarse tarjetas UMX-C16 adicionales en los slots 3 a 10.
1) Indicador luminoso POWER
LED indicador de alimentación. No extraiga la tarjeta si está encendido.
2) Contactos de entrada INPUT CONTACTS
Contactos de entrada 1 a 16. Pueden utilizarse en sistemas de evacuación (como contac-
tos de activación, reset…) o como contactos de entrada de propósito general. La funcio-
nalidad se configura a través del software Call Point.
Pueden ser supervisados (el sistema detecta cortocircuito o línea abierta).
El tiempo de detección del pulso de activación de los contactos de entrada es configura-
ble a través del software Call Point (0-50-100-200-300-400-500-1000-1500-2000 milise-
gundos).
3) Contactos de Salida OUTPUT CONTACTS
La tarjeta dispone de 4 salidas independientes. Cada salida dispone de dos contactos (A
y B) configurables mediante unos DIPswitchs internos (contactos secos o referenciados a
masa). Para su configuración vea el apartado 7.1. La funcionalidad se configura a través
del software Call Point.
4) Contactos GND (masa)
7.1. UMX-C16 Configuraciones internas
*CONFIGURACIÓN DE FÁBRICA
Figura 21
Figura 22
