COMPACT versión 5.0.002
12
Matriz de audio modular
con conexión IP
COMPACT
R + D Department
Posición
10
9
8
7
6
5
4
3
2
1
UMX-C16
•
•
•
•
•
•
•
•
-
•
UMX-EA3
•
•
•
•
•
•
•
•
•
-
UMX-2M3
•
•
•
•
•
•
•
•
-
-
UMX-2SA
•
•
•
•
•
•
•
•
-
-
UMX-2SB
•
•
•
•
•
•
•
•
-
-
UMX-MC6
•
•
•
•
•
•
•
•
-
-
UMX-LNK
•
•
•
•
•
•
•
•
-
-

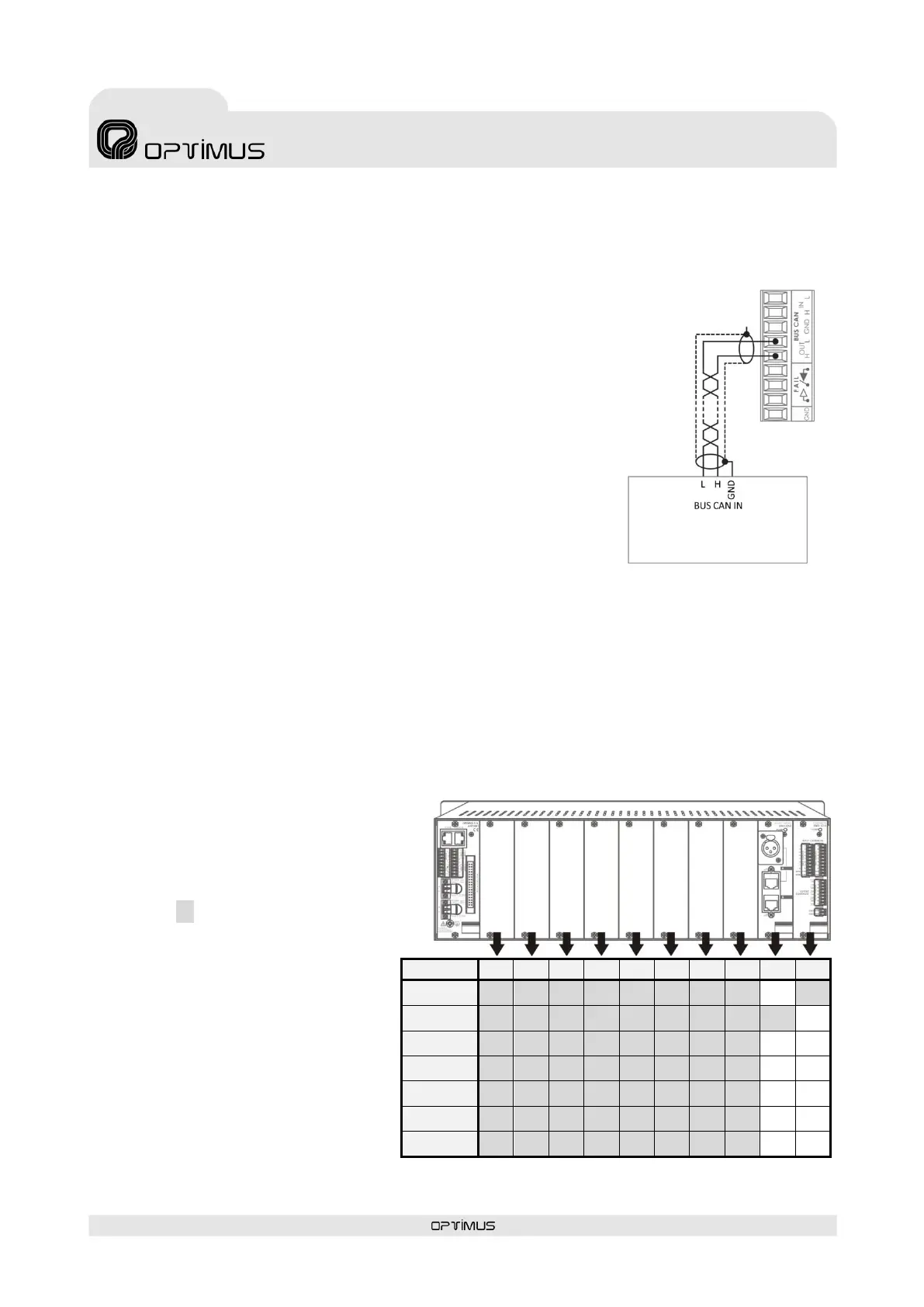

5.3. Conexión entre COMPACT y periféricos CAN
La matriz COMPACT debe comunicarse con los periféricos CAN de la instalación (pupitres
MD-30C, ME-200C, NS-CAN…) a una velocidad de transmisión de 33,3 kbit/s (en instalacio-
nes con unidades de expansión COMPACT-E la velocidad de transmisión debe ser de 500
kbit/s). Para ello es necesario modificar la velocidad de comunicación CAN de la matriz
siguiendo el apartado 5.1. Configuración de la velocidad de transmisión del bus CAN del
equipo COMPACT.
Para su conexión se recomienda la utilización de un cable de par trenzado y apantallado
AWG24. Vea la figura 18.
6. INSERCIÓN DE LAS TARJETAS
El modelo COMPACT incluye de serie una tarjeta UMX-C16 insertada en la posición 1 y una tarjeta UMX-EA3 en la posición 2. Los
espacios restantes (slots 3 a 10) están disponibles para la inserción de tarjetas UMX-C16, UMX-EA3, UMX-2M3, UMX-2SA, UMX-
2SB, UMX-MC6 o UMX-LNK. Todas estas tarjetas ocupan un slot excepto el modelo UMX-2SB que ocupa 4 slots.
La siguiente tabla muestra la compatibilidad de cada modelo de tarjeta respecto a la posición en la matriz.
• COMPATIBLE
- NO COMPATIBLE
Figura 19
(No conectado)
PERIFÉRICO CAN
(MD-30C, NS-CAN, ME-200C…)
Figura 18
