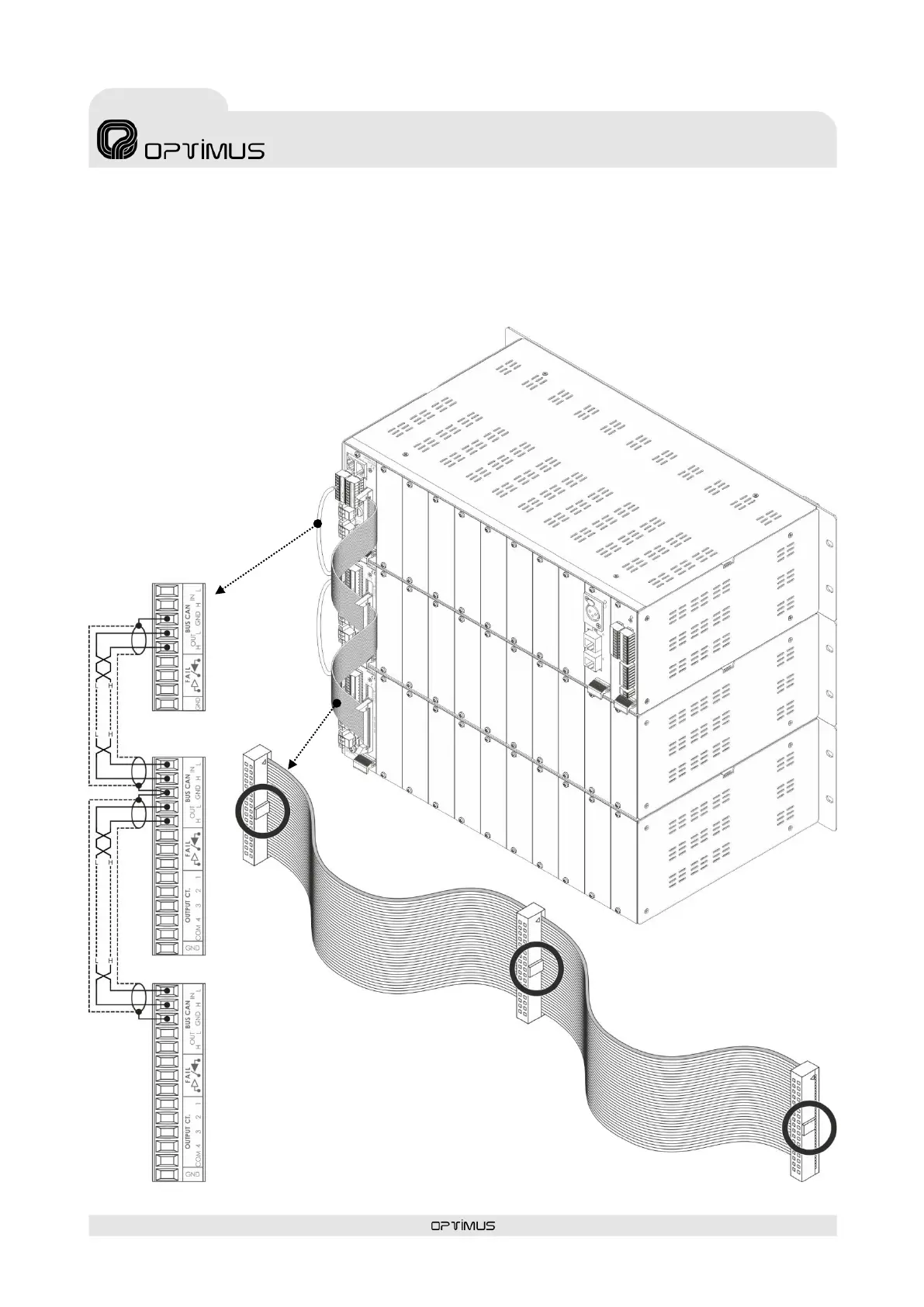

5.2. Conexión entre COMPACT y COMPACT-E
Utilice los conectores BUS AUDIO LINK y los contactos BUS CAN para unir la matriz COMPACT con las unidades COMPACT-E.
Por defecto, la velocidad de transmisión del bus CAN de la unidad COMPACT es de 500 kbit/s.
Para la conexión del bus CAN se recomienda la utilización de un cable de par trenzado y apantallado AWG24.
Figura 16
BUS CAN
Figura 17
BUS de AUDIO
