Matriz de audio modular
con conexión IP
5.1. Configuración de la velocidad de transmisión del bus CAN del equipo COMPACT
Mediante un PC equipado con tarjeta de red y conectado al equipo, bien a través de
un switch, o directamente a través de un cable de red, realice lo siguiente:

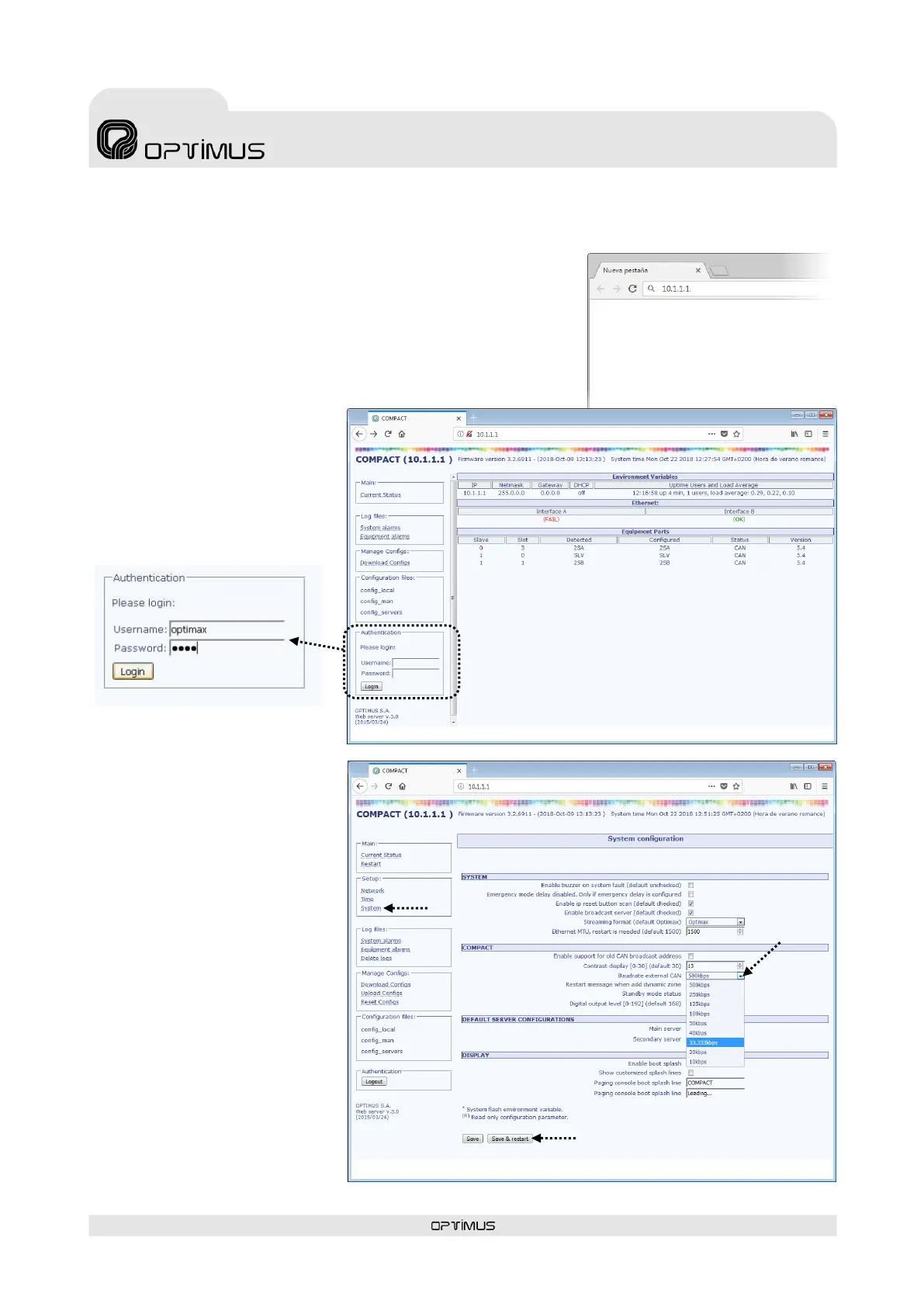

1. Desde el PC, abra un navegador, introduzca la dirección IP del equipo y pulse
INTRO. Por defecto la dirección IP es 10.1.1.1. Atención: El rango de direcciones
IP del equipo y las del PC deben coincidir. Si no es así, debe cambiar previamente
las configuraciones de red del PC o las del equipo para situarlos dentro del mismo
rango (por ejemplo, el PC podría tener la dirección IP 10.1.100.152). Vea el apar-
tado 12.1. Configuración de las direcciones de red del COMPACT.
2. Introduzca el nombre de usuario opti-
max, la contraseña 1933 y haga clic en
el botón Login.
3. Haga clic en System.
4. Modifique el parámetro Baudrate
external CAN. Si el equipo COMPACT
se comunica con una unidad esclava
COMPACT-E, ajuste la velocidad a 500
kbit/s (opción de fábrica). Si el equipo
COMPACT se comunica con otros peri-
féricos (MD-30C, ME-200C, NS-CAN…)
modifique la velocidad a 33.333 kbit/s.
5. Haga clic en Save & restart. Se guarda-
rán los cambios y el equipo reiniciará
automáticamente.
