Matriz de audio modular
con conexión IP
COMPACT
R + D Department

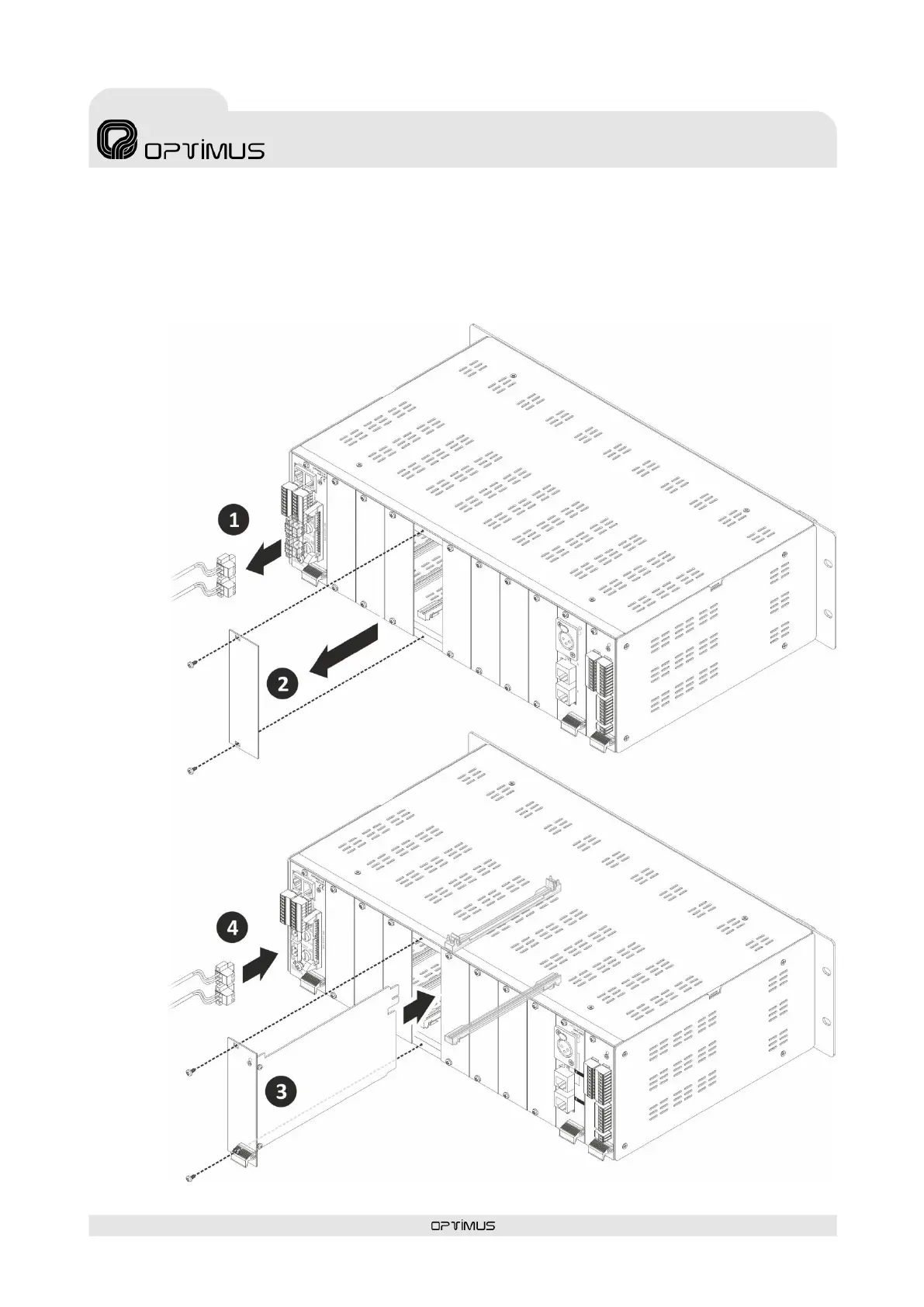

Para insertar una tarjeta proceda de la manera siguiente (para insertar la tarjeta UMX-2SB consulte el manual específico de dicho
modelo):
1) Desconecte la alimentación del equipo (regletas POWER SUPPLY 1 y POWER SUPPLY 2).
2) Retire la placa ciega posterior del slot donde desea insertar la tarjeta. Las tarjetas ocupan un slot excepto el modelo UMX-2SB
que ocupa 4 slots (vea el manual de la UMX-2SB para su colocación en el COMPACT).
3) Inserte la tarjeta encajándola en las guías del slot y fíjela mediante los dos tornillos de sujeción.
4) Conecte de nuevo la alimentación.
Figura 20
