SW2. UNIÓN ENTRE EL NEGATIVO
DE ALIMENTACIÓN Y CHASIS
Figura 8
CONEXIÓN DE LOS CONTACTOS DE SALIDA
COMO CONTACTOS SECOS
Figura 9
CONEXIÓN DE LOS CONTACTOS DE SALIDA
COMO CONTACTOS REFERENCIADOS A MASA
* UNIDOS
DIPSWITCH 1  ON*
DIPSWICTH 2  ON*
SEPARADOS
DIPSWITCH 1  OFF
DIPSWICTH 2  OFF
Figura 7
SW1. CONFIGURACIÓN DE LOS CONTACTOS DE SALIDA

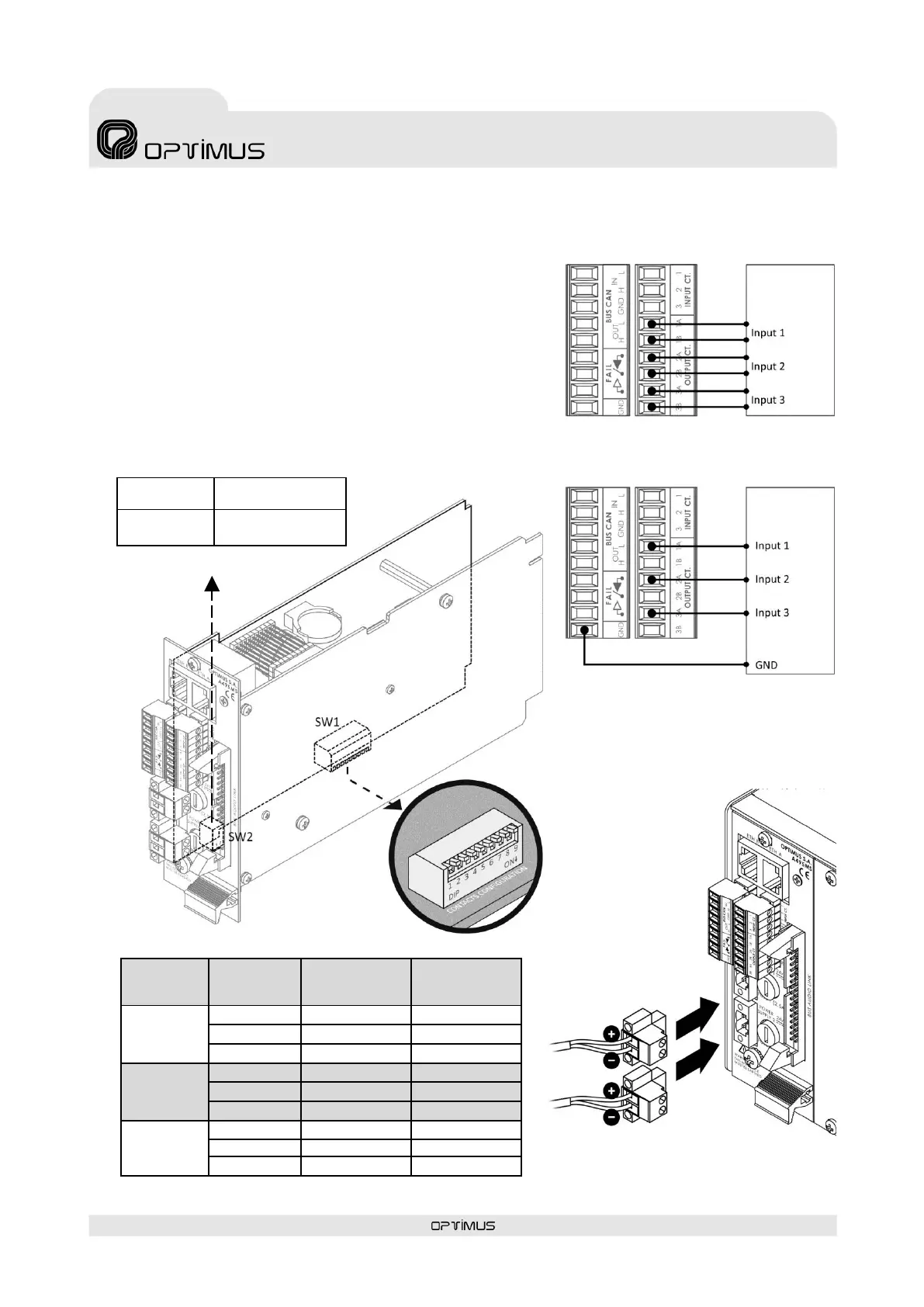

7) Contactos OUTPUT CT
Dispone de tres contactos de salida. Cada contacto está formado por
dos terminales (A y B) configurables, mediante unos DIPswitchs inter-
nos, como contactos secos o referenciados a masa. Para su configura-
ción vea la figura 7.
La funcionalidad y el estado de reposo (NC/NO) se configuran a través
del software Call Point. Pueden configurarse como contactos de propó-
sito general, o en sistemas de evacuación como contactos de notifica-
ción de fallo, indicador de Modo Emergencia activado…
Para su conexión como contactos secos siga la figura 8. Si desea con-
tactos referenciados a masa, siga la figura 9.
*CONFIGURACIÓN DE FÁBRICA
Figura 10
ALIMENTACIÓN
PRIMARIA
Figura 11
ALIMENTACIÓN SECUNDARIA
EQUIPO
EXTERNO
EQUIPO
EXTERNO
Figura 10
ALIMENTACIÓN
PRIMARIA
Figura 11
ALIMENTACIÓN
SECUNDARIA
*CONFIGURACIÓN DE FÁBRICA
