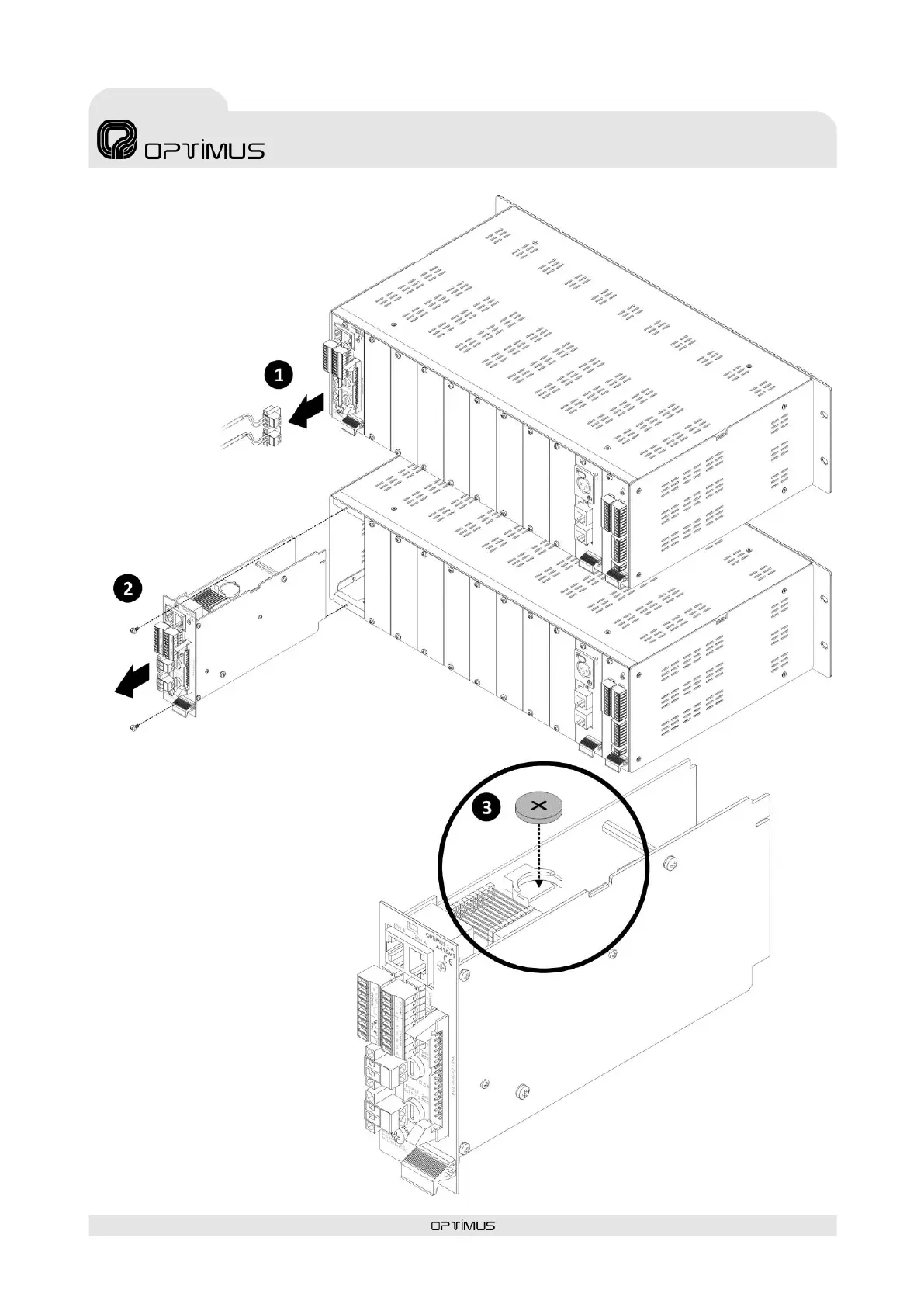

Procedimiento de colocación de la pila.
1) Desconecte la alimentación del equipo
(regletas POWER SUPPLY 1 y POWER
SUPPLY 2).
2) Extraiga el módulo de control.
3) Coloque la pila respetando la polaridad indicada en
el dibujo adjunto (positivo + en la parte superior).
4) Una vez colocado, inserte de nuevo
el módulo de control y conecte la
alimentación.
