Matriz de audio modular
con conexión IP
COMPACT
R + D Department
b) Fuente musical estereofónica

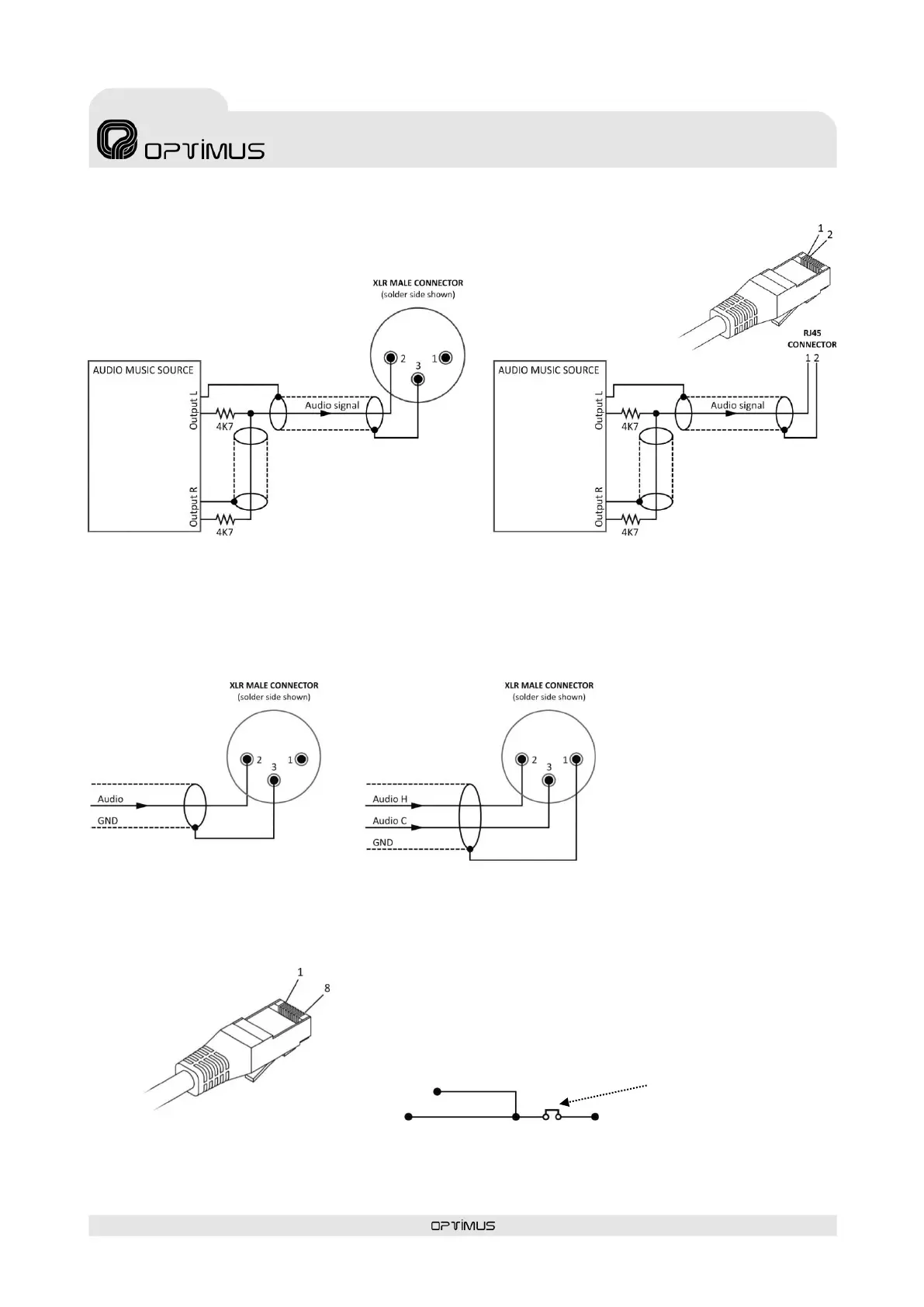

8.1.2. Conexión de un micrófono para avisos de megafonía
Pin número 1: Señal de AUDIO H (HOT)
Pin número 2: GND. Si la señal es balanceada, señal de AUDIO C (COLD)
Pin número 3: Contacto ACK (Acknowledge). Permite la sincronización con pupitres
externos (familia MD)
Pin número 6: Contacto de entrada de PRIORIDAD
Pin número 8
Pantalla
CONEXIÓN XLR
SEÑAL NO BALANCEADA
CONEXIÓN RJ45
CONEXIÓN XLR
SEÑAL BALANCEADA
CONEXIÓN XLR
Figura 30
Figura 31
Figura 32
Figura 33
CONEXIÓN RJ45
Figura 34
Puente interno
J8 (entrada A)
J7 (entrada B)
GND
