Philips 42PF9731D - Side I;O Panel (Entry

132BJ2.4U/BJ2.5U LA 7.
Circuit Diagrams and PWB Layouts

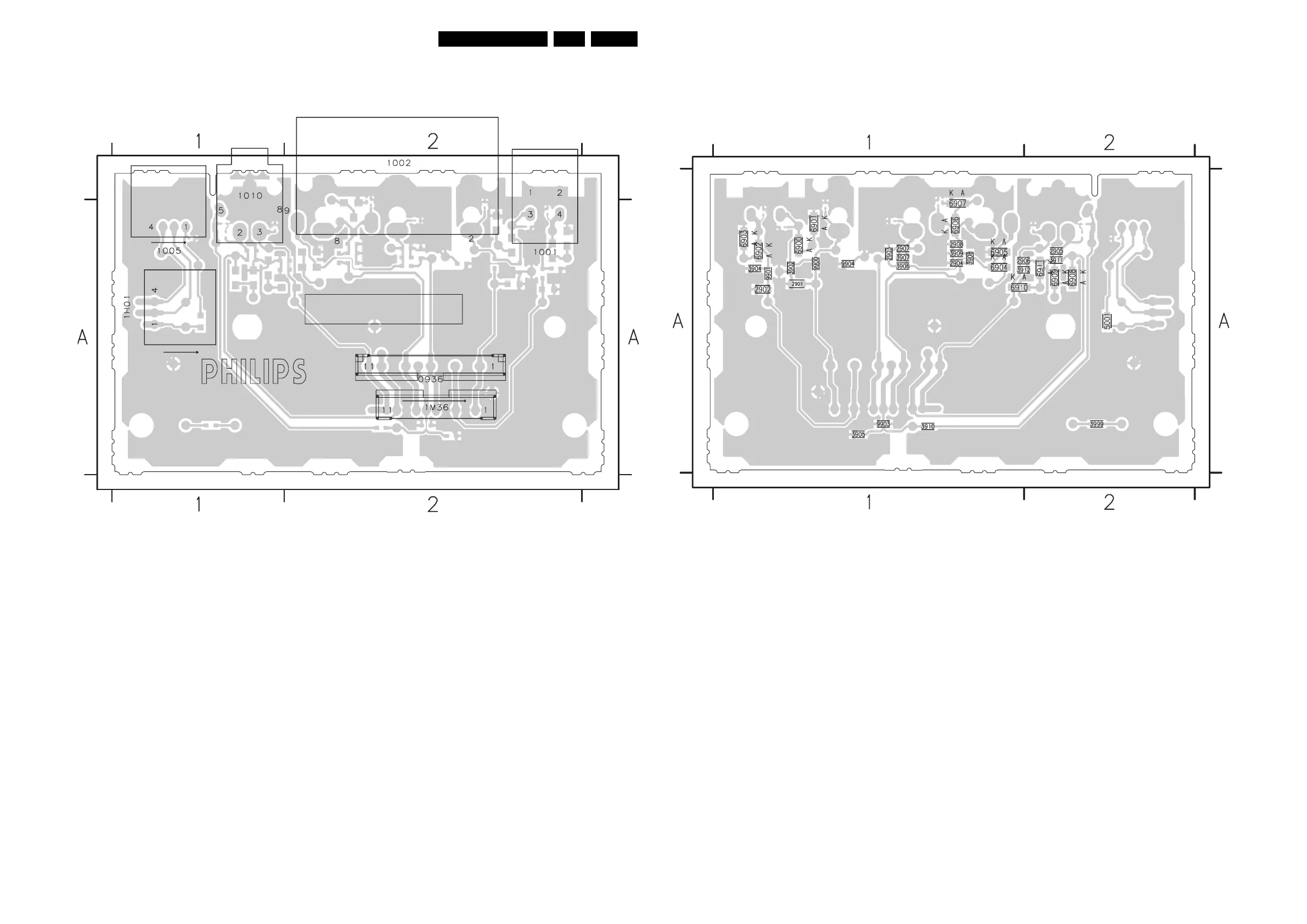

Layout Side I/O Panel (Entry) (Top Side)
0936 A2 1001 A2 1002 A2 1005 A1 1010 A1 1H01 A1 1M36 A2
3104 313 6141.2
G_15960_148.eps
040406
Layout Side I/O Panel (Entry) (Bottom Side)
3104 313 6141.2
G_15960_149.eps
040406
2901 A1
2902 A1
2903 A1
2904 A1
2905 A2
2906 A1
2907 A1
2908 A1
3902 A1
3904 A1
3905 A1
3906 A1
3907 A1
3908 A1
3909 A1
3910 A1
3911 A2
3912 A1
3999 A2
5001 A2
6900 A1
6901 A1
6902 A1
6903 A1
6904 A1
6905 A1
6906 A1
6907 A1
6908 A2
6909 A2
6910 A1
6911 A1
9900 A1
9901 A1
9903 A1
9904 A1
