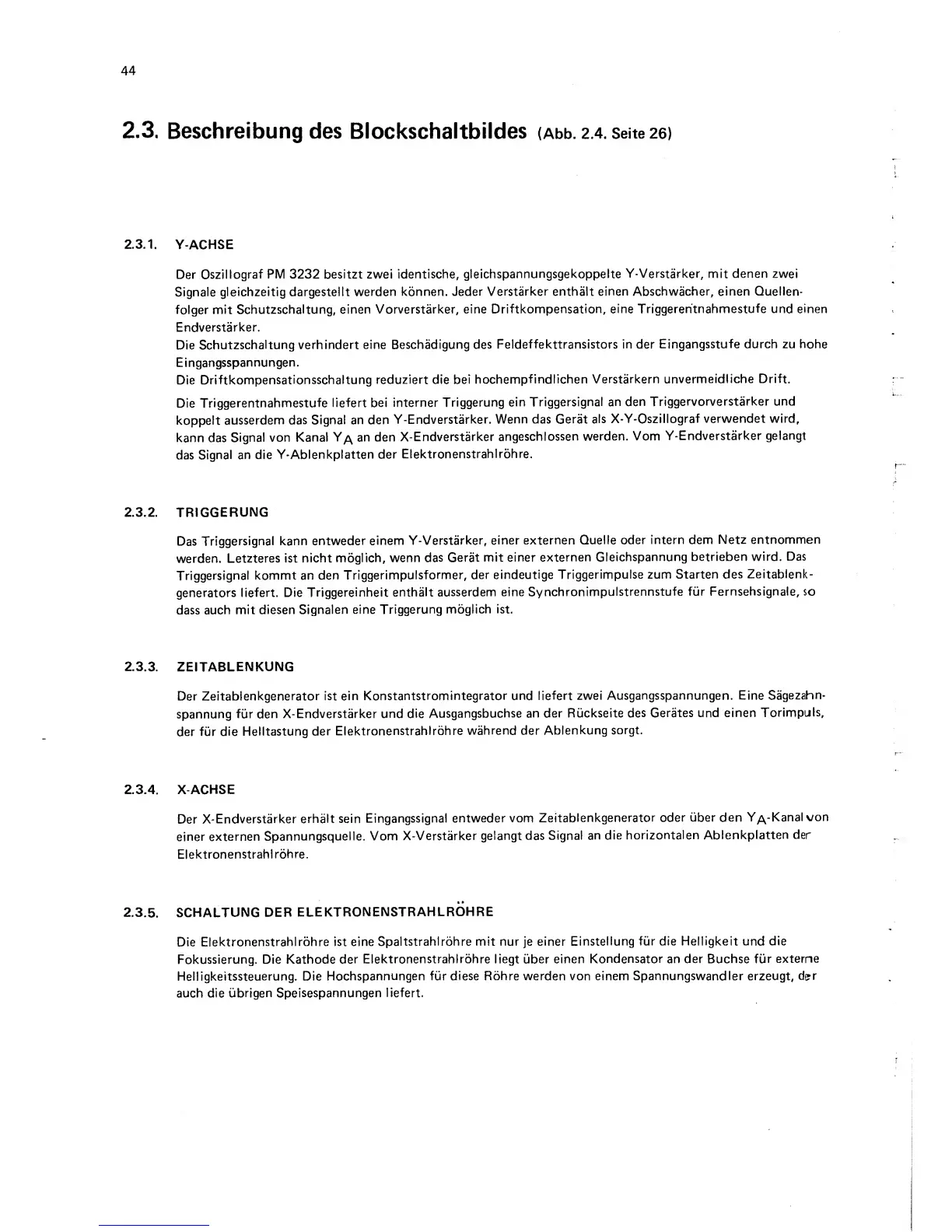

Philips pm3232 - Beschreibung des Blockschaltbildes

44
2. 3.
2
. 3. 1
.
2. 3. 2.
2. 3
. 3.
2. 3. 4
.
2. 3
.
5.
Beschreibung
des Blockschaltbildes
(Abb. 2.
4
.
seite
26)
Y-ACHSE
Der
Oszillograf
PM 3232 besitzt zwei
identische,
gleichspannungsgekoppelte
Y-Verstarker,
mit
denen
zwei
Signale
gleichzeitig dargestellt
warden konnen.
Jeder
Verstarker
enthalt
einen Abschwacher,
einen
Quellen-
folger
mit Schutzschaltung,
einen
Vorverstarker,
eine
Driftkompensation, eine
Triggerentnahmestufe und einen
Endverstarker.
Die
Schutzschaltung
verhindert
eine Beschadigung
des
Feldeffekttransistors in der
Eingangsstufe
durch zu
hohe
Eingangsspannungen.
Die
Driftkompensationsschaltung
reduziert
die
bei
hochempfindlichen
Verstarkern unvermeidliche
Drift.
Die
Triggerentnahmestufe
liefert bei interner
Triggerung
ein
Triggersignal an den
Triggervorverstarker
und
koppelt
ausserdem
das
Signal
an
den
Y-Endverstarker. Wenn
das Gerat
als
X-Y-Oszillograf
verwendet wird,
kann das
Signal von
Kanal
Y/\
an
den
X-Endverstarker
angeschlossen werden.
Vom
Y-Endverstarker
gelangt
das
Signal an
die
Y-Ablenkplatten
der
Elektronenstrahlrohre.
TRIGGERUNG
Das
Triggersignal
kann
entweder
einem
Y-Verstarker,
einer externen
Quelle oder
intern dem
Netz
entnommen
werden.
Letzteres
ist nicht
moglich,
wenn
das
Gerat mit einer
externen
Gleichspannung
betrleben wird.
Das
Triggersignal
kommt
an
den
Triggerimpuisformer,
der
eindeutige
Triggerimpulse zum Starten
des
Zeitablenk-
generators
liefert. Die
Triggereinheit
enthalt
ausserdem
eine
Synchronimpulstrennstufe
fur
Fernsehsignale, so
dass
auch
mit diesen
Signalen eine Triggerung
mbglich ist.
ZEITABLENKUNG
Der
Zeltablenkgenerator
ist ein
Konstantstromintegrator und liefert
zwei
Ausgangsspannungen.
Eine
Sagezahn-
spannung
fur den
X-Endverstarker
und die
Ausgangsbuchse an
der Ruckseite
des
Gerates und einen
Torimpjis,
der fur
die
Helltastung
der
Elektronenstrahlrohre
wahrend der
Ablenkung
sorgt.
X-ACHSE
Der
X-Endverstarker
erhalt sein
Eingangssignal
entweder
vom
Zeltablenkgenerator
oder uber
den
Y/\-Kanal
von
einer
externen
Spannungsquelle. Vom
X-Verstarker
gelangt
das
Signal an
die
horizontalen
Ablenkplatten der
Elektronenstrahlrohre.
SCHALTUNG
DER
ELEKTRONENSTRAHLROHRE
Die
Elektronenstrahlrohre ist eine
Spaltstrahlrohre mit nur je einer
Einstellung
fur die Helligkeit
und
die
Fokussierung.
Die Kathode
der
Elektronenstrahlrohre liegt uber einen
Kondensator an der Buchse fur
externe
Helligkeitssteuerung. Die
Hochspannungen fiir diese Rohre werden von einem Spannungswandler erzeugt, dsr
auch die
ubrigen Speisespannungen
liefert.
