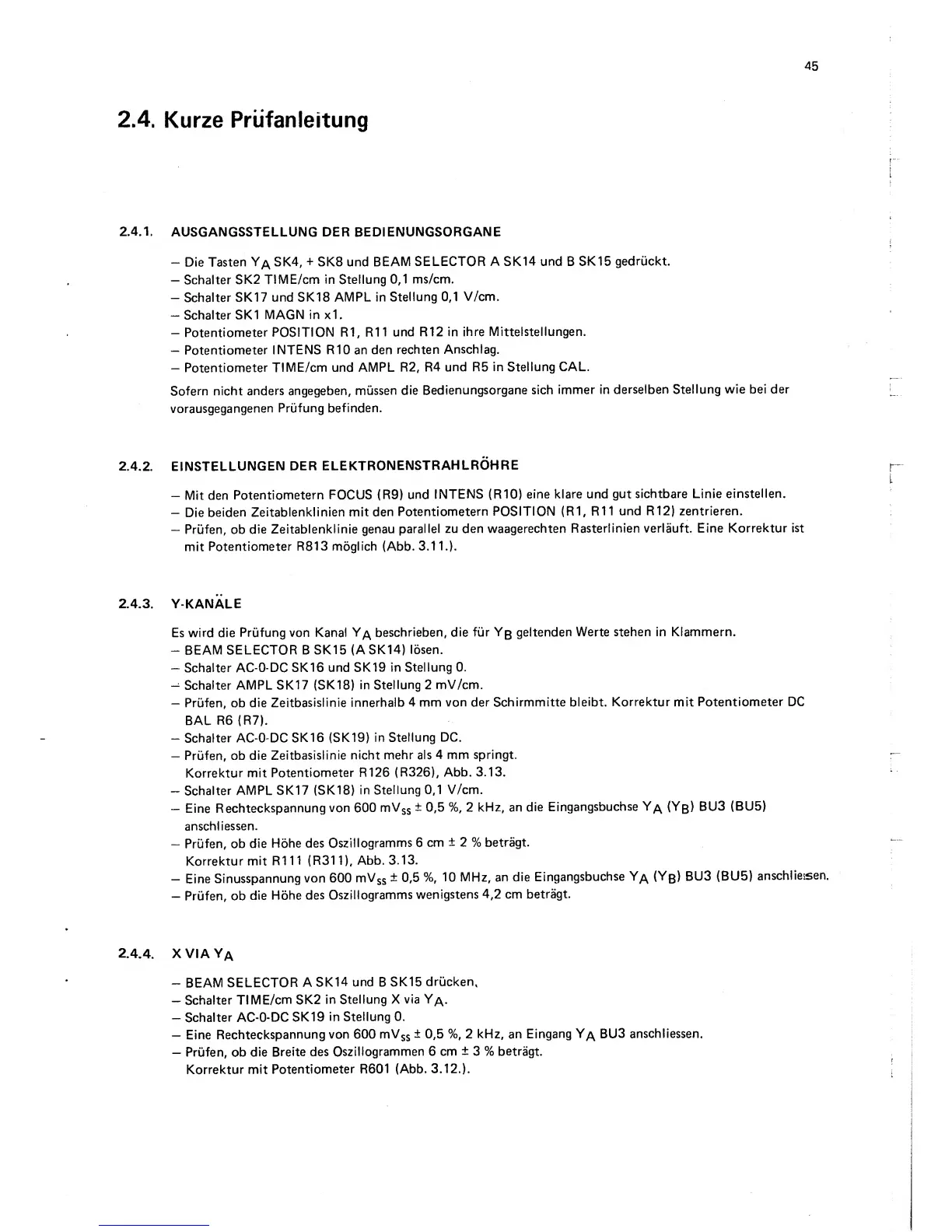

45
2.4.
Kurze
Prlifanleitung
2.4.1.
AUSGANGSSTELLUNG DER BEDIENUNGSORGANE
-
Die
Tasten
Ya
SK4,
+
SK8 und
BEAM
SELECTOR A SK14
und
B
SK15
gedruckt.
—
Schalter
SK2
TIME/cm in Stellung
0,1
ms/cm.
-
Schalter SK17
und SK18
AMPL in
Stellung
0,1
V/cm.
—
Schalter
SKI
MAGN
in x1.
-
Potentiometer
POSITION
R1, R11
und R12 in
ihre
Mittelstellungen.
—
Potentiometer
INTENS
RIO
an
den
rechten
Anschlag.
—
Potentiometer
TIME/cm und AMPL R2,
R4
und R5
in Stellung CAL.
Sofern
nicht anders
angegeben,
miissen die
Bedienungsorgane
sich
immer in
derselben
Stellung wie bei der
vorausgegangenen
Prufung
befinden.
2.4.2. EINSTELLUNGEN
DER
ELEKTRONENSTRAHLROHRE
~
Mit den
Potentiometern
FOCUS
(R9)
und
INTENS (RIO)
eine klare und
gut
sichtbare Linie
einstellen,
—
Die
beiden
Zeitablenklinien mit
den
Potentiometern POSITION
(R1, R11
und R12) zentrieren.
—
Priifen,
ob
die
Zeitablenklinie genau
parallel
zu den waagerechten
Rasterlinien verlauft. Eine
Korrektur 1st
mit
Potentiometer R813
moglich
(Abb.
3.1
1.).
2.4.3.
Y-KANALE
Es wird die
Prufung von Kanal
Ya
beschrieben, die
fur
Yg
geltenden
Werte
stehen in Klammern.
-
BEAM
SELECTOR B SK15 (A
SK14)
losen.
-
Schalter AC-O-DC
SK16
und SK19
in Stellung
0.
“
Schalter
AMPL SK17
(SK18)
in Stellung 2
mV/cm.
-
Prufen,
ob
die
Zeitbasislinie
innerhalb
4
mm
von
der
Schirmmitte
bleibt. Korrektur
mit
Potentiometer DC
BALR6(R7).
-
Schalter AC^O DC
SK16 (SK19)
in
Stellung DC.
-
Prufen, ob die
Zeitbasislinie
nicht
mehr als
4
mm
springt.
Korrektur
mit
Potentiometer
R126
(R326),
Abb.
3.13.
-
Schalter
AMPL SK17
(SK18)
in
Stellung
0,1
V/cm.
—
Eine
Rechteckspannung
von
600
mVgs
±
0,5
%,
2 kHz, an
die
Eingangsbuchse
Ya
(Yg)
BU3
(BU5)
anschl
lessen.
-
Prufen,
ob
die
Hohe des
Oszitlogramms 6
cm
±
2 %
betragt.
Korrektur
mit
R1
1
1
(R31
1),
Abb.
3.13.
-
Eine
Sinusspannung
von 600
mVgs
±
0,5
%,
10 MHz,
an die
Eingangsbuchse
Ya
(Yb)
BU3
(BU5)
anschliessen.
-
Prufen, ob
die
Hohe
des
Oszillogramms
wenigstens
4,2
cm
betragt.
2.4.4.
XVIAYa
-
BEAM
SELECTOR
A
SK14
und B
SK15
drucken,
-
Schalter
TIME/cm SK2
in Stellung X
via
Ya*
-
Schalter AC-O-DC
SK19
in
Stellung 0.
—
Eine
Rechteckspannung
von 600
mVss
±
0,5
%,
2
kHz,
an
Eingang
Ya
BU3
anschliessen.
—
Prufen,
ob
die
Breite
des
Oszillogrammen 6 cm
±
3 %
betragt.
Korrektur mit
Potentiometer
R601 (Abb.
3.12.).
