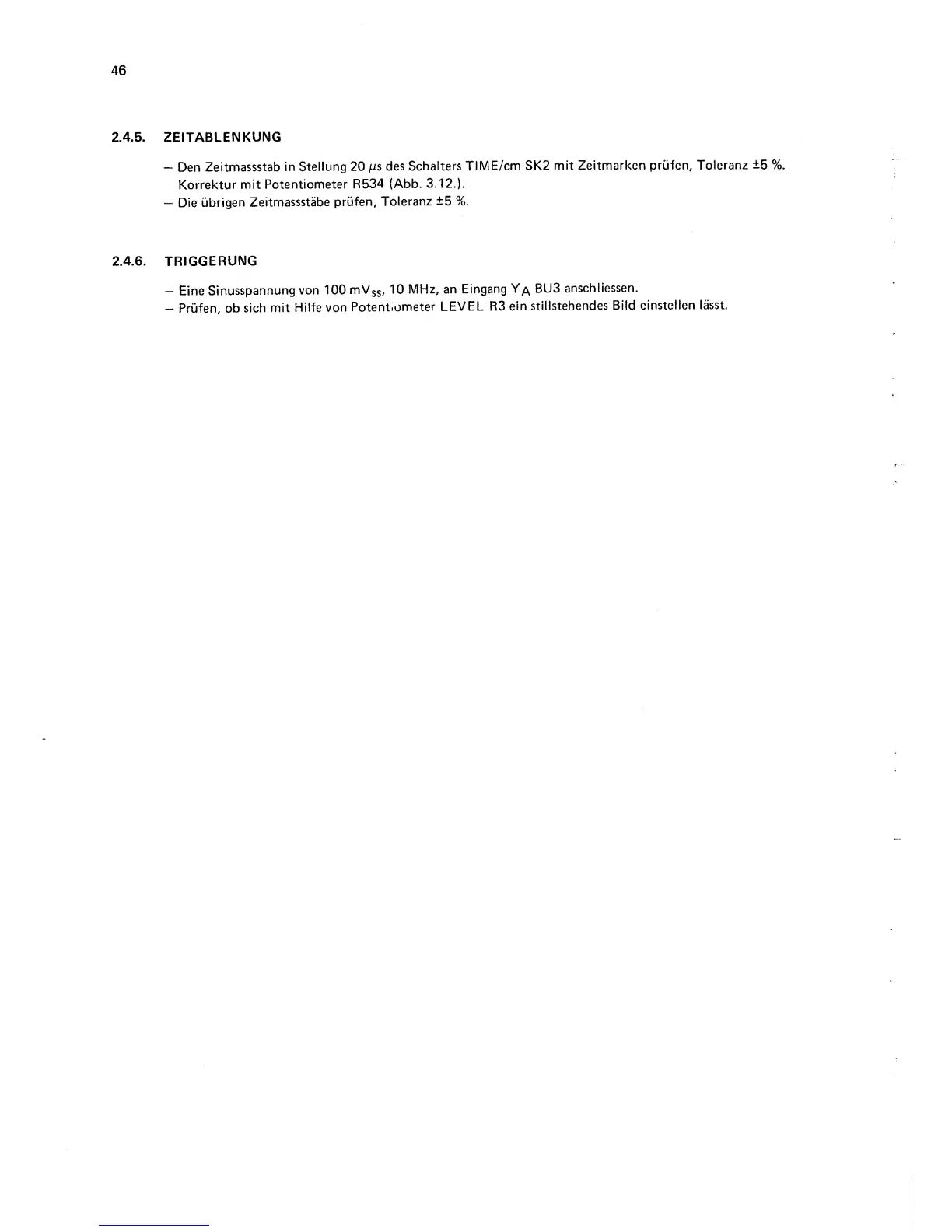

46
2.4.5. ZEITABLENKUNG
-
Den
Zeitmassstab
in Stellung
20
{Jls
des Schalters
TIME/cm
SK2
mit
Zeitmarken prufen,
Toleranz
±5
%.
Korrektur
mit
Potentiometer
R534
(Abb.
3.12.),
“
Die
ubrigen
Zeitmassstabe
prufen,
Toleranz
±5
%.
2.4.6. TRIGGERUNG
—
Eine
Sinusspannung
von 100
mVss/
10
MHz, an
Eingang
Y/\ BU3
anschliessen.
“
Prufen,
ob
sich
mit
Hilfe
von
Potentiometer
LEVEL R3
ein
stillstehendes
einstellen
lasst.
