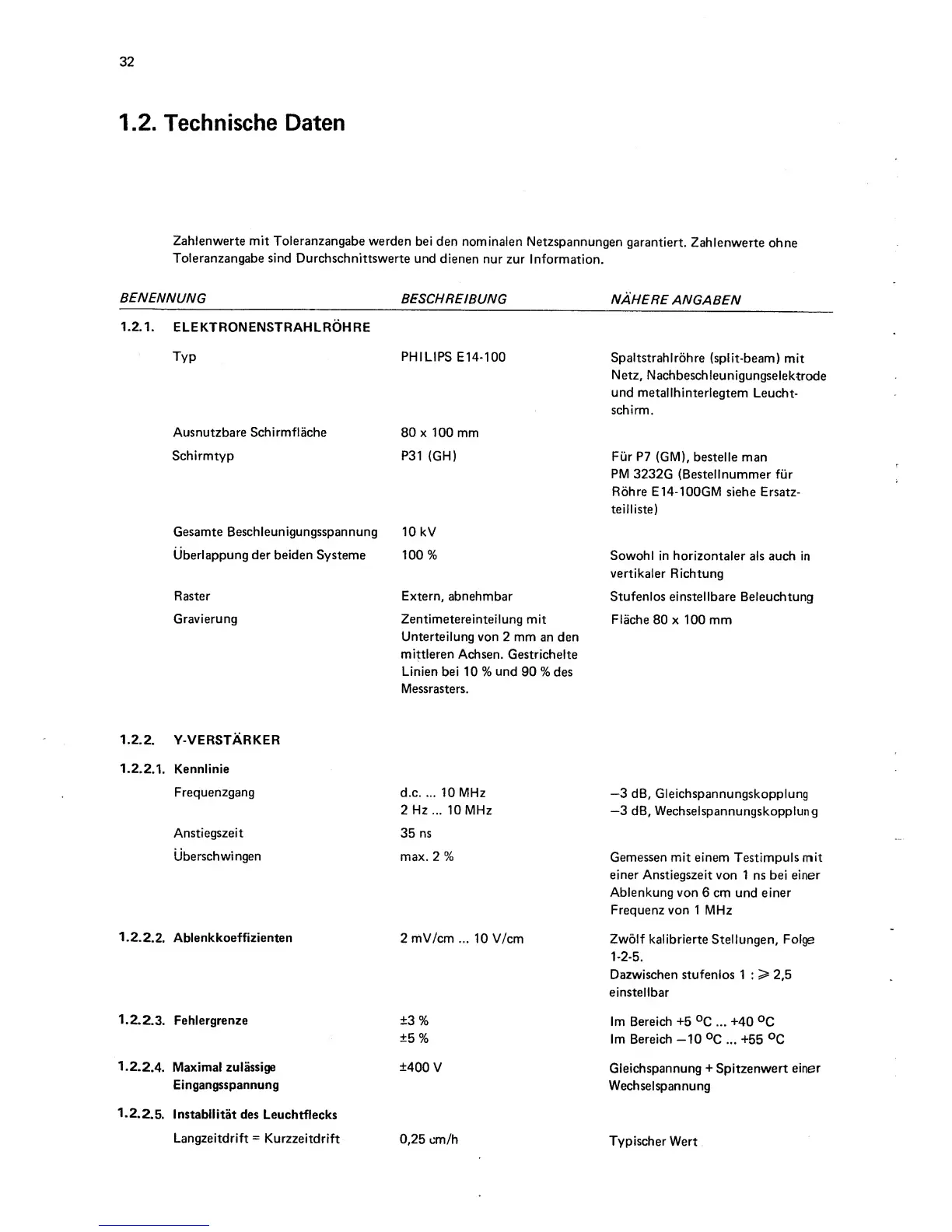

Philips pm3232 - Technische Daten

32
1.2. Technische
Daten
Zahlenwerte
mit
Toleranzangabe
warden bei
den nominalen
Netzspannungen
garantiert.
Zahlenwerte
ohne
Toleranzangabe sind
Durchschnittswerte
und
dienen
nur zur
Information.
BENENNUNG
BESCHREIBUNG
NAHERE
ANGABEN
1.2.1.
ELEKTRONENSTRAHLROHRE
Typ
PHILIPS
E14-100
Spaltstrahlrohre
(split-beam)
mit
Netz,
Nachbeschleunigungselektrode
und
metallhinteriegtem
Leucht-
schirm.
Ausnutzbare
Schirmflache
80
X
100
mm
Schirmtyp P31
(GH)
Fur P7
(GM),
bestelle man
PM
3232G
(Bestellnummer fur
Rohre
E14-100GM
siehe Ersatz-
teiiiiste)
Gesamte Beschleunigungsspannung
10
kV
Uberlappung
der beiden
Systeme 100%
Sowohl
in horizontaler
als auch
In
vertikaler
Richtung
Raster Extern,
abnehmbar
Stufenlos
einstellbare
Beleuchtung
Gravierung
Zentimetereinteilung mit
Unterteilung von
2 mm an den
mittleren
Achsen.
Gestrichelte
LInien
bei
10 %
und
90
%des
Messrasters.
Flache
80 x 100
mm
1.2.2.
Y-VERSTARKER
1.
2.2.1.
Kenniinie
Frequenzgang
d.c. ... 10
MHz
2 Hz ... 10
MHz
—3
dB,
Gleichspannungskopplung
—3
dB, Wechselspannungskopplung
Anstiegszeit
35 ns
Liberschwingen
max. 2 %
Gemessen mit
einem
Testimpuls
mit
einer
Anstiegszeit
von
1 ns bei
einer
Ablenkung von
6 cm und einer
Frequenz von 1
MHz
1.
2.2.2.
Ablenkkoeffizienten
2
mV/cm
...
10 V/cm
Zwolf kalibrierte
Steliungen, Folge
1-2-5.
Dazwischen stufenlos
1
: >
2,5
einstellbar
1.
2.2.3.
Fehlergrenze
±3%
±5%
Im Bereich +5
°C
...
+40
Im
Bereich-IO^C ...
+55
1.
2.2.4.
Maximal zuiassige
Eingangsspannung
±400
V
Gleichspannung
+
Spitzenwert
einer
Wechselspannung
1.
2.2.5. Instabifitat des
Leuchtflecks
Langzeltdrift
=
Kurzzeitdrift
0,25
cm/h
Typischer
Wert
