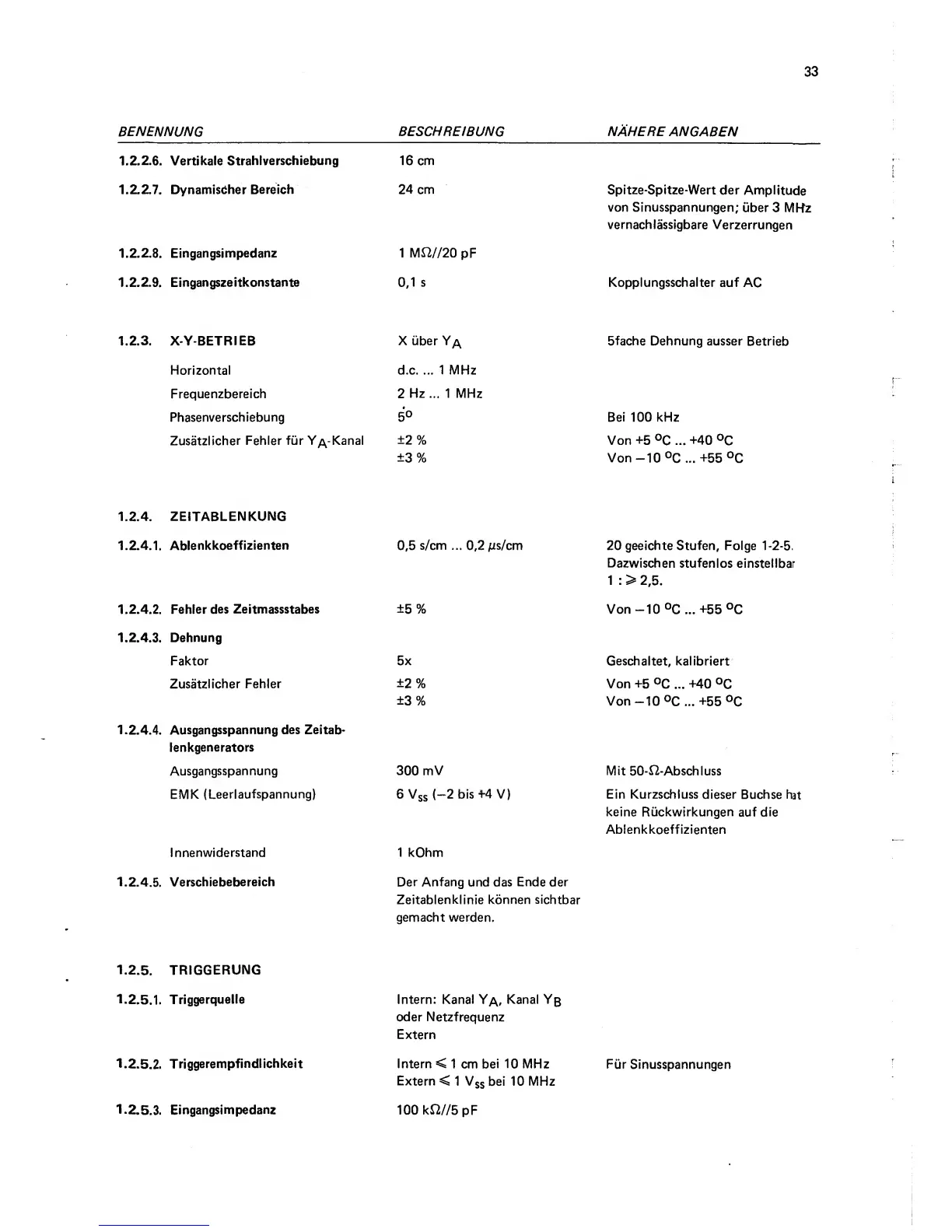

33
BENENNUNG
BESCHRE/BUNG NAHERE
ANGABEN
I.2.2.6. Vertikale
Strahiverschiebung
16 cm
1.2. 2.7. Dynamisdher
Bereich 24 cm
Spitze-Spitze-Wert
der
Amplitude
von Sinusspannungen;
iiber
3
Mhfz
vernachlassigbare
Verzerrungen
1.2. 2.8.
Eingangsimpedanz
1 M12//20
pF
I.2.2.9.
Eingangszeitkonstante
0,1
s
Kopplungsschalter
auf
AC
1.2.3.
X-Y-BETRIEB
X
uber 5fache Dehnung
ausser
Betrieb
Horizontal
d,c. ...
1
MHz
Frequenzberelch 2
Hz... 1
MHz
Phasenverschiebung
50
Bel
100 kHz
Zusatzlicher
Fehler fur
YA-Kanal
±2
%
±3
%
Von
+5
OQ
...
+40
Von-IO^C
...
+55
1.2.4.
ZEiTABLENKUNG
1.2.4.1,
Ablenkkoeffizienten
0,5
s/cm
...
0,2
jus/cm
20
geeichte Stufen, Folge
1-2-5,
Dazwischen stufen
los einstellbar
1 : >
2,5.
I.2.4.2.
Fehler
des Zeitmassstabes
±5
% Von-IO^C ...
+55 °C
I.2.4.3.
Dehnung
Faktor 5x
Geschaltet, kallbriert
Zusatzlicher
Fehler
±2%
±3%
Von +5
OC
...
+40
Von-IO^C
...
+55
°C
1.
2.4.4.
Ausgangsspannung des Zeitab*
lenkgenerators
Ausgangsspannung
300
mV
Mit
50-^2-Abschluss
EMK
(Leerlaufspannung)
6
Vss
{--2
bis
^4
V) Ein Kurzschluss
dieser
Buchse
hat
keine Riickwirkungen
auf
die
Ablenkkoeffizienten
Innenwiderstand
1
kOhm
1.
2.4.5.
Verschiebebereich Der Anfang
und das
Ende
der
Zeitablenklinie konnen sichtbar
gemacht werden.
1.2.5.
TRIGGERUNG
I.2.5.I.
Triggerquelle
Intern: Kanal
Ya,
Kanal
Yb
Oder Netzfrequenz
Extern
1.
2.5.2.
Triggerempfindlichkeit
Intern
<
1 cm
bei 10 MHz
Extern
< 1
Vgs
bei
10 MHz
Fur
Sinusspannungen
1.
2.5.3.
Eingangsimpedanz
100
kS2//5
pF
