Preparazione05
18
It
Collegamenti di base

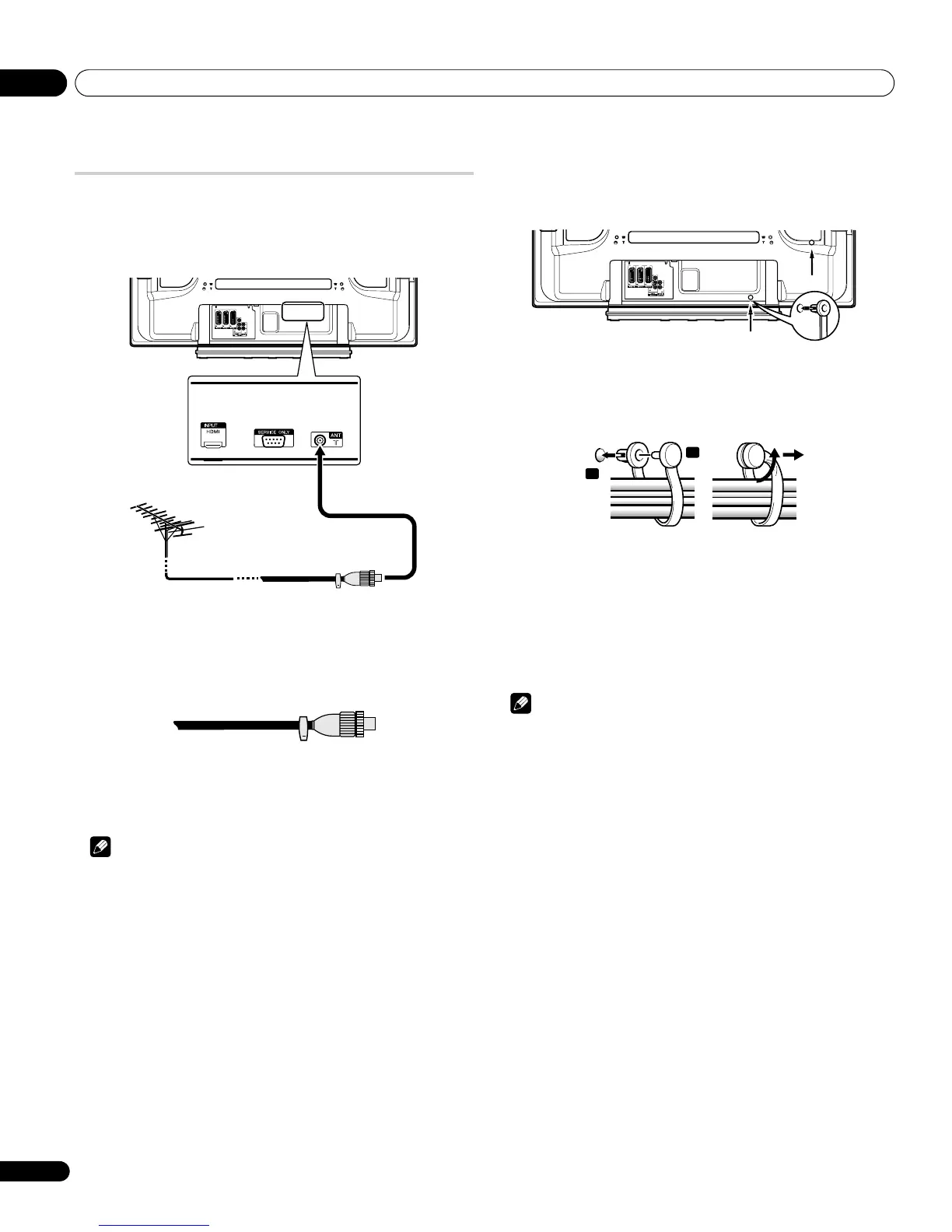

Collegamento dell’antenna
Utilizzando un’antenna esterna, è possibile ottenere immagini più
nitide. Di seguito si riporta una breve descrizione dei tipi di
collegamento da utilizzare con il cavo coassiale.
• Collegate al terminale ANT un cavo coassiale da 75 Ω (reperibile in
commercio).
Cavo d’antenna (reperibile in commercio)
Se la vostra antenna per esterni utilizza di un cavo coassiale da 75 ohm
provvisto di spina DIN45325 standard (IEC169-2), inseritela
direttamente nell’apposito terminale situato sul lato posteriore del
televisore al plasma.
Nota
• Se l’antenna non è collegata correttamente, la qualità della
ricezione potrebbe risultare compromessa. Se le immagini non
vengono visualizzate correttamente, controllate che l’antenna sia
collegata in modo corretto.
Convogliamento dei cavi
Per disporre opportunamente i cavi di connessione, utilizzate le
fascette a chiusura rapida. La figura che segue illustra la posizione dei
fori sul lato posteriore del televisore al plasma.
Fissaggio e rimozione delle fascette a chiusura rapida
Inserite [1] nel corrispondente foro situato sul lato posteriore del
televisore al plasma e quindi premete [2] nel lato posteriore di [1] in
modo da fissare la fascetta.
• Le fascette a chiusura rapida sono costruite in modo da renderne
difficile l’apertura una volta bloccate in posizione. Fissatele quindi
con molta attenzione.
• Con una pinzetta torcete la fascetta di 90° e tiratela quindi verso
l’esterno. Con il tempo la fascetta si può deteriorare e si può
danneggiare se viene rimossa.
• Fate attenzione a non sottoporre i cavi di collegamento a
sollecitazioni.
Nota
• Utilizzate in modo opportuno le fascette a chiusura rapida.
3
Spina DIN45325 standard (IEC169-2)
Cavo coassiale da 75 ohm (di sezione tonda)
(reperibile in commercio)
1
2

Pioneer PDP-4270XA Specifications

General

3D	No
Depth	115 mm
Width	1040 mm
Height	679 mm
Weight	31500 g
Tuner type	Analog
Pixel pitch	- mm
Product color	Black, Silver
Noise reduction	Yes
RMS rated power	26 W
AC input voltage	220 - 240 V
Display diagonal	42 \
Channels quantity	99 channels
AC input frequency	50 - 60 Hz
Display brightness	1100 cd/m²
Display resolution	1024 x 768 pixels
Display technology	Plasma
Number of speakers	2
Teletext standards	Top-text
SCART ports quantity	3
USB 2.0 ports quantity	0
Annual energy consumption	- kWh
Display diagonal (metric)	106 cm
Analog signal format system	NTSC, NTSC 3.58, NTSC 4.43, PAL, PAL 60, PAL BG, PAL DK, PAL I, SECAM, SECAM B/G, SECAM D/K, SECAM L
Power consumption (standby)	0.3 W
Power consumption (typical)	287 W
Digital signal format system	-
Sound enhancement technology	FOCUS, SRS, TruBass
On Screen Display (OSD) languages	CZE, DAN, DEU, DUT, ENG, ESP, FIN, FRE, GRE, ITA, NOR, POL, POR, RUS, SWE
