Voorbereiding05
18
Du

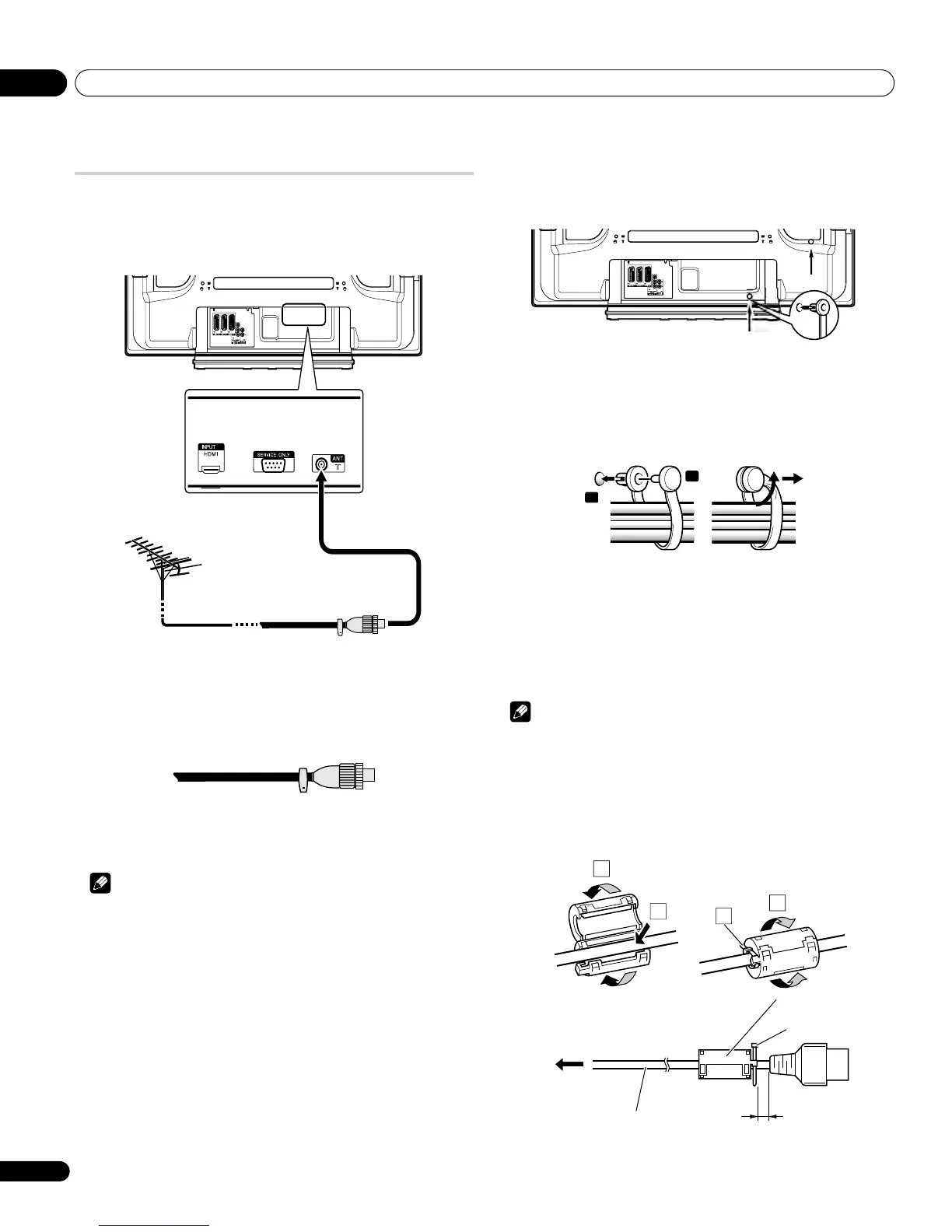

Basisaansluitingen
Aansluiten van de antenne
Gebruik een buitenantenne voor een optimale ontvangst. Hieronder
volgt een korte uitleg over de aansluiting door middel van een coaxkabel.
• Verbind een 75 Ohm coaxkabel (in de handel verkrijgbaar) met de
ANT aansluiting.
Antennekabel (in de handel verkrijgbaar)
Als uw buitenantenne een 75 Ohm coaxkabel heeft met een standaard
DIN45325 stekker (IEC169-2), steek deze dan in de antenne-aansluiting
aan de achterkant van de plasmatelevisie.
Opmerking
• Als de antenne niet goed is aangesloten, kan de ontvangstkwaliteit
slechter worden. Als u geen goed beeld krijgt, kunt u het beste
eerst controleren of de aansluiting van de antenne helemaal goed
is.
Leggen van de bedrading
Gebruik indien nodig de draadklemmen bij het leggen van de
bedrading kabels. De afbeeldingen hieronder tonen de locaties van de
gaatjes in de achterkant van de plasmatelevisie.
Bevestigen en verwijderen van de draadklemmen
Steek [1] in een daarvoor bestemd gaatje aan de achterkant van de
plasmatelevisie en klem [2] in de achterkant van [1] om de lus te
sluiten.
• De draadklemmen kunnen moeilijk los gemaakt worden wanneer
ze eenmaal vast zitten. Wees daarom voorzichtig wanneer u ze
vastmaakt.
• Draai de klem 90° met een tang en trek daarbij naar buiten. De
klem kan na verloop van tijd bros worden en kan beschadigd raken
bij het verwijderen.
• Pas op dat de bedrading niet strak komt te staan.
Opmerking
• Gebruik de klemmen indien nodig.
Bevestigen van de ferrietkern
Om ruis en storing te voorkomen dient u de meegeleverde ferrietkern
te bevestigen aan het uiteinde van het stroomsnoer, zoals u kunt zien
op de afbeelding. Gebruik de meegeleverde draadbinder om te
voorkomen dat de ferrietkern verschuift langs het snoer.
3
Standaard DIN45325 stekker (IEC169-2)
75 Ohm coaxkabel (ronde kabel)
(los verkrijgbaar)
1
2
1
2
3
4
Ferrietkern
Kabelbinder
Netsnoer
Naar het stopcontact
Zo dichtbij mogelijk

Pioneer PDP-4270XA Specifications

General

3D	No
Depth	115 mm
Width	1040 mm
Height	679 mm
Weight	31500 g
Tuner type	Analog
Pixel pitch	- mm
Product color	Black, Silver
Noise reduction	Yes
RMS rated power	26 W
AC input voltage	220 - 240 V
Display diagonal	42 \
Channels quantity	99 channels
AC input frequency	50 - 60 Hz
Display brightness	1100 cd/m²
Display resolution	1024 x 768 pixels
Display technology	Plasma
Number of speakers	2
Teletext standards	Top-text
SCART ports quantity	3
USB 2.0 ports quantity	0
Annual energy consumption	- kWh
Display diagonal (metric)	106 cm
Analog signal format system	NTSC, NTSC 3.58, NTSC 4.43, PAL, PAL 60, PAL BG, PAL DK, PAL I, SECAM, SECAM B/G, SECAM D/K, SECAM L
Power consumption (standby)	0.3 W
Power consumption (typical)	287 W
Digital signal format system	-
Sound enhancement technology	FOCUS, SRS, TruBass
On Screen Display (OSD) languages	CZE, DAN, DEU, DUT, ENG, ESP, FIN, FRE, GRE, ITA, NOR, POL, POR, RUS, SWE
