Preparación05
18
Sp

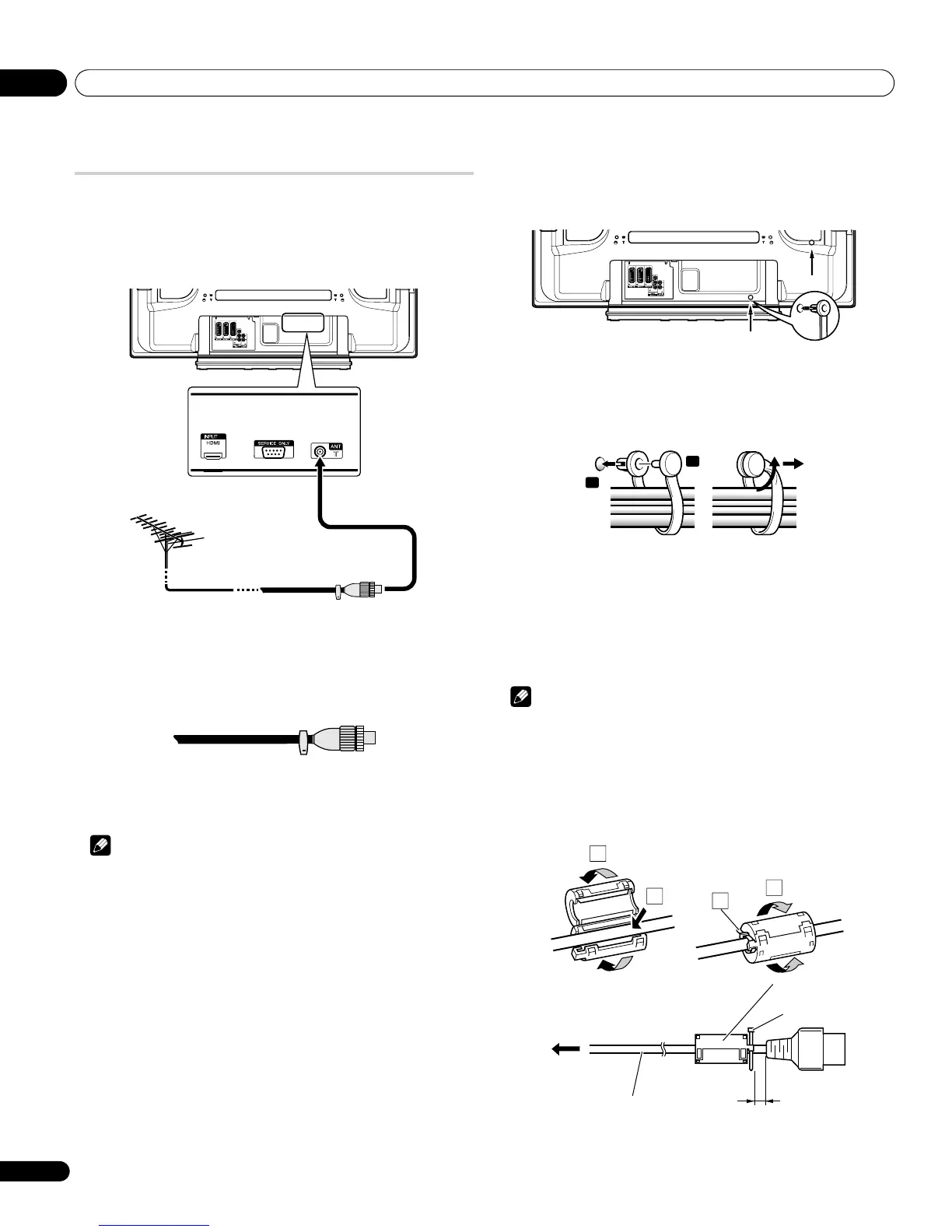

Conexiones básicas
Conexión de la antena
Para disfrutar de una imagen clara, utilice una antena exterior. A
continuación se explica brevemente los tipos de conexiones que se
utilizan para un cable coaxial.
• Conecte el cable coaxial de 75 ohmios (disponible
comercialmente) al terminal ANT (antena).
Cable de antena (disponible comercialmente)
Si su antena exterior utiliza un cable coaxial de 75 ohmios con una
clavija estándar DIN45325 (IEC169-2), enchúfela al terminal de antena
en la parte trasera del televisor de plasma.
Nota
• Si la antena no está conectada correctamente, puede que la
calidad de recepción no sea buena. Si las imágenes no se
visualizan correctamente, verifique si la conexión de la antena está
correcta o no.
Encaminamiento de los cables
Utilice las abrazaderas rápidas como sea necesario para encaminar
los cables de conexión. Los diagramas a continuación muestran la
ubicación de los agujeros en la parte trasera del televisor de plasma.
Fijación y extracción de las abrazaderas rápidas
Inserte [1] en el agujero apropiado en la parte trasera del televisor de
plasma, y meta [2] en la parte trasera de [1] para fijar la abrazadera.
• Las abrazaderas rápidas están diseñadas para que no se
deshagan fácilmente una vez que estén en posición. Por lo tanto,
fíjelas cuidadosamente.
• Utilice alicates para girar la abrazadera 90º, tirándola hacia fuera.
La abrazadera puede deteriorarse con el paso del tiempo y
estropearse si se retira.
• Tenga cuidado en no sujetar ningún cabo de conexión a esfuerzos.
Nota
• Utilice las abrazaderas rápidas como sea necesario.
Fijación del núcleo de ferrita
Para ayudar la prevención contra ruidos, fije el núcleo de ferrita
suministrado al extremo del conector del cable de alimentación como
se muestra. Utilice el enlace de cable suministrado para prevenir que
el núcleo de ferrita deslice en el cable.
3
Clavija estándar DIN45325 (IEC169-2)
Cable coaxial de 75 ohmios (cable redondo)
(disponible comercialmente)
1
2
1
2
3
4
Núcleo de ferrita
Enlace de cable
Cable de alimentación de CA
A la toma de corriente
Lo más cerca posible

Pioneer PDP-4270XA Specifications

General

3D	No
Depth	115 mm
Width	1040 mm
Height	679 mm
Weight	31500 g
Tuner type	Analog
Pixel pitch	- mm
Product color	Black, Silver
Noise reduction	Yes
RMS rated power	26 W
AC input voltage	220 - 240 V
Display diagonal	42 \
Channels quantity	99 channels
AC input frequency	50 - 60 Hz
Display brightness	1100 cd/m²
Display resolution	1024 x 768 pixels
Display technology	Plasma
Number of speakers	2
Teletext standards	Top-text
SCART ports quantity	3
USB 2.0 ports quantity	0
Annual energy consumption	- kWh
Display diagonal (metric)	106 cm
Analog signal format system	NTSC, NTSC 3.58, NTSC 4.43, PAL, PAL 60, PAL BG, PAL DK, PAL I, SECAM, SECAM B/G, SECAM D/K, SECAM L
Power consumption (standby)	0.3 W
Power consumption (typical)	287 W
Digital signal format system	-
Sound enhancement technology	FOCUS, SRS, TruBass
On Screen Display (OSD) languages	CZE, DAN, DEU, DUT, ENG, ESP, FIN, FRE, GRE, ITA, NOR, POL, POR, RUS, SWE
