Annexe
Péritel (INPUT 1)
1. Sortie audio droite
2. Entrée audio droite
3. Sortie audio gauche
4. Terre commune pour audio
5. Terre pour bleu
6. Entrée audio gauche
7. Entrée bleue
8. Commande audio-vidéo
9. Terre pour vert
10. Non utilisée
11. Entrée verte
12. Non utilisée
13. Terre pour rouge
14. Non utilisée
15. Entrée rouge
16. Commande Rouge/Vert/Bleu
17. Terre pour vidéo
18. Terre pour commande
Rouge/Vert/Bleu
19. Sortie vidéo
20. Entrée vidéo
21. Protection de prise
Péritel (INPUT 2)
1. Sortie audio droite
2. Entrée audio droite
3. Sortie audio gauche
4. Terre commune pour audio
5. Terre
6. Entrée audio gauche
7. Non utilisée
8. Commande audio-vidéo
9. Terre
10. Commande AV LINK
11. Non utilisée
12. Non utilisée
13. Terre
14. Non utilisée
15. Entrée Chroma S-Vidéo
16. Non utilisée
17. Terre pour vidéo
18. Terre
19. Sortie vidéo
20. Entrée vidéo/entrée S-vidéo
21. Protection de prise
Péritel (INPUT 3)
1. Sortie audio droite
2. Entrée audio droite
3. Sortie audio gauche
4. Terre commune pour audio
5. Terre
6. Entrée audio gauche
7. Entrée bleue
8. Commande audio-vidéo
9. Terre
10. Non utilisée
11. Entrée verte
12. Non utilisée
13. Terre
14. Non utilisée
15. Entrée rouge/entrée Chroma
S-Vidéo
16. Commande Rouge/Vert/Bleu
17. Terre pour vidéo
18. Terre
19. Sortie vidéo
20. Entrée vidéo/entrée S-vidéo
21. Protection de prise
13579111315171921
2468101214161820

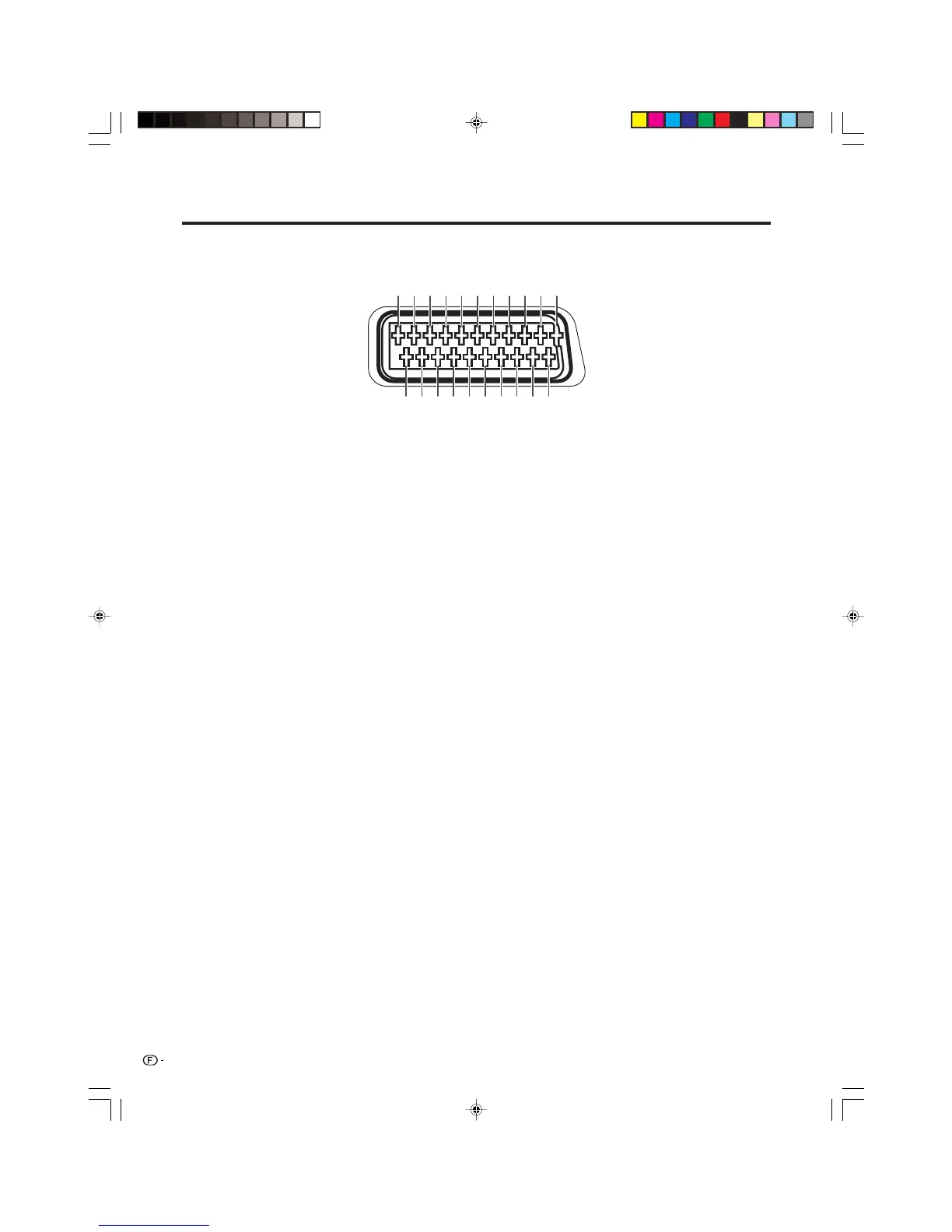

Attribution des broches de connexion pour prise Péritel
Plusieurs appareils audio et vidéo peuvent être branchés par les prises Péritel.
