7
Préparation
MONITOR OUTPUT
S-VIDEO
VIDEO
R–AUDIO–L
(GRAY)
RS-232C
IN
OUT
CONTROL
INPUT 3
INPUT 2
Y
P
B PR
COMPONENT
AC INLET
SYSTEM
CABLE
(WHITE)
INPUT 1
Câble système
Récepteur de média (vue arrière)
Cordon d’alimentation
Ecran à plasma (vue arrière)
Cordon d’alimentation
Câble système
(vue de dessous)
Pour les détails sur
l’installation des haut-
parleurs PIONEER en
option, reportez-vous au
mode d’emploi fourni avec
les haut-parleurs.
(GRIS)(BLANC)
(GRIS)
(BLANC)

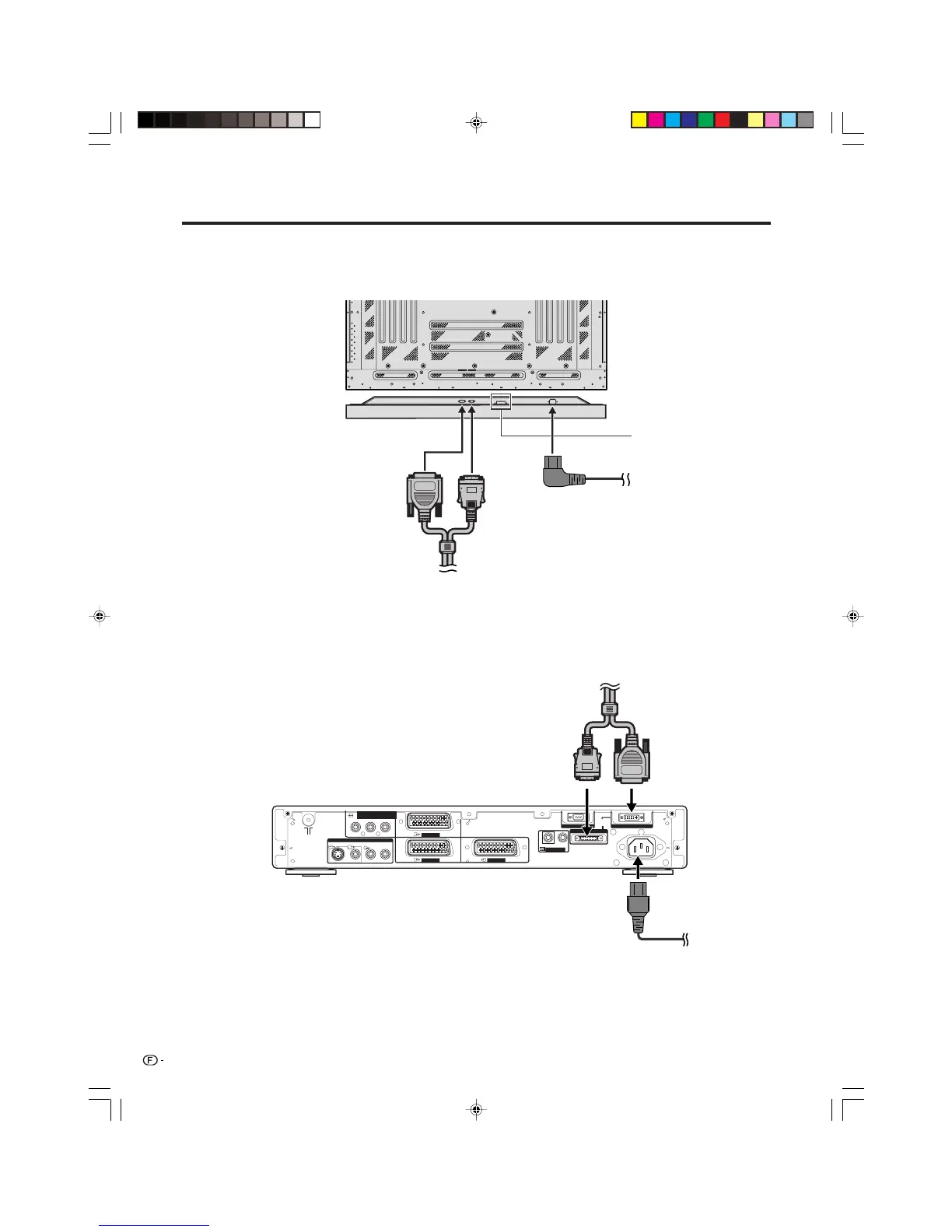

Mise en place du système
1. Raccordement du câble système et du cordon d’alimentation à l’écran à plasma
2. Raccordement du câble système et du cordon d’alimentation au récepteur de média
M
• CES PRISES POUR HAUT-PARLEURS PEUVENT ETRE SOUS TENSION DANGEREUSE LORSQUE VOUS BRANCHEZ
OU DEBRANCHEZ LES CABLES DES HAUT-PARLEURS. POUR EVITER LES RISQUES D’ELECTROCUTION, NE
TOUCHEZ PAS AUX PIECES NON ISOLEES AVANT DE DEBRANCHER LE CORDON D’ALIMENTATION.
PDP-503HDE/(F)-a 9/3/02, 4:15 PM7
