10
Nomenclature
MONITOR OUTPUT
S-VIDEO
VIDEO
R–AUDIO–L
(GRAY)
RS-232C
IN
OUT
CONTROL
INPUT 3
INPUT 2
Y
P
B PR
COMPONENT
AC INLET
SYSTEM
CABLE
(WHITE)
INPUT 1
POWER
STANDBY/ON
MEDIA RECEIVER
PDP-R03E

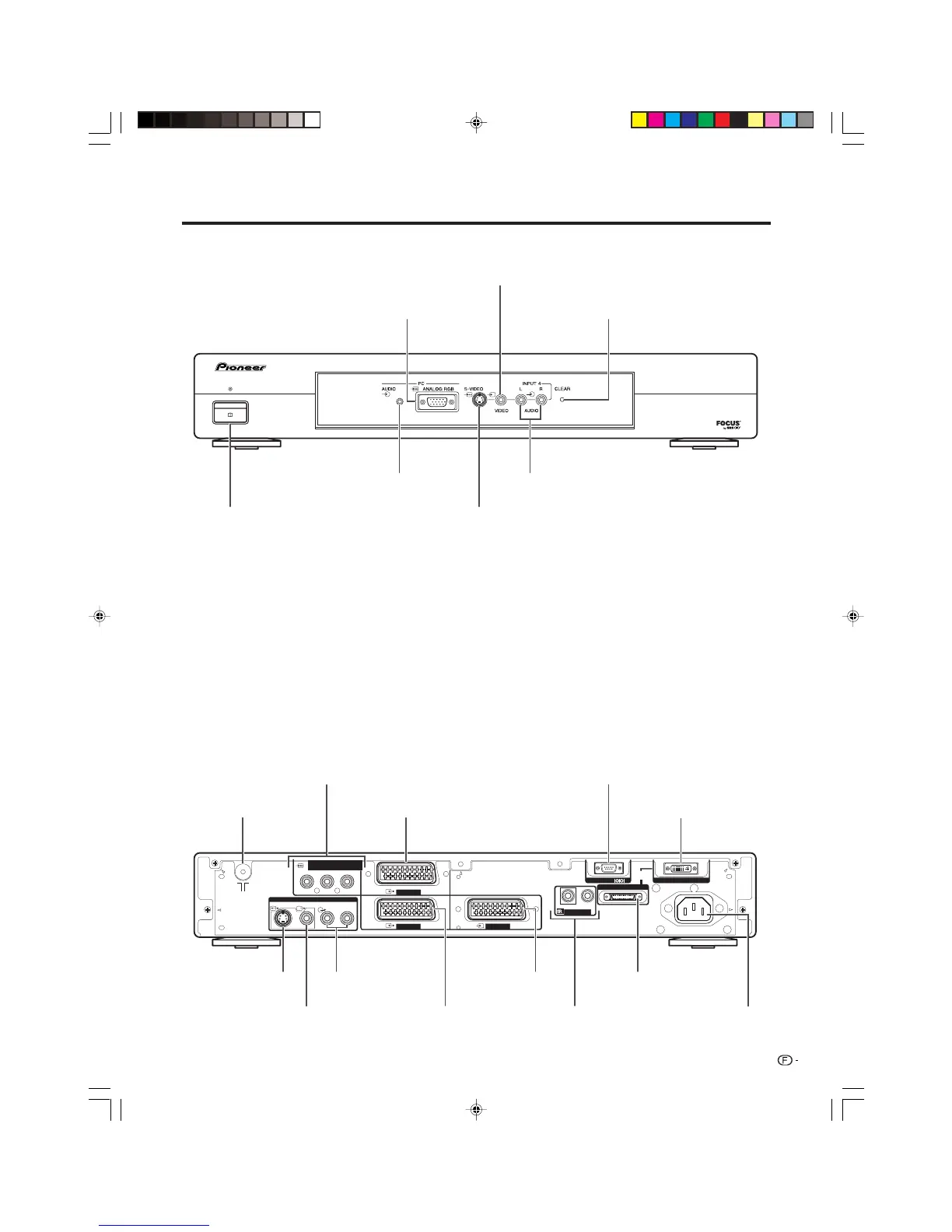

Vue avant
Prise INPUT 1
terminal (Péritel)
Prises INPUT 3 (Y, P
B, PR)
Prise INPUT 2
(Péritel)
Prise MONITOR
OUTPUT (S-VIDEO)
Prise SYSTEM CABLE
(GRIS)
Prise SYSTEM CABLE (BLANC)
Prise AC INLET
Touche CLEAR*
Touche POWER
Prise RS-232C
(utilisé pour le réglage en usine)
Prise INPUT 4 (S-VIDEO)
Prise INPUT 4 (VIDEO)
Prise PC INPUT (AUDIO) Prises INPUT 4 (AUDIO)
Prise INPUT 3 (Péritel)
Prise MONITOR
OUTPUT (VIDEO)
Prises MONITOR
OUTPUT (AUDIO)
Prise PC INPUT (ANALOG RGB)
Prise CONTROL
Récepteur de média
* Si vous avez des problèmes avec le récepteur de média et si vous désirez retourner à l’écran normal, même
si l’appareil reste sous tension (l’indicateur est allumé en vert), appuyez sur CLEAR du récepteur de média.
La pression sur CLEAR réinitialise le système comme indiqué ci-dessous.
• SELECTION AV revient à STANDARD.
• Le canal télévisé revient sur le canal 1.
• Les écrans multiples reviennent à la normale.
• Le réglage audio est initialisé.
• SRS revient sur Arrêt.
• La position de l’image est initialisée.
B
• La pression sur CLEAR ne sera pas opérationnelle si le système est en mode d’attente mais l’indicateur allumé en rouge.
• La pression sur CLEAR n’annule pas le préréglage des canaux ni le mot de passe. Voir Page 54 pour réinitialiser les
préréglages d’usine si vous connaissez votre mot de passes. Voir page 63 pour réinitialiser les préréglages d’usine si
vous avez oublié votre mot de passe.
Vue arrière
Prise d’entrée de l’antenne
PDP-503HDE/(F)-a 9/3/02, 4:15 PM10
