Pioneer PDP-433HDE - Fernsehempfang; Basisanschlüsse; Anschließen einer Antenne; Anschließen der Netzkabel

12
Fernsehempfang
MONITOR OUTPUT
S-VIDEO
VIDEO
R–AUDIO–L
(GRAY)
RS-232C
IN
OUT
CONTROL
INPUT 3
INPUT 2
Y
P
B P R
COMPONENT
AC INLET
SYSTEM
CABLE
(WHITE)
INPUT 1
AC INLET
MONITOR OUTPUT
S-VIDEO
VIDEO
R–AUDIO–L
(GRAY)
RS-232C
IN
OUT
CONTROL
INPUT 3
INPUT 2
Y
P
B P R
COMPONENT
AC INLET
SYSTEM
CABLE
(WHITE)
INPUT 1
AC INLET
Standardmäßiger DIN 45325-Stecker (IEC169-2)
75-Ohm-Koaxialkabel (Rundkabel)
(im Fachhandel erhältlich)
Europa außer UK
und Irland
Europa außer UK
und Irland
UK und Irland
UK und Irland
Das System ermöglicht unkomplizierten Fernsehempfang

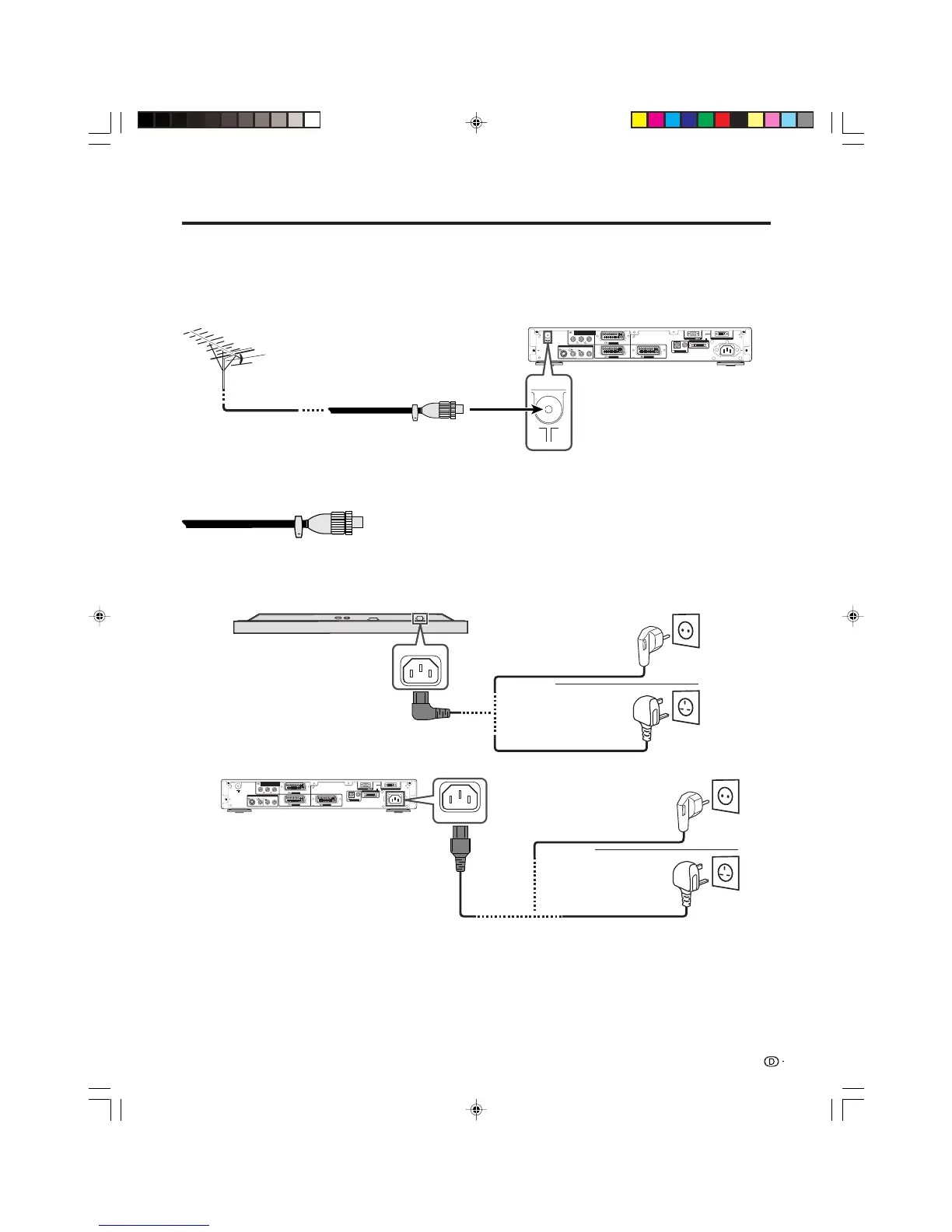

Basisanschlüsse
Anschließen einer Antenne
Um ein sauberes Bild zu erhalten, empfiehlt sich der Anschluss einer Außenantenne. Nachstehend finden Sie
eine kurze Beschreibung der bei Verwendung eines Koaxialkabels vorzunehmenden Anschlüsse.
Antennenkabel im Fachhandel erhältlich
Falls Ihre Außenantenne ein 75-Ohm-Koaxialkabel mit standardmäßigem DIN
45325-Stecker (IEC 169-2) verwendet, schließen Sie diesen bitte an die
Antenneneingangsbuchse auf der Rückseite des Media-Receivers an.
Anschließen der Netzkabel
Plasma-Display (Boden)
Media-Receiver (Rückseite)
D
• Vor dem Anschließen der Netzkabel ist die Stromversorgung von Plasma-Display und Media-Receiver auszuschalten.
• Trennen Sie die Netzkabel von Steckdose, Plasma-Display und Media-Receiver ab, wenn das System längere Zeit nicht
benutzt wird.
