Anhang
SCART (INPUT 1)
1. Ausgang Audio, rechts
2. Eingang Audio, rechts
3. Ausgang Audio, links
4. Gemeinsame Erde für Audio
5. Erde für Blau
6. Eingang Audio, links
7. Eingang Blau
8. Audio-Video-Steuerung
9. Erde für Grün
10. Nicht belegt
11. Eingang Grün
12. Nicht belegt
13. Erde für Rot
14. Nicht belegt
15. Eingang Rot
16. Steuerung Rot/Grün/Blau
17. Erde für Video
18. Erde für Rot/Grün/Blau-
Steuerung
19. Ausgang Video
20. Eingang Video
21. Steckerabschirmung
SCART (INPUT 2)
1. Ausgang Audio, rechts
2. Eingang Audio, rechts
3. Ausgang Audio, links
4. Gemeinsame Erde für Audio
5. Erde
6. Eingang Audio, links
7. Nicht belegt
8. Audio-Video-Steuerung
9. Erde
10. AV LINK-Steuerung
11. Nicht belegt
12. Nicht belegt
13. Erde
14. Nicht belegt
15. Eingang Chroma S-Video
16. Nicht belegt
17. Erde für Video
18. Erde
19. Ausgang Video
20. Eingang Video/Eingang S-
Video
21. Steckerabschirmung
SCART (INPUT 3)
1. Ausgang Audio, rechts
2. Eingang Audio, rechts
3. Ausgang Audio, links
4. Gemeinsame Erde für Audio
5. Erde
6. Eingang Audio, links
7. Eingang Blau
8. Audio-Video-Steuerung
9. Erde
10. Nicht belegt
11. Eingang Grün
12. Nicht belegt
13. Erde
14. Nicht belegt
15. Eingang Rot/Eingang Chroma
S-Video
16. Steuerung Rot/Grün/Blau
17. Erde für Video
18. Erde
19. Ausgang Video
20. Eingang Video/Eingang S-
Video
21. Steckerabschirmung
13579111315171921
2468101214161820

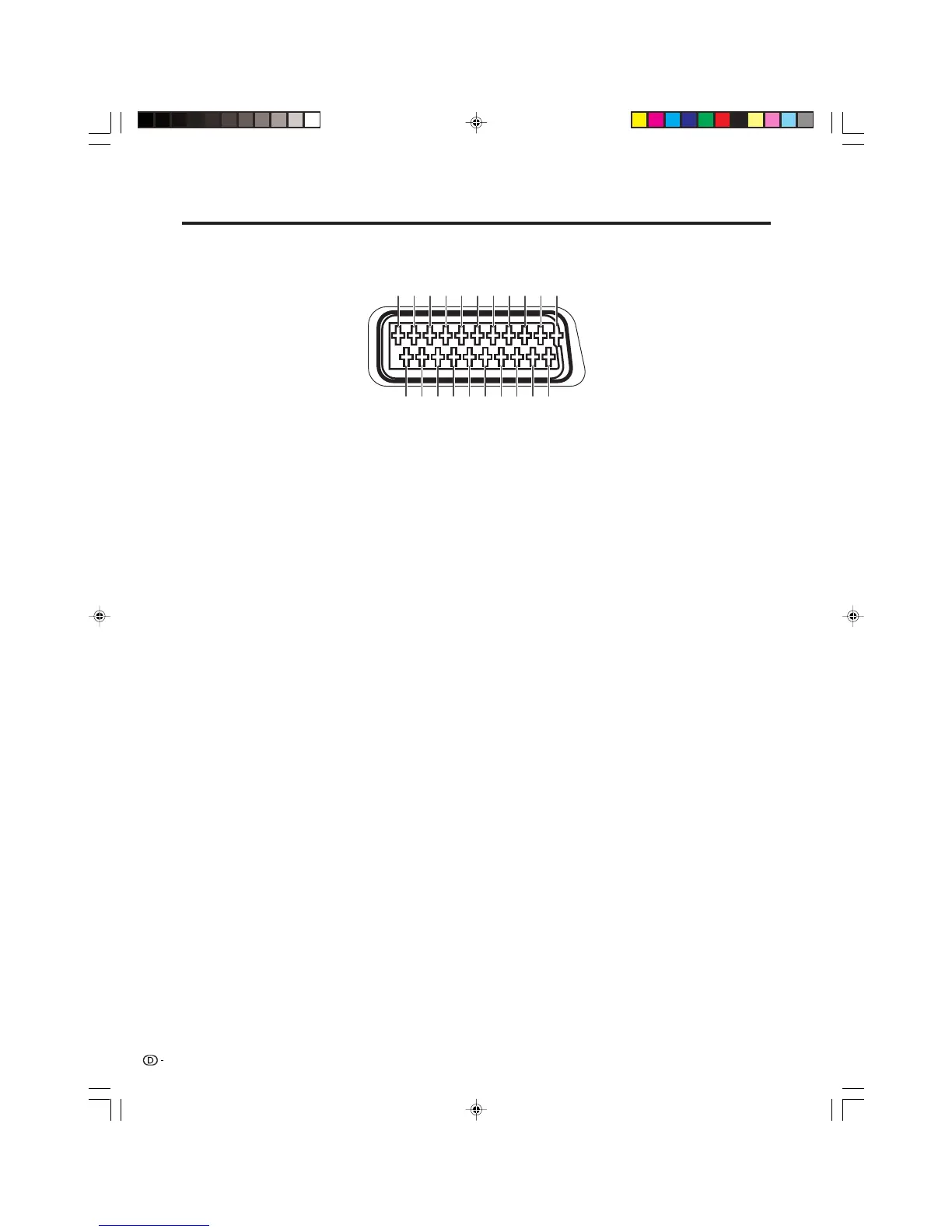

Signalbelegung für SCART
Über die Scart-Buchsen können verschiedene Audio- und Videogeräte angeschlossen werden.
